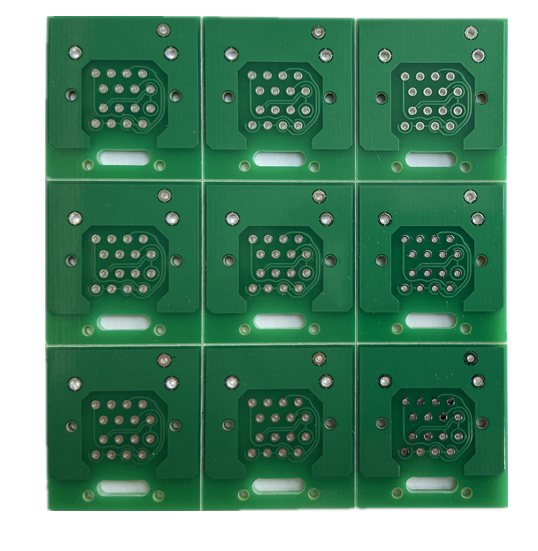

Печатная плата (PCB) является важным компонентом современной электроники, служащим основой, на которой монтируются и соединяются между собой электронные компоненты.Его истоки можно проследить до начала 20-го века, когда стала очевидной потребность в более компактных и эффективных электронных устройствах.Эволюция печатных плат была замечательным путешествием, вызванным технологическими достижениями и постоянно растущим спросом на меньшие, более мощные и более надежные электронные устройства.

Ранние годы: от двухточечной проводки к печатным схемам

Печатная плата (PCB) является важным компонентом современной электроники, служащим основой, на которой монтируются и соединяются между собой электронные компоненты.Его истоки можно проследить до начала 20-го века, когда стала очевидной потребность в более компактных и эффективных электронных устройствах.Эволюция печатных плат была замечательным путешествием, вызванным технологическими достижениями и постоянно растущим спросом на меньшие, более мощные и более надежные электронные устройства.

Ранние годы: от двухточечной проводки к печатным схемам

На заре электроники компоненты соединялись между собой с использованием метода, известного как двухточечная проводка.Этот метод включал ручное соединение каждого компонента с другими с помощью отдельных проводов, что было трудоемким и подверженным ошибкам процессом.По мере усложнения электронных устройств подход «точка-точка» становился все более непрактичным.

Первым значительным шагом на пути развития печатных плат стало введение концепции «печатной схемы» в 1920-х годах.Эта ранняя форма печатной платы состояла из плоской изолирующей поверхности с напечатанными или выгравированными на ней проводящими дорожками, что позволяло припаивать компоненты непосредственно к плате.

Ключевые события в первые годы

Год

Разработка

1925

Чарльз Дюкас патентует первую печатную схему в США.

1936

Пол Эйслер создает первую практичную печатную плату в Центральных исследовательских лабораториях Великобритании.

1943

Армия США использует печатные платы в неконтактных взрывателях зенитных боеприпасов во время Второй мировой войны.

1948

Национальное бюро стандартов (ныне NIST) публикует отчет по технологиям печатных плат.

Развитие современных печатных плат: от односторонних к многослойным

По мере роста спроса на более сложные электронные устройства ограничения односторонних печатных плат стали очевидны.Появление двусторонних и многослойных печатных плат ознаменовало значительный прогресс в этой области.

Двусторонние печатные платы

Двусторонние печатные платы, представленные в 1960-х годах, позволяли размещать компоненты на обеих сторонах платы, эффективно удваивая доступное пространство.Это нововведение позволило сделать конструкцию более компактной и уменьшить общий размер электронных устройств.

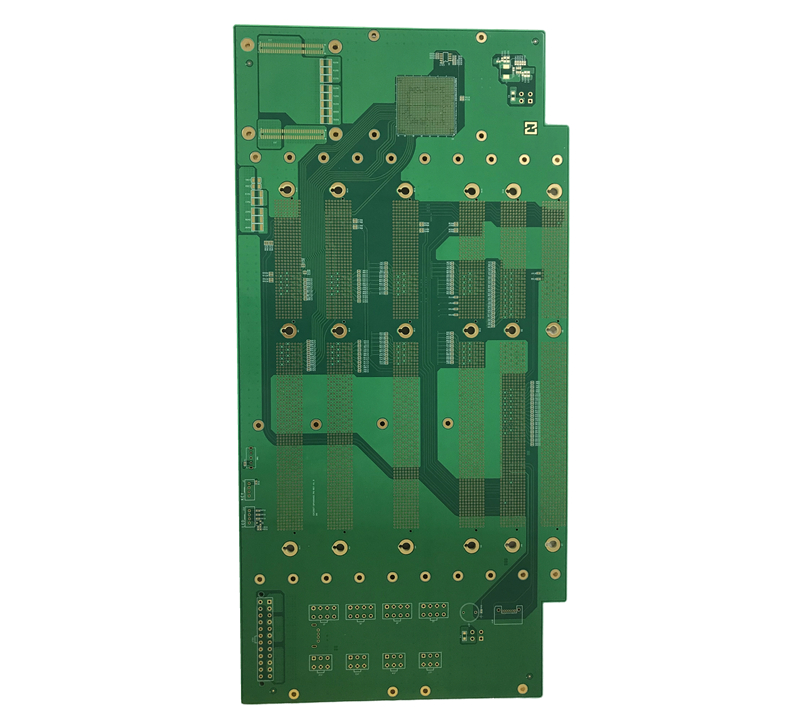

Многослойные печатные платы

Следующей важной вехой стала разработка многослойных печатных плат, состоящих из нескольких проводящих слоев, расположенных между изоляционными материалами.Эти платы позволили обеспечить еще большую плотность компонентов и более сложные соединения, открыв путь к миниатюризации электронных устройств и разработке высокопроизводительных вычислительных систем.

Достижения в процессах производства печатных плат

По мере роста спроса на печатные платы росла и потребность в более эффективных и надежных производственных процессах.Внедрение различных технологий производства произвело революцию в индустрии печатных плат, сделав возможным массовое производство и улучшив контроль качества.

Субтрактивные производственные процессы

Самые ранние процессы производства печатных плат были субтрактивными, предполагавшими удаление ненужной меди из медной подложки.Эти процессы включали:

Химическое травление: фоторезистный материал наносится на медную плату, и желаемый рисунок схемы переносится с помощью фотографического процесса.Затем оголенную медь вытравливают с помощью химикатов, оставляя желаемый рисунок схемы.

Механическое фрезерование: фрезерный станок с компьютерным управлением используется для удаления ненужной меди с подложки, создавая желаемый рисунок схемы.

Аддитивные производственные процессы

В отличие от субтрактивных процессов, методы аддитивного производства включают в себя создание проводящих рисунков на подложке, а не удаление материала.Эти процессы включают в себя:

Гальваника: тонкий слой проводящего материала наносится на непроводящую подложку с помощью электрохимического процесса.

Прямая металлизация: проводящий рисунок печатается или наносится непосредственно на непроводящую подложку с использованием различных методов, таких как струйная печать или аэрозольное осаждение.

Технология поверхностного монтажа (SMT) и миниатюризация

Внедрение технологии поверхностного монтажа (SMT) в 1980-х годах произвело революцию в индустрии печатных плат, позволив использовать компоненты меньшего размера и с более высокой плотностью компонентов.Вместо того, чтобы вставлять компоненты через отверстия в печатной плате, компоненты SMT монтируются непосредственно на поверхность платы, что позволяет создать более компактную конструкцию и повысить производительность.

SMT в сочетании с достижениями в процессах и материалах производства печатных плат проложили путь к миниатюризации электронных устройств, что привело к разработке портативной электроники, такой как ноутбуки, смартфоны и носимые устройства.

Современные тенденции в области печатных плат и будущие разработки

Индустрия печатных плат продолжает развиваться, движимая спросом на меньшие, более мощные и эффективные электронные устройства.Некоторые из текущих тенденций и будущих разработок в области печатных плат включают:

Платы межсоединений высокой плотности (HDI)

Печатные платы HDI имеют чрезвычайно тонкие проводящие дорожки и соединения высокой плотности, что позволяет интегрировать больше компонентов и функций, занимая меньшую площадь.Эти платы необходимы для разработки современной электроники, такой как высокопроизводительные вычислительные системы и передовая бытовая электроника.

Жестко-гибкие печатные платы

Жестко-гибкие печатные платы сочетают в себе свойства жестких и гибких схем, позволяя объединять жесткие секции с гибкими соединениями.Эта технология особенно полезна в приложениях, где требуются гибкость и компактность, например, в носимых устройствах и робототехнике.

Технология встроенных компонентов

Технология встраиваемых компонентов предполагает встраивание пассивных компонентов, таких как резисторы и конденсаторы, непосредственно в подложку печатной платы, что еще больше уменьшает общий размер и улучшает производительность электронных устройств.

Современные материалы и субстраты

Разработка новых материалов и подложек для печатных плат является постоянной областью исследований.Усовершенствованные материалы, такие как жидкокристаллические полимеры (LCP) и диэлектрические материалы с низкими потерями, обеспечивают улучшенные электрические свойства, тепловые характеристики и стабильность размеров, что позволяет разрабатывать высокочастотные и высокоскоростные электронные устройства.

Часто задаваемые вопросы (FAQ)

Что такое печатная плата (PCB)?Печатная плата (PCB) — это плоская изолирующая плата с напечатанными или выгравированными на ней проводящими дорожками, позволяющими устанавливать и соединять электронные компоненты.

Каким был первый значительный шаг на пути к развитию печатной платы?Первым значительным шагом стало появление в 1920-х годах концепции «печатной схемы», когда токопроводящие дорожки печатались или гравировались на плоской изолирующей поверхности, что позволяло припаивать компоненты непосредственно к плате.

В чем разница между односторонними, двухсторонними и многослойными печатными платами?Односторонние печатные платы имеют токопроводящие пути и компоненты на одной стороне платы, тогда как двусторонние печатные платы имеют компоненты с обеих сторон.Многослойные печатные платы состоят из нескольких проводящих слоев, зажатых между изолирующими материалами, что обеспечивает еще большую плотность компонентов и более сложные межсоединения.

Что такое технология поверхностного монтажа (SMT)?Технология поверхностного монтажа (SMT) предполагает монтаж электронных компонентов непосредственно на поверхность печатной платы, а не вставку их через отверстия в плате.Эта технология позволила миниатюризировать электронные устройства и повысить плотность компонентов.

Каковы текущие тенденции и будущие разработки в индустрии печатных плат?Некоторые текущие тенденции и будущие разработки включают в себя печатные платы с высокой плотностью межсоединений (HDI), жестко-гибкие печатные платы, технологию встраиваемых компонентов, а также разработку современных материалов и подложек для улучшения электрических свойств и тепловых характеристик.
