Как выглядит многослойная печатная плата?3D-анализ общей картины процесса проектирования высокопроизводительных печатных плат

Когда инженеры по аппаратному обеспечению впервые сталкиваются с многослойными печатными платами, легко запутаться.Часто здесь десять или восемь этажей, а линии подобны паутине.


Сегодня я нарисовал несколько схем внутренней структуры многослойных печатных плат, используя трехмерную графику, чтобы показать внутреннюю структуру схем печатных плат с различными многоуровневыми структурами.

1

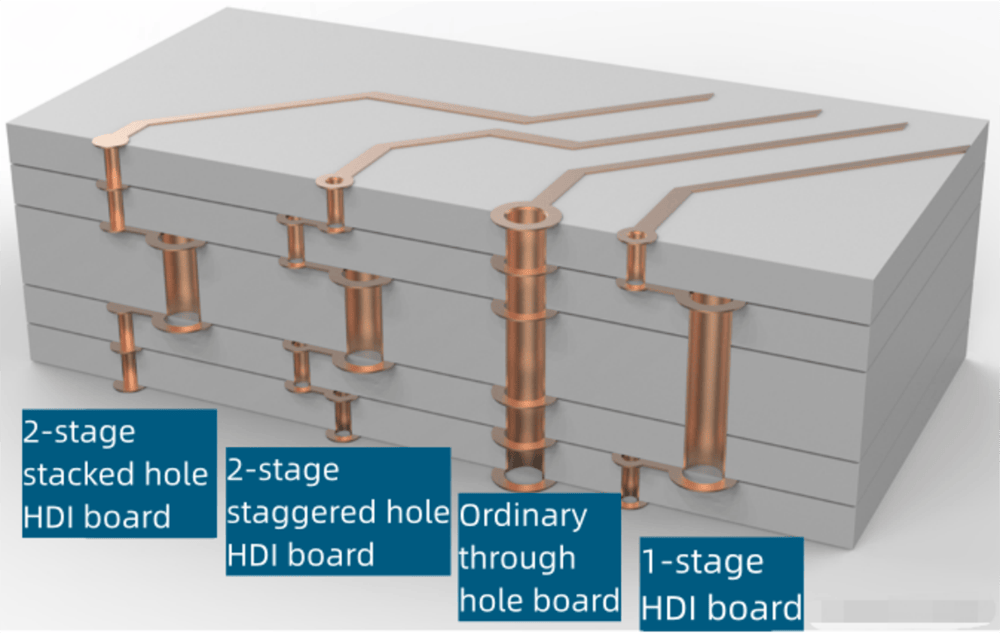

1.NBSP: Ядро платы межсоединений высокой плотности (HDI) находится в переходном

Схемотехника многослойной печатной платы ничем не отличается от однослойной и двухслойной.Самая большая разница заключается в сквозном процессе.


Все схемы протравлены, переходные отверстия просверлены, а затем покрыты медью. Все, кто разрабатывает оборудование, знают это, поэтому я не буду вдаваться в подробности.


Многослойные платы обычно включают в себя доски со сквозными отверстиями, 1-ступенчатая плата, 2-ступенчатая плата, и 2-ступенчатые доски с расположенными друг над другом отверстиями. Платы более высокого класса, такие как 3-ступенчатые доски и соединение произвольных уровней платы используются редко и очень дороги, поэтому мы не будем сейчас о них говорить.


Вообще говоря, в 8-битных микроконтроллерах используются 2-слойный сквозные доски;32-битное интеллектуальное оборудование на уровне микроконтроллера использует 4-6-слойный сквозные доски;Использование интеллектуального оборудования на уровне Linux и Android 6-слойный сквозное отверстие в 8-слойный доски со сквозными отверстиями.Совет HDI;В компактных продуктах, таких как смартфоны, обычно используются печатные платы от 8 слоев первого уровня до 10 слоев 2 уровней.

2

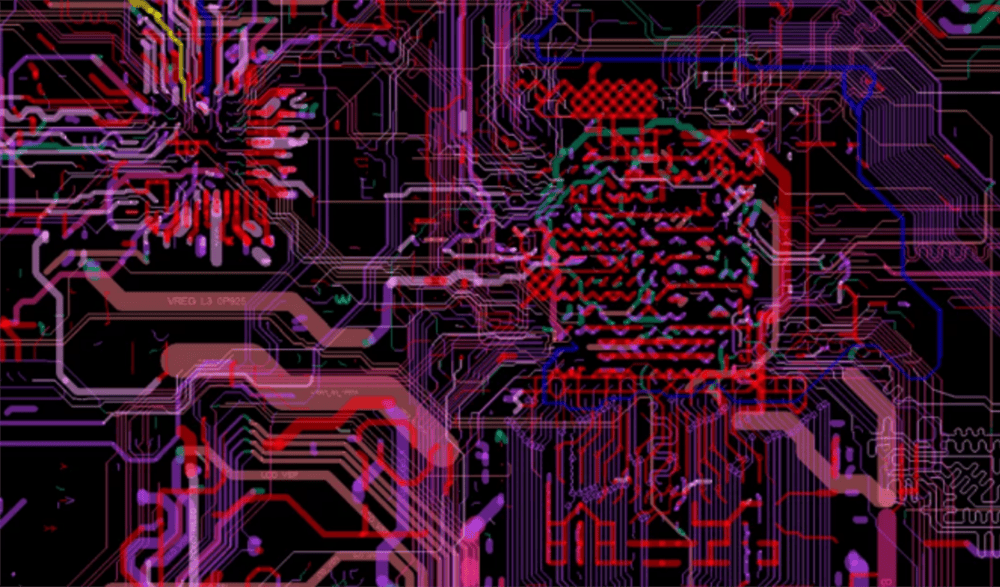

8-слойные 2-ступенчатые отверстия, Qualcomm Snapdragon 624



2. Наиболее распространенные сквозные отверстия

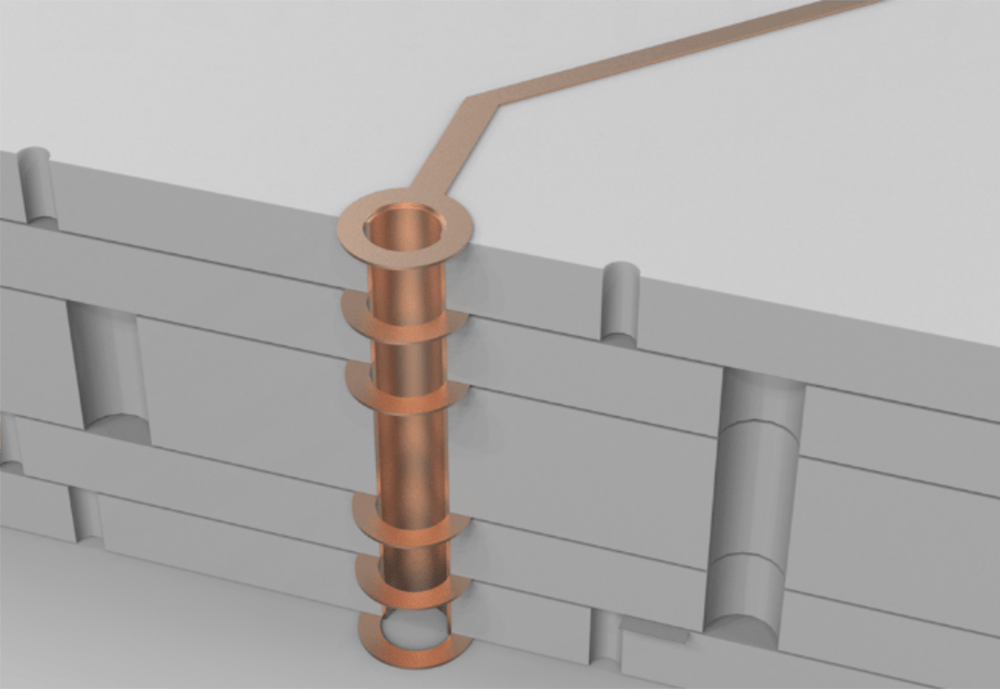

Существует только один тип сквозного отверстия, которое просверливается от первого слоя до последнего.Независимо от того, внешняя это цепь или внутренняя, отверстия пробиваются насквозь и называются сквозными платами.

3


Сквозная плата не имеет никакого отношения к количеству слоев. Обычно двухслойные платы, используемые всеми, представляют собой платы со сквозными отверстиями, но многие переключатели и военные платы имеют 20 слоев и по-прежнему являются платами со сквозными отверстиями.


Используйте дрель, чтобы просверлить печатную плату, а затем вставьте медь в отверстия, чтобы создать переходные отверстия.


Здесь следует отметить, что внутренние диаметры сквозных отверстий обычно составляют 0,2 мм, 0,25 мм и 0,3 мм, но обычно 0,2 мм намного дороже, чем 0,3 мм..Поскольку сверло слишком тонкое и его легко сломать, оно сверлит медленнее.Дополнительные затраты времени и стоимости сверл отражаются на увеличении цены печатных плат.


3.Лазерные отверстия для плат высокой плотности (платы HDI)

4

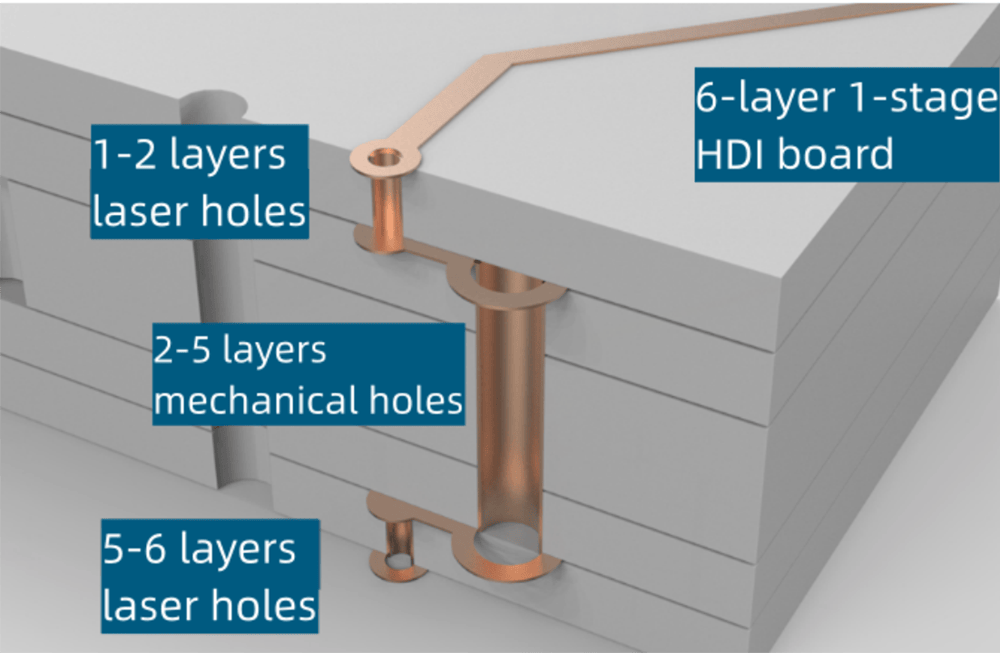

На этом изображении представлена ​​ламинированная структурная схема 6-слойной HDI-платы 1-го порядка.Оба поверхностных слоя представляют собой лазерные отверстия с внутренним диаметром 0,1 мм.Внутренний слой представляет собой механическое отверстие, что эквивалентно 4-слойной пластине со сквозными отверстиями, причем внешний слой покрыт 2 слоями.


Лазер может проникать только в пластины из стекловолокна, а не в металлическую медь.Следовательно, сверление отверстий на внешней поверхности не повлияет на другие внутренние цепи.


После лазерного сверления выполняется меднение для формирования лазерных переходных отверстий.


4.2-stagenbsp;Плата HDI с двумя слоями лазерных отверстий

5

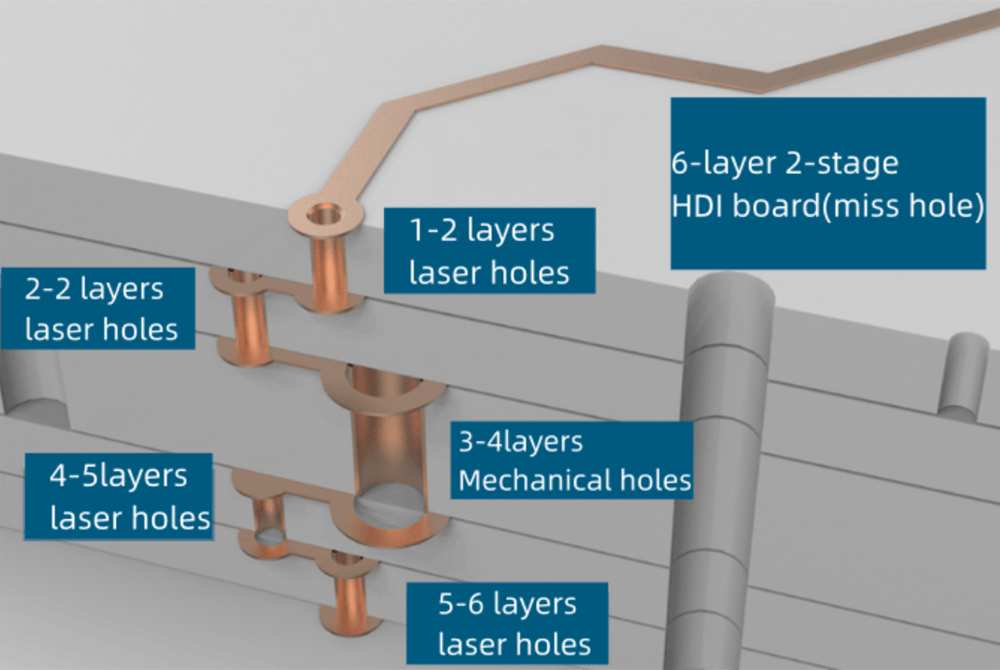

На этом изображении представлена ​​6-слойная 2-ступенчатая плата HDI с расположением отверстий в шахматном порядке.Обычно мало кто использует 6 слоев и 2 уровня, но большинство людей используют 8 слоев и 2 уровня.Здесь слоев больше, что равно 6 слоям.


Так называемый 2-й уровень означает, что имеется 2 слоя лазерных отверстий.


Так называемые шахматные отверстия означают, что два слоя лазерных отверстий расположены в шахматном порядке.


Зачем шататься? Поскольку меднение не заполнено, а отверстия пусты, сверлить отверстия непосредственно в них нельзя.Вам придется раздвинуть их на определенное расстояние и добавить слой отверстий.


6 этажей и 2 этажа = 4 этажа и 1 этаж плюс 2 этажа снаружи.


8 этажей и 2 этажа = 6 этажей и 1 этаж плюс 2 этажа снаружи.


5.NBSP: Составная перфорированная пластина имеет сложный процесс и более высокую цену.

6

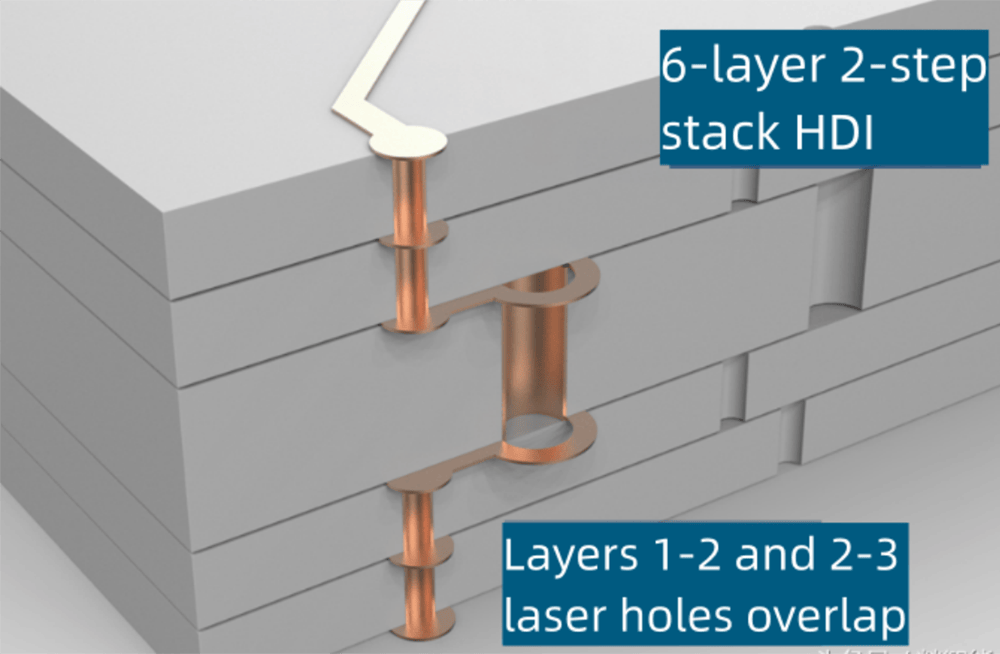

Два слоя лазерных отверстий в пластине, расположенной в шахматном порядке, перекрываются. Линия будет ужесточена.


Внутреннее лазерное отверстие необходимо гальванизировать и заполнить, а затем сделать внешнее лазерное отверстие.Цена дороже дырки от ошибки.


6. Сверхдорогая многослойная межслойная пластина с многослойным лазерным отверстием.

То есть каждый слой представляет собой лазерное отверстие, и каждый слой можно соединить между собой.Вы можете проложить леску как хотите, проделать отверстие так, как захотите.


Верстальщики задумайтесь!Больше не боюсь не рисовать!


Задумайтесь о покупке, хочется плакать, более чем в 10 раз дороже обычной сквозной пластины!

0

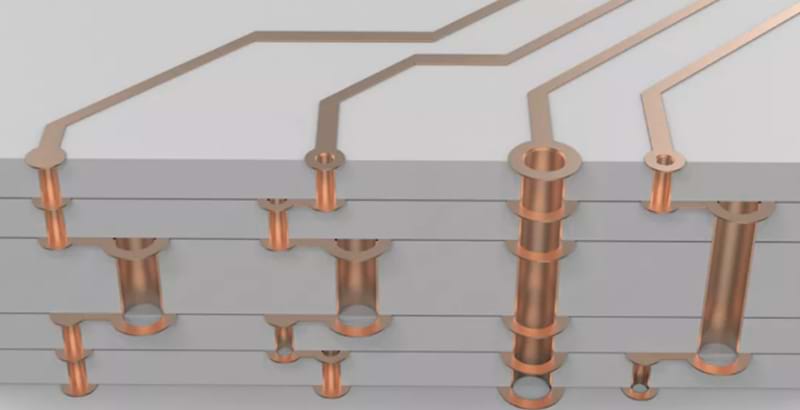

Поместите картинку в конце и сравните ее повнимательнее.

Обратите внимание на размер отверстия и на то, закрыта или открыта подушечка для отверстия.
