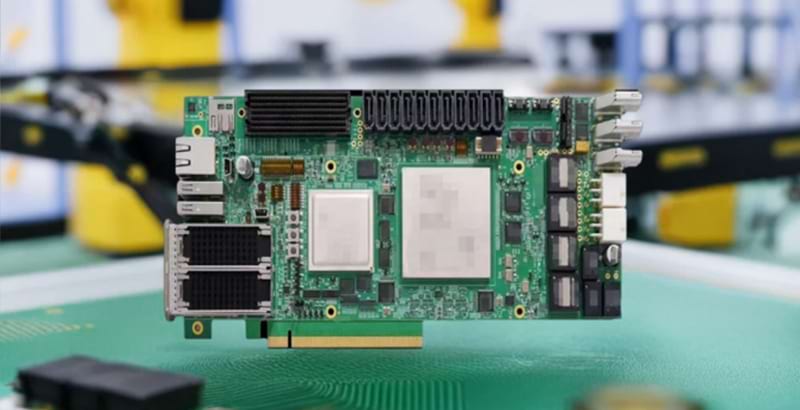

Как скопировать исходные образцы схем? Пять основных этапов анализа печатной платы

Копия печатной платы, то есть при условии, что уже есть электронные продукты и печатные платы в натуральном виде, использование обратных технических средств обратного анализа печатной платы, исходных файлов печатной платы продукта, спецификации материалов, принципиальных схем и других технические документы для восстановления операции 1:1, а затем использовать эти технические документы и производственные документы для печатных плат, сварки компонентов, отладки печатных плат, чтобы завершить полную репликацию исходной платы-прототипа схемы.

Во-первых, возьмите печатную плату, сначала необходимо записать на бумаге все компоненты модели, параметры и расположение, особенно диоды, третичное направление, направление зазора микросхемы.Лучше всего использовать цифровую камеру и сделать две фотографии расположения компонентов.

Во-вторых, снимите все компоненты, чтобы удалить жесть из отверстия PAD.Используйте спирт, чтобы очистить плату, а затем поместите ее в сканер во время сканирования сканера, чтобы слегка отрегулировать пиксели сканирования, чтобы получить более четкое изображение платы.Затем используйте водяную марлевую бумагу, чтобы слегка отшлифовать верхний и нижний слои, шлифуя до тех пор, пока медная пленка не станет блестящей, вставьте в сканер, запустите PHOTOSHOP и красочно отсканируйте два слоя соответственно.Обратите внимание, что печатная плата в сканере должна располагаться в пределах горизонтали и вертикали, иначе отсканированное изображение невозможно будет использовать.

В-третьих, отрегулируйте контрастность холста, яркость и темноту так, чтобы между частью медной пленки и частью медной пленки не возникал сильный контраст, а затем превратите фигуру в черно-белую. , проверьте, четкие ли линии, если нечеткие, надо продолжать регулировку.Если флажок установлен, рисунок будет сохранен в двух файлах черно-белого формата BMP. Если обнаружено, что с графикой есть проблемы, необходимо также использовать PHOTOSHOP для исправления.

В-четвертых, два файла формата BMP были преобразованы в файлы формата PROTEL, в PROTEL в два слоя, если два слоя PAD и VIA расположены в основном совпадении, что указывает на то, что первые несколько шагов проделают хорошую работу, если есть смещения, затем повторяем третий шаг, пока он не совпадет с пока что ВЕРХНИМ слоем BMP в TOP.PCB, обратите внимание на трансформацию слоя в ШЕЛК, то есть желтый цвет!Плата, обратите внимание на преобразование в слой SILK, то есть желтый слой, а затем проследите линию в ВЕРХНЕМ слое и в соответствии со вторым шагом рисунка разместите устройство.После рисования слой ШЕЛКА будет удален. Повторите процедуру, чтобы узнать все нарисованные слои.

В-пятых, в PROTEL будут TOP.PCB и BOT.PCB, объединенные в карту на ОК.На лазерном принтере ВЕРХНИЙ СЛОЙ, НИЖНИЙ СЛОЙ будут напечатаны на прозрачной пленке (соотношение 1:1), пленка будет соответствовать этому куску печатной платы, сравните, есть ли ошибка, правильный ли он, даже если он успешный.

Поскольку электронные продукты состоят из различных типов печатных плат, образующих основную часть управления работой, поэтому использование копировальной платы такого процесса может быть завершено в любом электронном продукте полным набором извлечения технической информации, а также имитация и клонирование продукции.
