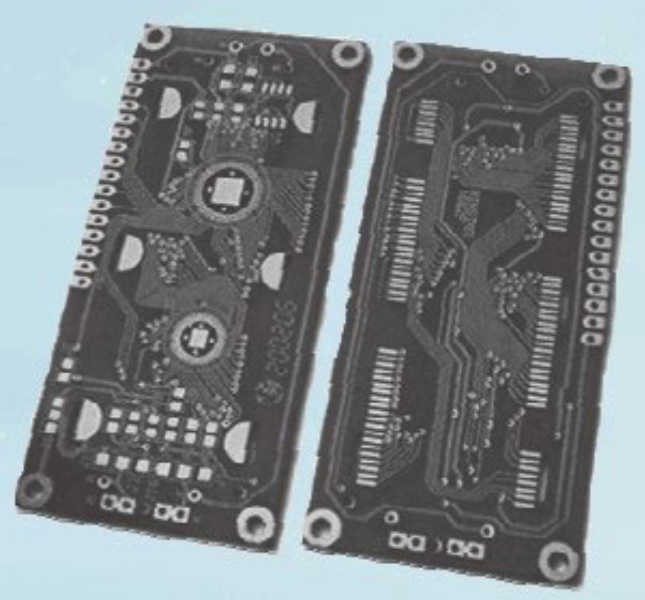

Классификация и характеристики печатных плат

Классификация печатных плат (PCB) в зависимости от характера подложки можно разделить на две категории: жесткие печатные платы и гибкие печатные платы;По уровню проводки их можно разделить на однопанельные, двухсторонние и многослойные платы.В настоящее время наибольшее распространение получили одно- и двусторонние платы.

1. Жесткая печатная плата. Жесткая печатная плата имеет определенную степень механической прочности, с которой она загружается в компонент, имеет определенную степень сопротивления изгибу, при использовании в расправленном состоянии.Общее электронное оборудование, используемое на жесткой печатной плате.

2. Гибкая печатная плата. Гибкая печатная плата изготавливается из мягкого ламинированного пластика или других мягких изолирующих материалов в качестве подложки.Он состоит из частей, которые могут быть изогнуты и телескопичны, а также могут быть согнуты в соответствии с требованиями установки при использовании.Гибкие печатные платы обычно используются в особых случаях, например: некоторые цифровые мультиметры можно поворачивать, внутри часто используются гибкие печатные платы.

3. однопанельная (односторонняя печатная плата) с изолированной подложкой только одной стороны печатной платы с проводящей графикой, известной как односторонняя печатная плата.Обычно он изготавливается из ламинированного картона или обработки стеклоткани.Однопанельная проводящая графика относительно проста, большая часть метода трафаретной печати изготовлена ​​из процесса мокрой пленки.

4. двухсторонняя плата (двусторонняя печатная плата) с изолированной подложкой с обеих сторон проводящей графики печатной платы, известной как двухсторонняя печатная плата.Обычно он изготавливается из эпоксидного картона или обработки стеклоткани.Поскольку обе стороны имеют проводящую графику, поэтому обычно используется перфорация для соединения двух сторон проводящей графики.Толщина двухсторонней печатной платы: 1,6 мм, ширина линии / межстрочный интервал: 0,8 мм / 0,3 мм, апертура: 0,6 мм, толщина медной фольги: 1 унция (1 унция означает вес 1 унции меди, равномерно уложенной в 1 квадрате). фут площади толщины прибытия. Это вес единицы площади, выражающий среднюю толщину медной фольги, толщину медной фольги 1 унция около 35 мкм или 1,35 мил).

5. многослойная плата (multilayer PCB) многослойная печатная плата – печатная плата с тремя и более слоями проводящей графики.Многослойная внутренняя проводящая графика печатной платы и изолирующий клеевой лист ламинированы и спрессованы, внешний слой ламинированной фольги спрессован в единое целое.Чтобы зажать печатные провода в середине вывода изолирующей подложки, элементы крепления многослойной платы в отверстиях должны иметь металлизированные отверстия, чтобы они были зажаты в изолирующей подложке соединения печатных проводов.

Многослойные печатные платы характеризуются:

(1) При использовании в сочетании с интегральными схемами он может миниатюризировать всю машину и уменьшить ее вес.

(2) Повышенная плотность проводки, уменьшение расстояния между компонентами и сокращение пути передачи сигнала.

(3) Уменьшение количества точек пайки компонентов, что снижает частоту отказов.

(4) Искажение сигнала в цепи снижается за счет добавления экранирующего слоя.

(5) Введение заземленного слоя рассеивания тепла может уменьшить явление локального перегрева, повысить надежность всей машины.Многослойная печатная плата подходит для широкого спектра высокотехнологичных отраслей, таких как телекоммуникации, компьютеры, промышленный контроль, цифровые продукты, научные и образовательные инструменты, медицинское оборудование, автомобилестроение, аэрокосмическая оборона.Фактическое электронное оборудование, используемое в печатной плате, имеет большую разницу: самым простым может быть всего несколько точек пайки или несколько проводов, общее количество точек пайки на печатной плате электронных продуктов исчисляется десятками сотен пайок. Точки, количество точек пайки более 600, печатная плата относится к более сложным печатным платам, таким как материнские платы компьютеров и так далее.

Общие характеристики печатной платы

Печатная плата может использоваться все более и более широко, поскольку она имеет множество уникальных преимуществ, которые кратко изложены ниже.

(1) Возможность высокой плотности100. На протяжении многих лет высокая плотность печатных плат могла развиваться по мере увеличения интеграции интегральных схем и достижений в технологии монтажа.

(2) высокая надежность.Благодаря серии проверок, испытаний, испытаний на старение и т. д. можно гарантировать долгосрочную и надежную работу печатной платы (обычно 20 лет использования).

(3) Дизайнерские возможности.Печатная плата с различными свойствами (электрическими, физическими, химическими, механическими и т. д.) требует стандартизации посредством разработки стандартизации, спецификации и т. д. для достижения за короткий период времени высокой эффективности.

(4) Производительность.Использование современного управления, стандартизации, масштабирования (объема), автоматизации и другого производства для обеспечения постоянства качества продукции.

(5) Тестируемость.Создание более полных методов испытаний, стандартов испытаний, разнообразного испытательного оборудования и инструментов для обнаружения и определения квалификации продуктов печатных плат и срока службы.

(6) могут быть собраны, продукты для печатных плат удобны для различных компонентов для стандартизированной сборки, но также могут быть автоматизированы, крупномасштабное массовое производство.В то же время, печатная плата и различные компоненты также могут быть собраны в более крупные детали, системы, вплоть до всей машины.

(7) ремонтопригодность.Поскольку продукты печатных плат и различные компоненты собираются в сборе, их конструкция и масштаб производства стандартизированы, и, таким образом, эти детали также стандартизированы.Поэтому в случае выхода системы из строя ее можно быстро, легко и гибко заменить для быстрого восстановления работы системы.

Печатная плата также имеет некоторые другие характеристики, такие как миниатюризация системы, легкий вес и высокоскоростная передача сигнала.

Печатная плата поверхностного монтажа (SMB) состоит из печатных плат SMT и традиционных печатных плат по сравнению с контактными площадками, хотя она не требует сверления отверстий для картриджей, но из-за высокой степени интеграции SMD имеет большую площадь, количество контактов, плотное расстояние между контактами, Разводка печатной платы плотная;поэтому для SMB как выбор материалов подложки, так и графический дизайн и производство выдвигают более высокие требования, чем вставка через сквозное отверстие (THT) к печатной плате.THT) Печатная плата используется для более высоких требований.

Прежде всего, для изготовления подложки SMB требования к производительности, чем требования к производительности подложки вставки печатной платы, намного выше;Во-вторых, конструкция SMB, производственный процесс также намного сложнее, многие высокотехнологичные технологии изготовления вставленных печатных плат вообще не используются, например, многослойные платы, металлизированные отверстия, глухие отверстия и заглубленные отверстия и другие технологии, но в производстве SMB, но почти все используют, так что в мире будут производственные мощности SMB как символ уровня производства печатных плат.SMB стал основной продукцией нынешнего передового завода по производству печатных плат, печатных плат с картриджами SMB и THT, по сравнению с его основными характеристиками: высокая плотность, небольшая апертура, многослойное количество, высокое соотношение толщины платы / апертуры, отличные характеристики передачи, высокая плоская поверхность и стабильность размеров.

(1) более высокая плотность.Поскольку в некоторых устройствах SMD от 100 до 500 контактов расстояние между центрами контактов было увеличено с 1,27 мм до 0,5 мм или даже 0,3 мм, поэтому для SMB требуется тонкая линия, узкий интервал, ширина линии от 0,2 до 0,3 мм, суженная до 0,15 мм, 0,1 мм или даже 0,05 мм, 2,54 мм между сеткой по двойной линии были разработаны для 3-х проводной, новейшие технологии достигли более 6-ти проводной.Технология достигла более 6 проводов, тонких линий и узкого расстояния, что значительно повышает плотность установки SMB.

(2) меньшая апертура.Односторонняя печатная плата в апертуре в основном используется для вставки компонентов, а большая часть металлизированных отверстий в SMB больше не используется для вставки компонентов, а используется для обеспечения соединений между слоями и слоями проводов, небольшая апертура для SMB обеспечивает больше пространства.В настоящее время диаметры отверстий на SMB составляют Φот 0,46 до Φ0,3 мм и развиваются в сторону Φот 0,2 до Φ0,1 мм, в то же время появились релейные отверстия внутреннего слоя, характеризующиеся методами глухих и заглубленных отверстий.

(3) Низкий коэффициент теплового расширения (КТР).Поскольку устройства SMD имеют много контактов и короткие, КТР между корпусом устройства и печатной платой неравномерен, и часто происходит повреждение устройства из-за термического напряжения.Следовательно, CTE подложки SMD должен быть как можно меньшим, чтобы адаптироваться к устройству;сегодня CSP, FC и другие устройства уровня чипа используются для непосредственного монтажа на SMB, что выдвигает более высокие требования к SMB CTE.

(4) высокая температура, процесс пайки SMT, часто требуется двухсторонний монтаж компонентов, поэтому SMB должен выдерживать две температуры пайки оплавлением и требует, чтобы деформация SMB была небольшой, без вздутий;до и после второго оплавления подушечки по-прежнему имеют отличную свариваемость, поверхность SMB по-прежнему имеет высокую степень отделки.

(5) более высокая плоскостность, SMB требует высокой степени плоскостности, чтобы контакты SMD и площадки SMB точно соответствовали поверхностному покрытию контактной площадки SMB. Слой покрытия больше не используется в традиционном производстве печатных плат Sn / Pb, используемый при сравнении производительности соответствующей таблицы 8. -2, Таблица 8-3.Таблица 8-2 представляет собой таблицу сравнения значений ошибок, Таблица 8-3 представляет собой соотношение между проводами и контактными площадками, таблица DIP для традиционных двухрядных линейных интегральных схем.
