Классификация печатных плат, вы все понимаете???

В электронных устройствах, которые мы используем в повседневной жизни, таких как пульты дистанционного управления, мобильные телефоны, холодильники, телевизоры, кондиционеры, компьютеры... и т. д., есть важная часть, называемая «схемная плата», но официально она полностью заполнена. Название должно быть «Печатная плата», поскольку формирование ее электронной схемы (схем) действительно похоже на раннее книгопечатание, поэтому ее английская аббревиатура — «PCB (Печатная плата)». Она также сокращается как «PWB (Печатная плата)».

Короче говоря, печатная плата похожа на основу электронного устройства, отвечающую за соединение всех электронных частей в одной сети, чтобы они могли работать вместе.

Вы можете думать о печатной плате как о шасси автомобиля, на котором установлены все компоненты автомобиля и они могут работать вместе.Однако я лично считаю, что PCB больше похож на участок городской земли с дорогой, уже построенной в городском плане, ожидающей, пока в определенном месте будут размещены другие здания агентства.Разработанный город — это PCBA (сборка печатной платы), которую мы обычно называем «собранной монтажной платой» или «собранной платой».

Основная часть печатной платы представляет собой твердую плату толщиной около 1,0–1,6 мм, в зависимости от потребностей конструкции, иногда толщина печатной платы может быть тоньше или толще, а некоторые из них специально разработаны как гибкие платы ( FPCB), который можно сгибать и сгибать.Для некоторых особых нужд жесткие и гибкие плиты будут объединены одновременно, чтобы получить жестко-гибкую плиту (жестко-гибкую плиту).

Поверх платы находится один или несколько слоев проводящего металла, обычно медной фольги, продуманно спроектированных для формирования сети (электронной схемы), очень похожей на улицы города, позволяющей различным компонентам электронного устройства взаимодействовать и сотрудничать.

Этими компонентами могут быть пассивные резисторы, конденсаторы, катушки индуктивности и другие компоненты или активные транзисторы, интегральные схемы (ИС), и все они имеют свои собственные функции.Когда эти части соединяются между собой через металлическую сеть на печатной плате, образуется целостная схема, подобно соединению органов здания в различных местах города, и источник питания начинает работать в соответствии с проектом.

Подводя итог, можно сказать, что печатная плата позволяет различным компонентам электронных устройств организованно взаимодействовать для выполнения необходимых нам функций, таких как воспроизведение музыки, отображение изображений, отправка сообщений и т. д.Это основная роль печатной платы в электронном оборудовании.

В настоящее время печатные платы на рынке в основном делятся на твердые платы, гибкие платы и три категории мягких и жестких композитных плат.

Жесткая печатная плата

Основная причина такой классификации печатных плат заключается в том, что большинство заводов по производству печатных плат основаны на производстве жестких плат, а рыночный спрос на твердые платы также является самым большим, поскольку наиболее важное использование печатных плат помимо передачи электронных сигналов, но Также используется для поддержки установки электронных деталей. Электронные детали обычно используют припой для фиксации на печатной плате, и припой не выдерживает слишком большого напряжения изгиба или деформации.В противном случае его легко сломать и даже привести к повреждению самих электронных частей.Вот почему у меня есть ряд статей, посвященных причинам растрескивания припоя и мерам противодействия.

Поскольку большинство печатных плат представляют собой твердые платы, мы обычно используем «плату (PCB)» для обозначения жесткой платы.

Жесткая плата состоит из одно- или многослойной печатной платы, покрытой проводящей медной фольгой на изолирующей подложке (обычно ткань из стекловолокна, обладающая определенной прочностью и жесткостью).

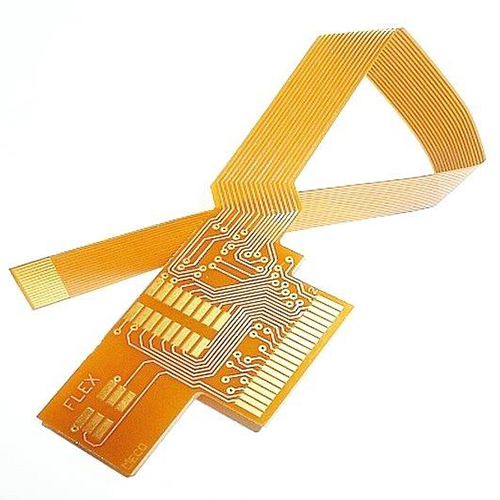

Гибкая печатная плата

Гибкая печатная плата (FPCB или FPC).FPC изготавливается путем покрытия проводящей медной фольги полимерной пленкой (которую сначала можно рассматривать как материал, аналогичный пленке для пластиковых пакетов).

Самым большим преимуществом FPC является его намотка и легкость сгибания, поэтому FPC очень подходит для использования в ограниченном пространстве, не может использовать одну печатную плату для удовлетворения всех проектных потребностей продукта, в некоторых продуктах может потребоваться перекрытие нескольких печатных плат. , поэтому FPC можно согнуть для подключения, некоторые могут быть для того, чтобы сэкономить на стоимости пластины.Используйте мягкие платы для подключения удаленных сигналов.

Таким образом, наибольшее применение FPC — это соединение электронных сигналов разных печатных плат вместе.

Однако, поскольку FPC может наматываться, он не может выдерживать привариваемые к нему электронные детали, но проблема искусственная, умные инженеры придумали жесткую усиливающую пластину под FPC, чтобы можно было не бояться. изгиба FPC, вызванного трещиной припоя.

По сравнению с печатной платой из твердого картона FPC не подходит для проектирования сложных схем и сварки прецизионных электронных деталей.

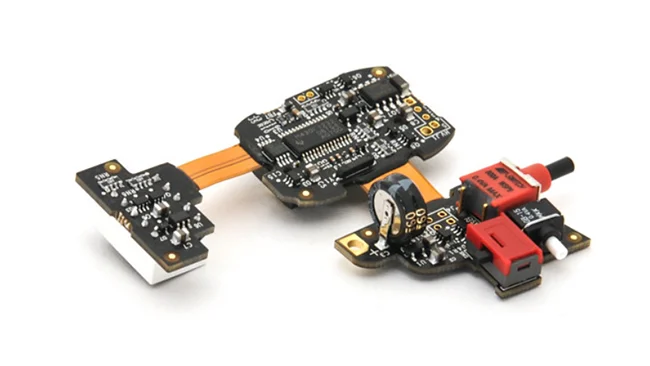

Жестко-гибкая печатная плата

Основное назначение мягкой платы (FPC) — соединение различных жестких плат (PCB), но для того, чтобы закрепить мягкую плату на жесткой плате, мягкую плату обычно приваривают непосредственно к жесткой плате с помощью разъема или технологии HotBar. , но необходимо оставить определенное место на твердой плате для положения сварки разъема или мягкой платы.Это все меньше и меньше места для продуктов с меньшими и меньшими размерами и все большей и большей плотностью деталей, поэтому некоторым людям пришла в голову идея объединить мягкую плату с жесткой платой, чтобы сформировать «жесткую композитную плату (жесткая гибкая печатная плата). )», чтобы можно было освободить место для сварки разъема или мягкой платы для других деталей.

Сама идея очень красивая, «мягкая и твердая композитная плата» также имеет много преимуществ, таких как экономия места, уменьшение потерь при передаче электронного сигнала, упрощение этапов сборки для сокращения рабочего времени, но реальность жестока, потому что устройство Цена мягкой и твердой композитной плиты недешева, фактическая стоимость эксплуатации ниже, чем мягкая плита + твердая плита + разъем, также дорогая. Кроме того, при производстве SMT необходимо использовать поддон печи (носитель) для поддержки мягкой плиты, и обслуживание не удобно.

«Мягкие и твердые композитные панели» обычно используются только в некоторых продуктах более высокого порядка, или дизайн продукта имеет присущие ограничения.Таким образом, «мягкая и твердая композитная плита» может использоваться как вариант конструкции и процесса.

Помимо вышеперечисленных методов классификации, существуют также следующие подразделения печатных плат:

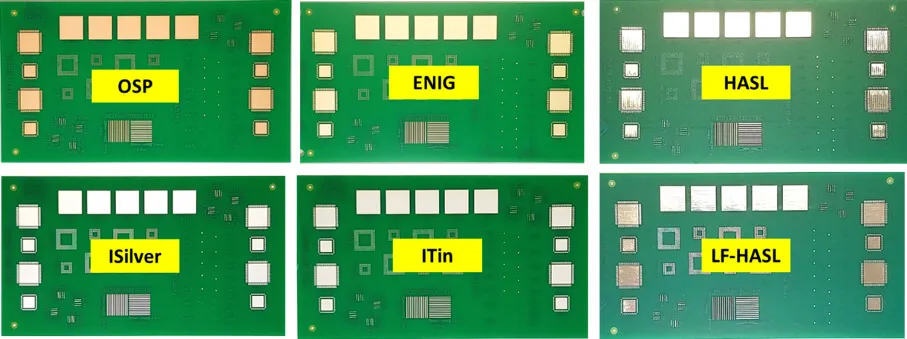

Классификация по обработке поверхности: OSP, позолота, ENIG (золото/золотое осаждение), HASL (оловянное распыление), ImSn (олово), ImAg (серебро).

Классификация по применению продукта: компьютерная плата, плата связи, плата транспортного средства, плата бытовой электроники, плата электронной сборки (несущая плата IC).

Классификация по количеству слоев схемы: однопанельная, двухпанельная, многослойная плата.

Классификация по подложке: пластиковая подложка, керамическая подложка, подложка с металлическим сердечником (алюминиевая подложка, медная подложка... и т. д.).

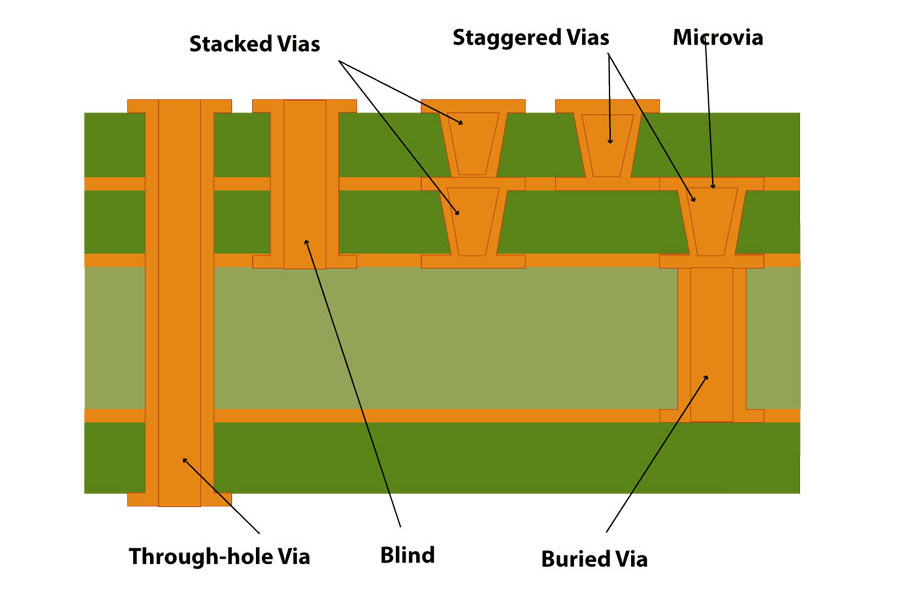

Он классифицируется по структуре сквозного отверстия: доска со сквозными отверстиями (плата с покрытием через отверстия), доска с микропереходными отверстиями (доска с микропереходными отверстиями), доска с глухими отверстиями, доска высокой плотности (доска HDI).
