Печатная плата

Печатные платы (ПХБ) находятся в основе современных электронных устройств и встречаются почти везде, от смартфонов до промышленного механизма. Несмотря на их повсеместное распространение, не все печатные платы одинаковы. Существует много типов печатных плат, каждая из которых предназначена для удовлетворения конкретных потребностей применения. В этой статье будут изучены различные типы платы ПХБ и их характеристики и приложения.

#02

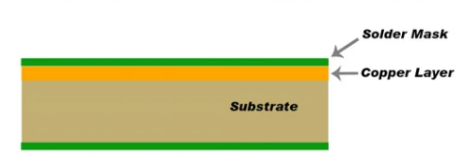

Singloe-Shade PCB

Односторонняя печатная плата является самым основным и простым типом печатной платы. Как следует из названия, у них есть проводящий медный слой только на одной стороне. Этот тип печатной платы обычно используется для простых электронных устройств.

#03

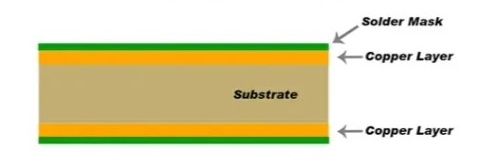

Двусторонняя печатная плата

Двусторонняя печатная плата имеет проводящий медный слой по обе стороны доски. Это позволяет устанавливать компоненты с обеих сторон и соединения между двумя сторонами через отверстия (отверстия, просверленные через пластину). Двусторонние печатные платы более сложны, чем односторонние печатные платы, и могут поддерживать более продвинутые электронные устройства.

#04

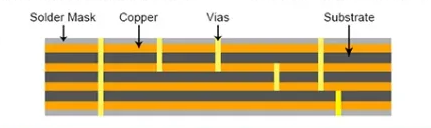

Многослойная печатная плата

Многослойная печатная плата состоит из трех или более проводящих медных слоев, которые связаны изоляционным слоем. Эти печатные платы используются в сложных электронных устройствах, которые требуют высокого уровня производительности и миниатюризации. Многослойные печатные платы могут иметь 4 слоя, 6 слоев, 8 слоев или даже больше слоев.

#05

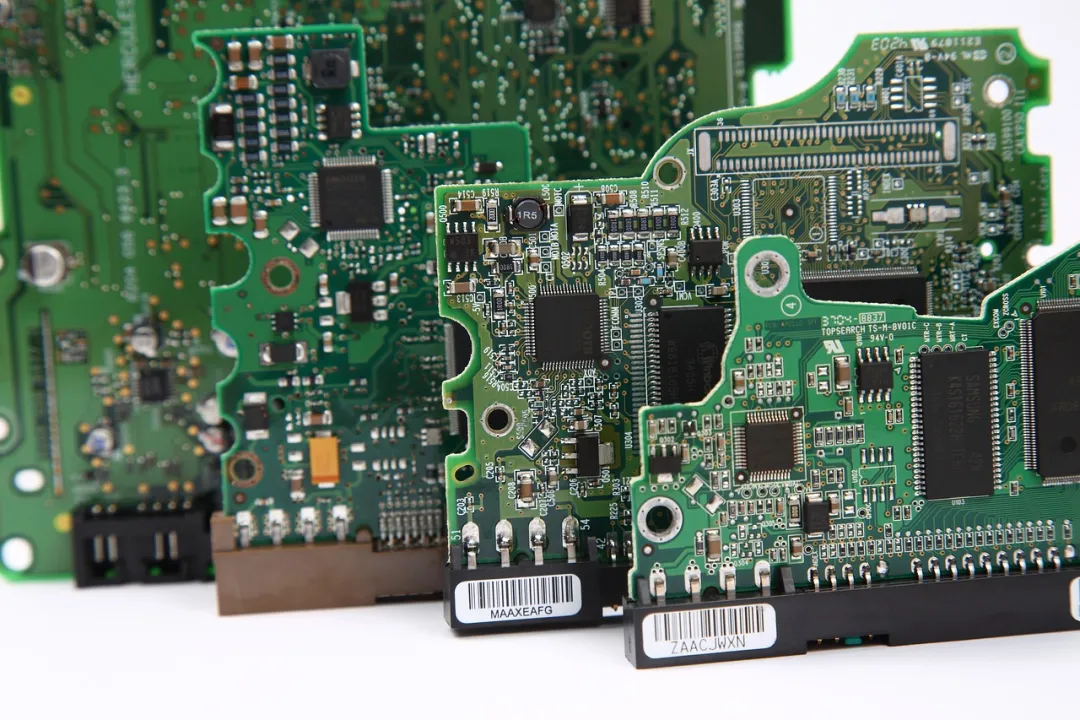

Жесткая печатная плата

Жесткие печатные платы изготовлены из твердого субстратного материала и не могут быть согнуты или скручены. Они являются наиболее широко используемым типом печатной платы для различных приложений, от простых устройств до сложных систем. Жесткие печатные платы могут быть односторонними, двусторонними или многослойными.

#06

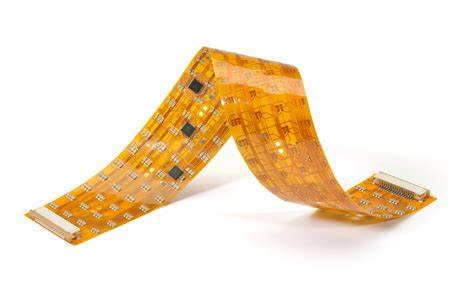

Flex PCB

Гибкие печатные платы , также известные как гибкие печатные цепи (FPC), изготовлены из гибких пластиковых материалов, таких как полиимиды. Этот тип печатной платы может быть согнут, сложен или скручен, что делает его подходящим для приложений с ограниченным пространством или нерегулярными формами. Гибкие печатные платы могут быть односторонними, двусторонними или многослойными.

#07

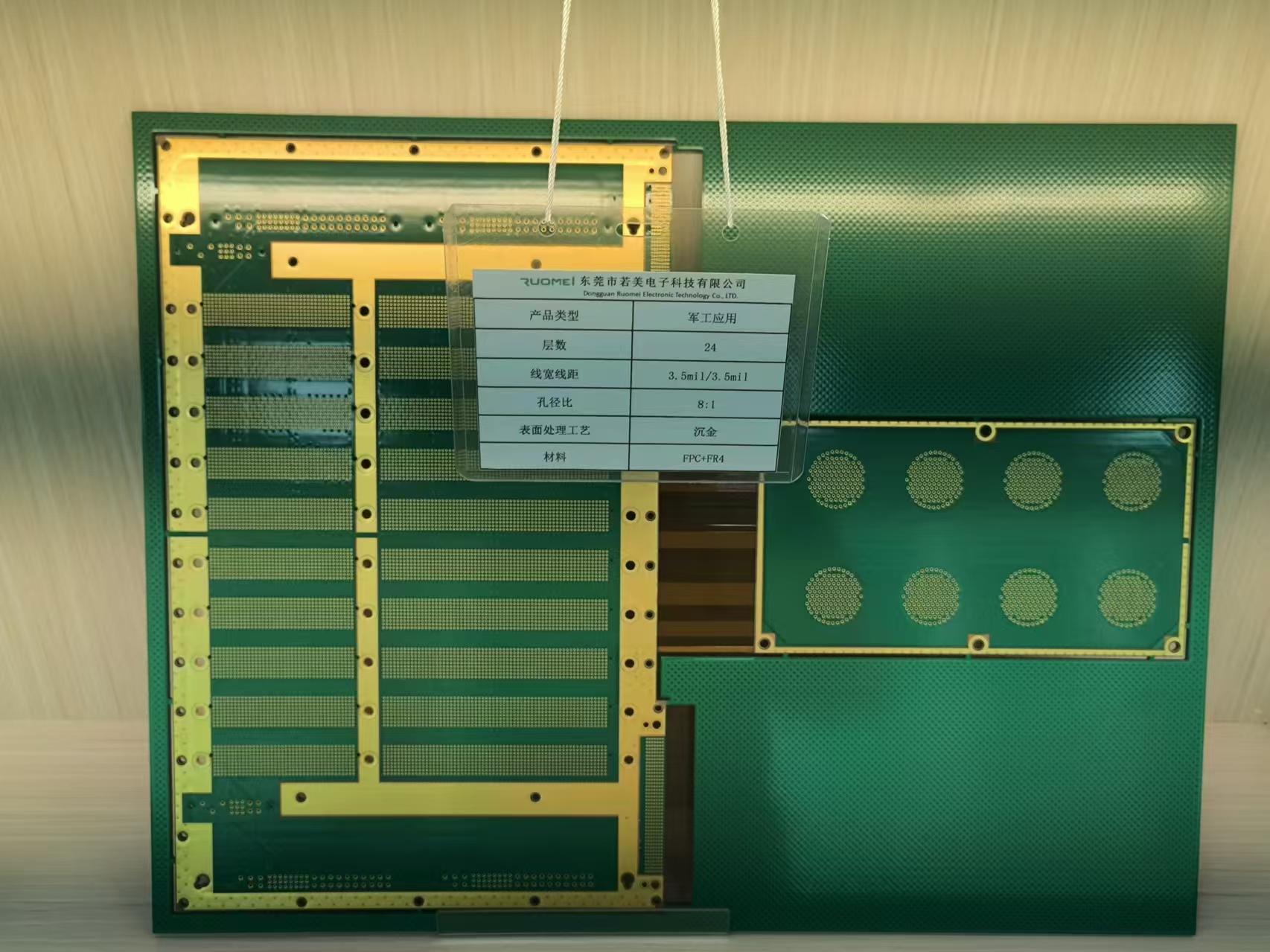

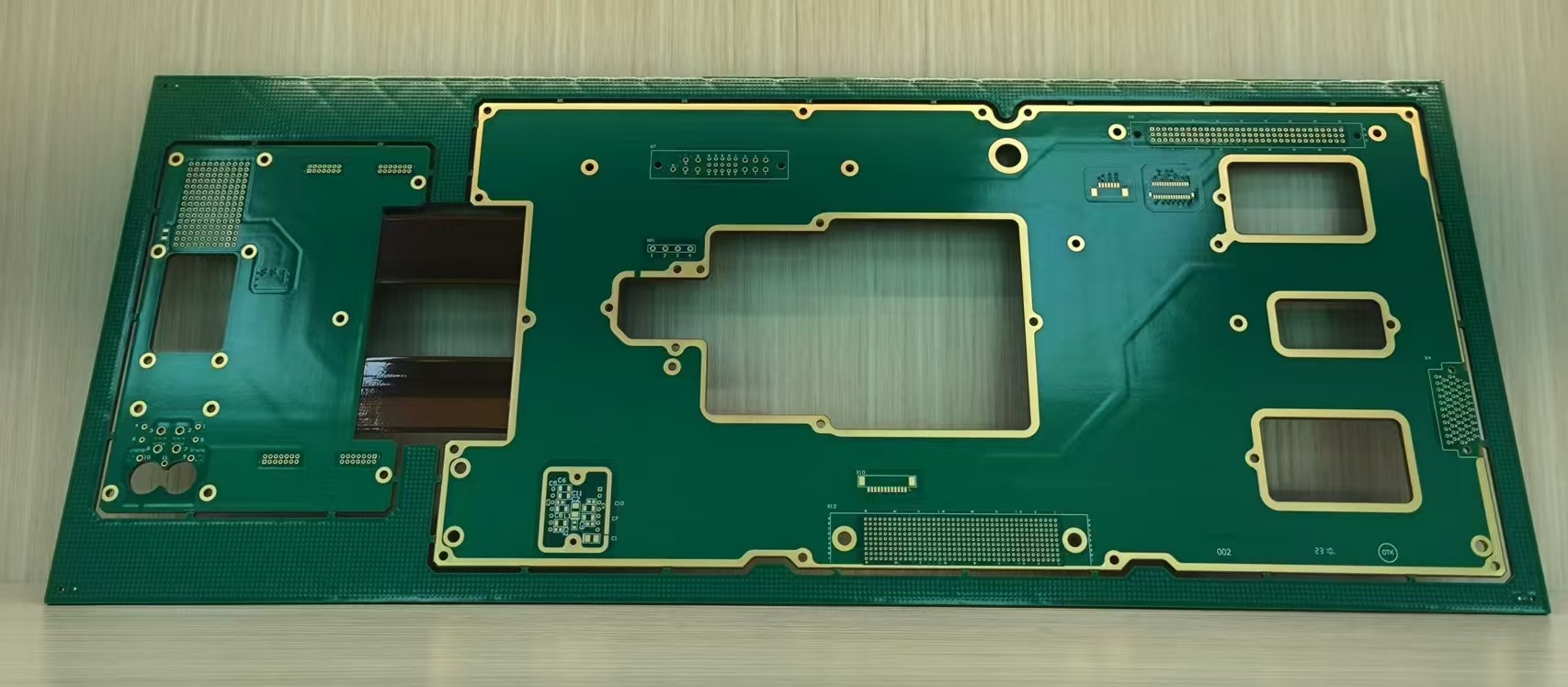

Жесткая пласка

Жесткая и гибкая печатная плата объединяет характеристики жесткой печатной платы и гибкой печатной платы. Они состоят из жестких и гибких частей, которые позволяют плате сгибаться в некоторых областях, сохраняя при этом структурную целостность в других. Этот тип печатной платы используется в сложных электронных системах, которые требуют гибкости и долговечности.

#08

Высокочастотная печатная плата

Высокочастотные печатные платы предназначены для работы на высоких частотах, как правило, в диапазоне от 500 МГц до 2 ГГц. Эти печатные платы используются в приложениях, которые требуют быстрой передачи сигнала, таких как радиочастотная (РЧ) и микроволновое оборудование. Высокочастотные ПХБ требуют специальных материалов и конструктивных соображений, чтобы минимизировать потерю сигнала и помехи.

#09

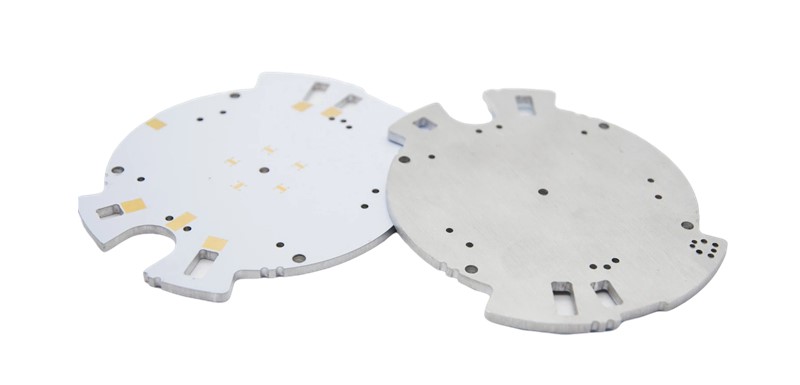

Алюминиевая печатная плата

ПХБ на основе алюминия используют алюминий в качестве материала субстрата вместо традиционного FR4. Этот тип печатной платы обладает превосходными характеристиками рассеяния тепла и идеально подходит для устройств, которые требуют эффективного рассеяния тепла. ПХБ на основе алюминия обычно используются в приложениях с высокой мощностью.
