В этой статье рассматриваются ключевые моменты разводки печатных плат, которые должны учитывать проектировщики. .
l In дизайн печатной платы, 7 аспектов маршрутизации печатной платы
l HКак оценить и оптимизировать эффективность силовой проводки?
l HКак выбрать правильную топологию электропитания, отвечающую потребностям вашего конкретного приложения?
To избежать распространенных ошибок и получить высококачественную печатную плату. Все они достойны нашего обсуждения..

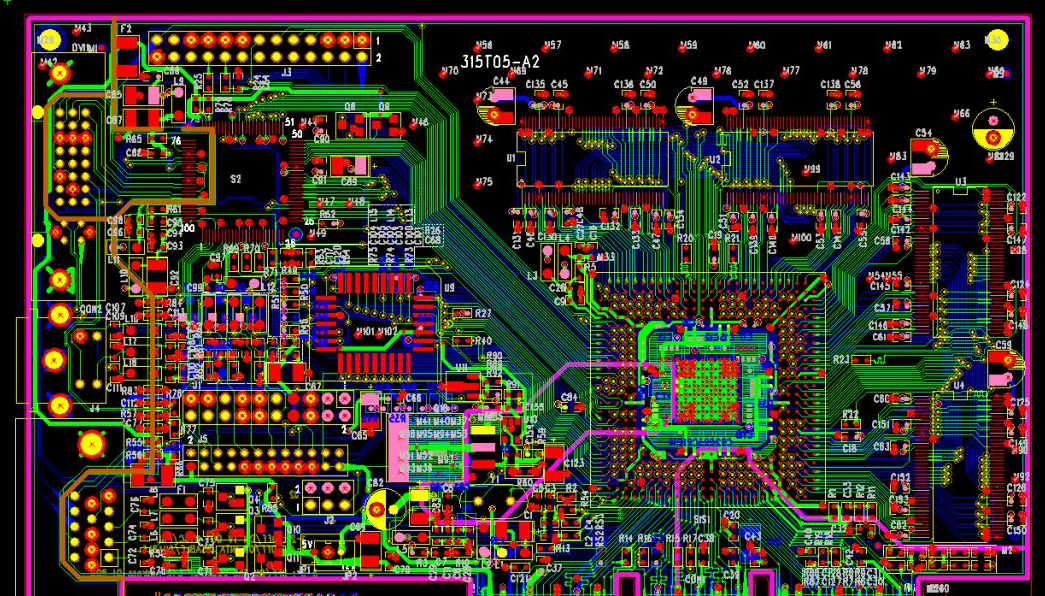

Проектирование и производство печатных плат (PCB) — это кропотливый процесс, требующий тщательного учета различных факторов для обеспечения оптимальной производительности, надежности и технологичности.Одним из важнейших аспектов проектирования печатных плат является маршрутизация, которая включает в себя расположение электрических путей, соединяющих компоненты на плате.Неправильная маршрутизация может привести к проблемам целостности сигнала, электромагнитным помехам (EMI) и даже отказу компонентов.
Маршрутизация питания является фундаментальным аспектом проектирования печатной платы, который, если его неправильно использовать, может привести к таким проблемам, как падение напряжения, шум и тепловые проблемы.Для обеспечения эффективной подачи электроэнергии крайне важно:
· Используйте широкие трассировки: Более широкие дорожки могут выдерживать более высокий ток без чрезмерного падения напряжения.
· Держите силовые и заземляющие плоскости близко: Это уменьшает индуктивность и улучшает подачу мощности.
· Избегайте острых углов: Острые углы могут вызвать скопление тока и увеличить сопротивление.
· Используйте развязывающие конденсаторы: Размещайте развязывающие конденсаторы рядом с энергопотребляющими компонентами, чтобы обеспечить стабильное питание и снизить уровень шума.

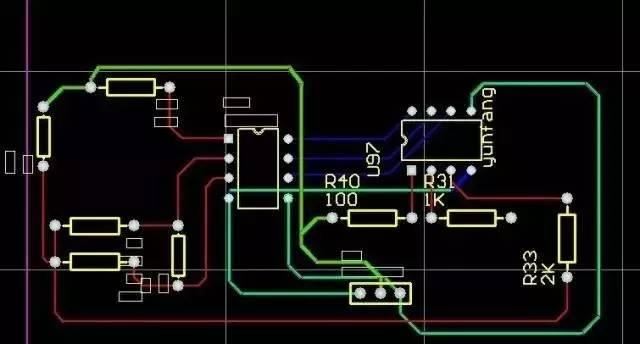

Углы, используемые при разводке печатной платы, могут существенно повлиять на производительность платы.Острые и прямые углы могут вызвать отражения сигнала и изменения импеданса:
· Используйте углы 45 или 90 градусов.: Эти углы обычно предпочтительны для высокоскоростных сигналов, чтобы уменьшить отражения.
· Избегайте острых углов: Острые углы могут вызвать проблемы с целостностью сигнала;вместо этого используйте кривые или тупые углы.
Поддержание соответствующего расстояния между высокоскоростными сигналами имеет решающее значение для предотвращения перекрестных помех и обеспечения целостности сигнала:
· Следуйте рекомендациям производителя: Различные материалы и конструкции печатных плат имеют разные требования к минимальному расстоянию.
· Используйте наземные плоскости: Заземляющие слои могут помочь экранировать сигналы и уменьшить перекрестные помехи.
· Рассмотрите анализ целостности сигнала: такие инструменты, как анализ SI, могут помочь определить оптимальное расстояние для высокоскоростных сигналов.
Заглушки или нежелательные расширения трасс могут вызвать отражения сигнала и снизить производительность.Крайне важно свести к минимуму или устранить заглушки:
· Избегайте ненужных расширений: Следы должны быть максимально короткими и прямыми.
· Используйте шлейфы с контролируемым импедансом: Если необходимы шлейфы, проектируйте их с контролируемым импедансом, чтобы минимизировать отражения.
Нарушения импеданса могут привести к отражению сигнала и потере целостности сигнала.Ключевым моментом является обеспечение постоянного импеданса:
· Сохранение ширины и толщины трассировки: Постоянные размеры трасс помогают поддерживать непрерывность импеданса.
· Используйте слои управления импедансом: Микроотверстия и слои контролируемого импеданса могут помочь управлять импедансом по всем направлениям.
Дифференциальная сигнализация используется для передачи данных на большие расстояния с минимальным шумом.Правильная маршрутизация этих сигналов имеет решающее значение:
· Пары маршрутов расположены близко друг к другу: Дифференциальные пары следует располагать рядом, чтобы поддерживать сбалансированное сопротивление и уменьшать перекрестные помехи.
· Избегайте кроссоверов: Если необходимы пересечения, используйте змеевидные узоры или углы в 90 градусов, чтобы минимизировать воздействие.
Выравнивание длины трасс сигнала, особенно при высокоскоростной и дифференциальной передаче сигналов, имеет решающее значение для поддержания синхронизации и уменьшения искажений:
· Используйте методы сопоставления: такие методы, как согласование длины трасс, согласование заглушек или использование линий задержки, могут помочь выровнять длины трасс.
· Рассмотрите компоновку платы: Общая компоновка платы может влиять на длину дорожек и должна планироваться соответствующим образом.
Трассировка печатных плат — сложная задача, требующая глубокого понимания принципов электротехники и практических соображений проектирования.Уделяя внимание маршрутизации питания, углам трассировки, разносу сигналов, управлению шлейфами, контролю импеданса, дифференциальной передаче сигналов и согласованию длины трасс, проектировщики могут избежать распространенных проблем и создавать надежные, эффективные и производительные печатные платы.Поскольку технологии развиваются, а конструкции печатных плат становятся все более сложными, для успеха в электронной промышленности будет необходимо оставаться в курсе событий и применять передовые методы разводки печатных плат.
При проектировании печатных плат оценка и оптимизация эффективности маршрутизации питания является ключом к обеспечению стабильной работы и производительности схемы.Вот несколько способов оценить и оптимизировать эффективность силовой проводки:
①Определите требования к мощности:
Проанализируйте требования к питанию схемы, включая напряжение, ток и мощность.
Определите характеристики нагрузки источника питания, такие как переходные характеристики и требования к пульсациям.
②Рациональное расположение источника питания и заземления:
Обеспечьте достаточную ширину для линий электропередачи и заземляющих проводов, чтобы уменьшить сопротивление и падение напряжения.
Используя многослойную печатную плату, расположите блок питания и заземляющую пластину близко друг к другу, чтобы образовался хороший контур.
③Используйте правильную топологию:
Выберите правильную топологию питания в зависимости от сложности схемы и требований к питанию, например, линейные стабилизаторы, импульсные стабилизаторы или многофазные источники питания.
④Минимизируйте площадь силового контура:
Уменьшение площади силового контура может уменьшить электромагнитные помехи и излучение.
Избегайте образования большого кольца вокруг шнура питания.
⑤Используйте развязывающие конденсаторы:
Добавьте развязывающие конденсаторы в ключевых точках линии электропередачи, чтобы отфильтровать высокочастотный шум.
Выберите подходящее значение и тип емкости, чтобы гарантировать эффективность конденсатора в желаемом диапазоне частот.
⑥Оптимизируйте путь маршрутизации:
Минимизируйте длину линии электропередачи, чтобы уменьшить сопротивление линии и падение напряжения.
Избегайте параллельных линий электропередачи и высокоскоростных сигнальных линий, чтобы уменьшить перекрестные помехи.
⑦Используйте электросеть:
Для сложных энергетических сетей использование сетки может обеспечить более равномерное распределение мощности.
⑧Выполните термический анализ:
Оцените тепловые характеристики шнуров питания и компонентов, чтобы убедиться, что они не перегреваются в рабочих условиях.
⑨Использование инструментов моделирования:
Используйте инструменты моделирования в программном обеспечении для проектирования печатных плат, такие как анализ целостности сигнала и анализ целостности питания, чтобы прогнозировать характеристики силовой проводки.
⑩Внедрить проверки 3D-проектирования:
Используйте проверки 3D-проектирования, чтобы оценить физическое расположение проводки и компонентов и убедиться в отсутствии механических помех.
11.Провести тестирование прототипа:
Проверьте проводку питания на реальном оборудовании, чтобы убедиться, что конструкция соответствует требованиям к производительности схемы.
12.Непрерывная итерация:
На основе результатов испытаний и анализа моделирования проект повторяется до тех пор, пока не будет достигнута оптимальная эффективность маршрутизации мощности.
С помощью описанных выше шагов вы можете эффективно оценить и оптимизировать эффективность маршрутизации питания при проектировании печатной платы, тем самым улучшая общую производительность и надежность схемы.
Как при проектировании печатной платы выбрать правильную топологию источника питания, отвечающую потребностям конкретного приложения?
1.Ознакомьтесь с требованиями приложения:
Определите требования к напряжению и току приложения.
Оцените изменения нагрузки, включая запуск, нормальную работу и пиковую нагрузку.
2.Определим выходные характеристики:
Определите желаемую стабильность выходного напряжения и требования к пульсациям на основе требований приложения.
3.Выберите тип источника питания:
Выберите линейный или импульсный источник питания в соответствии с вашими потребностями.
Линейные источники питания просты, но менее эффективны и подходят для приложений с низким энергопотреблением и низким уровнем шума.
Импульсные источники питания эффективны и подходят для приложений с высокой мощностью и высоким уровнем шума.
4.Оцените эффективность и управление температурным режимом:
Оцените эффективность различных топологий и выберите энергоэффективные источники питания для снижения теплопотерь.
Рассмотрите варианты охлаждения, например использование радиатора или вентилятора.
5.Учитывайте размер и стоимость:
Выберите топологию электропитания с соответствующим объемом в зависимости от ограничений пространства приложения.
Оцените экономическую эффективность различных топологий.
6.Выберите подходящий метод управления:
Определите требуемый тип управления, например аналоговое, цифровое или гибридное управление.
7.Анализ электромагнитной совместимости (ЭМС):
Оцените электромагнитные помехи и возможности защиты от помех различных топологий.
8.Рассмотрим диапазон входного напряжения:
В зависимости от среды применения выберите топологию питания, способную компенсировать колебания входного напряжения.
9.Оцените скорость регулировки нагрузки и скорость регулировки линии:
Убедитесь, что топология питания может адаптироваться к изменениям нагрузки и входного напряжения.
10.Использование инструментов моделирования:
Программное обеспечение для моделирования используется для оценки производительности различных топологий источников питания.
11.Рассмотрим модульную конструкцию:
Для сложных систем рассмотрите возможность использования модульной конструкции источника питания, чтобы упростить проектирование и обслуживание.
12.Оцените стандарты безопасности:
Убедитесь, что выбранная топология питания соответствует соответствующим стандартам и нормам безопасности.
13.Провести тестирование прототипа:
Создавайте прототипы и выполняйте реальные испытания, чтобы убедиться, что топология электропитания соответствует всем проектным требованиям.
14.Получите профессиональную консультацию:
При необходимости обратитесь к эксперту по проектированию источников питания или к поставщику для получения технической поддержки.
15.Непрерывная итерация:
По результатам испытаний и отзывам конструкция итеративно оптимизируется.
