В сфере производства электроники две известные технологии сборки произвели революцию в производстве электронных устройств: технология поверхностного монтажа (SMT) и двойной линейный корпус (DIP). Эти технологии не только изменили производственный процесс, но и существенно повлияли на миниатюризацию, производительность и надежность электронных продуктов.

Технология поверхностного монтажа (SMT)

SMT — это метод монтажа электронных компонентов на поверхность печатной платы (PCB) без их установки через отверстия. Он широко известен своей способностью увеличивать плотность компонентов на печатной плате, что имеет решающее значение для современных электронных устройств, требующих компактности и высокой производительности. SMT произвела революцию в электронной промышленности, позволив производить меньшие, легкие и более сложные электронные устройства. устройства. Он особенно подходит для сборки высокой плотности и массового производства.

1. Ключевые особенности SMT

• Высокая плотность: позволяет разместить большее количество компонентов на меньшей площади.

• Автоматизация: Процесс высокоавтоматизирован, что снижает трудозатраты и повышает эффективность производства.

• Скорость: Процессы SMT происходят значительно быстрее, что важно для массового производства.

• Надежность: Компоненты поверхностного монтажа обеспечивают лучшие тепловые характеристики и снижают риск повреждения во время сборки.

2. Процесс работы SMT: пошаговое руководство

Технология поверхностного монтажа (SMT) — это ведущий метод, используемый в электронной промышленности для монтажа электронных компонентов на поверхность печатных плат (PCB). Процесс SMT включает в себя несколько ключевых этапов, включая печать паяльной пасты, размещение компонентов, пайку оплавлением и автоматический оптический контроль (AOI). Ниже подробно рассмотрен каждый этап процесса работы SMT.

1. Печать паяльной пастой

Процесс поверхностного монтажа начинается с печати паяльной пасты — важного этапа, который закладывает основу для крепления компонентов.

• Цель: Нанесите точное количество паяльной пасты на соответствующие площадки печатной платы.

• Оборудование: для обеспечения точного нанесения используются трафаретные или трафаретные принтеры.

• Процесс: Принтер использует трафарет с отверстиями, соответствующими контактным площадкам компонентов. Паста наносится ракелем на трафарет, заполняя отверстия и создавая необходимые узоры на печатной плате.

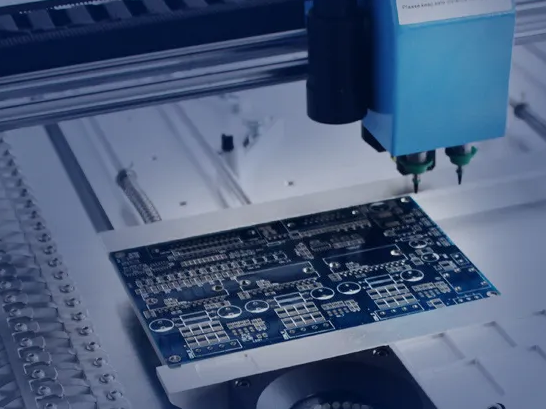

2. Размещение компонентов

Следующим шагом после нанесения паяльной пасты является размещение компонентов, при котором отдельные компоненты точно размещаются на печатной плате.

• Цель: Разместите компоненты для поверхностного монтажа (SMC) на отпечатанную паяльную пасту.

• Оборудование: Машины для захвата и размещения представляют собой автоматизированные устройства, которые точно размещают компоненты.

• Процесс: машина использует вакуумную насадку для захвата компонентов из устройств подачи и размещения их на печатной плате, совмещая их с площадками для паяльной пасты.

3. Пайка оплавлением

После размещения компонентов печатная плата подвергается пайке оплавлением, при которой паяльная паста плавится, чтобы закрепить компоненты на месте.

• Цель: расплавить паяльную пасту, создав прочное соединение между компонентом и печатной платой.

• Оборудование: Для этого термического процесса используются печи оплавления с несколькими зонами нагрева.

• Процесс: Печатная плата попадает в печь оплавления, имеющую контролируемый температурный профиль. Тепло активирует паяльную пасту, заставляя ее плавиться и течь, создавая прочную связь после охлаждения и затвердевания.

4. Автоматический оптический контроль (АОИ)

После завершения пайки печатная плата проверяется с помощью автоматического оптического контроля, чтобы гарантировать качество и точность.

• Цель: Чтобы убедиться, что компоненты правильно размещены, ориентированы и припаяны.

• Оборудование: машины AOI используют камеры высокого разрешения и современное программное обеспечение для проверки.

• Процесс: AOI сканирует печатную плату, сравнивая фактическое паяное соединение и расположение компонентов с ожидаемыми параметрами. Он выявляет такие дефекты, как отсутствие компонентов, неправильная ориентация или перемычки припоем.

3. Меры предосторожности SMT:

В процессе SMT (технология поверхностного монтажа) необходимо учитывать несколько ключевых факторов, обеспечивающих оптимальную производительность и качество электронных сборок. Вот несколько важных моментов, которые следует иметь в виду:

1. Запекание компонентов и печатных плат: Этот шаг имеет решающее значение для удаления влаги, которая могла быть поглощена печатной платой и компонентами во время хранения. Запекание помогает предотвратить термический шок и возможные повреждения во время процесса оплавления.

2. Защита от статического электричества: Компоненты SMT чувствительны к электростатическому разряду (ESD), который может привести к повреждению или отказу. Крайне важно принять надлежащие меры защиты от электростатического разряда, такие как использование антистатических ковриков, браслетов и обеспечение контролируемой среды.

3. Параметры печати паяльной пасты: Контроль параметров печати жизненно важен для равномерного нанесения паяльной пасты. Такие факторы, как конструкция трафарета, давление ракеля и скорость, могут существенно повлиять на качество печати паяльной пасты.

4. Температурный профиль печи оплавления: Температурный профиль в печи оплавления имеет решающее значение для получения хороших паяных соединений. Обычно он включает в себя зоны предварительного нагрева, выдержки, оплавления и охлаждения. Каждую зону необходимо тщательно контролировать, чтобы избежать таких дефектов, как недостаточная пайка, образование надгробий или перемычек припоя.

5. Проверка и тестирование: После процесса оплавления важно провести визуальный осмотр и функциональное тестирование, чтобы убедиться, что компоненты правильно размещены, припаяны и работают по назначению.

6. Очистка: Очистка после пайки помогает удалить остатки флюса и другие загрязнения, которые могут вызвать такие проблемы, как коррозия или снижение электропроводности.

7. Соответствующее покрытие: Нанесение защитного покрытия может защитить собранную печатную плату от факторов окружающей среды, повышая общую надежность и долговечность электронного устройства.

Уделяя пристальное внимание этим аспектам процесса SMT, производители могут создавать высококачественные электронные сборки с повышенной надежностью и производительностью.

Технология DIP (Dual In-line Package) — это метод упаковки электронных компонентов, таких как интегральные схемы (ИС), предлагающий несколько ключевых преимуществ для традиционных электронных приложений.

4. Обзор технологии DIP:

• Определение: DIP — это тип корпуса электронного компонента, который содержит микросхему или другие устройства, имеющий прямоугольный пластиковый или керамический корпус с двумя параллельными рядами соединительных штырей или выводов, выступающими с длинных сторон.

• Структура и принцип: Корпус DIP состоит из платы-носителя микросхем, контактов, корпуса корпуса и опорной пластины. Микросхема расположена в центре, контакты припаяны с обеих сторон, образуя двухрядное расположение. Корпус корпуса изготовлен из пластика или металла для защиты чипа и контактов, а опорная пластина используется для крепления корпуса корпуса к печатной плате.

Ключевые особенности пакетов DIP:

1. Экономическая эффективность: DIP-пакеты недороги в производстве и покупке по сравнению с более совершенными корпусами.

2. Компактный размер: они максимально используют пространство на печатной плате благодаря своей плотной прямоугольной форме.

3. Простая сборка: Просто вручную вставить и припаять на печатную плату.

4. Хорошая прочность: Прочный пластиковый или керамический корпус защищает внутренние компоненты от повреждений.

5. Широко стандартизированный: Установленное стандартное расстояние между контактами и размеры обеспечивают совместимость.

6. Универсальная розетка: Розетки допускают взаимозаменяемость и устраняют необходимость пайки.

7. Гибкость: Доступен с числом выводов от 10 до 64, что позволяет использовать его для многих микросхем.

8. Тепловые характеристики: Литой пластиковый или керамический корпус хорошо передает тепло.

9. Видимая ориентация: Вырез сразу показывает правильное выравнивание DIP.

Приложения:

• Прототипирование: Идеально подходит для прототипирования, хобби-электроники и образовательных проектов благодаря монтажу через отверстие и более низкой стоимости.

• Устаревшая поддержка: Запасные DIP обслуживают старое оборудование и классические компьютерные системы.

• Простая электроника: Многие базовые микросхемы, такие как таймеры 555 и логические микросхемы серии 7400, выпускаются в формате DIP.

• DIY и любители: Любители электроники часто работают с DIP-компонентами и печатными платами со сквозными отверстиями.

Преимущества традиционной электроники:

• Упаковка DIP обеспечивает простой метод монтажа через отверстие, что делает его доступным для небольших электронных проектов и в образовательных целях.

• Его компактный размер и стандартизированное расположение контактов делают его пригодным для широкого спектра электронных устройств, от бытовой электроники до промышленного применения.

• Прочная конструкция корпусов DIP обеспечивает надежность и долговечность традиционных электронных систем, где необходима физическая защита компонентов.




5. Процесс работы DIP:

Технология DIP остается популярным выбором благодаря простоте использования, универсальности и экономичности в традиционных электронных приложениях, несмотря на развитие технологий поверхностного монтажа.

Технология DIP (Dual In-line Package) — это метод упаковки электронных компонентов, таких как интегральные схемы (ИС), известный двумя рядами контактов, которые выступают из сторон прямоугольного корпуса, что позволяет вставлять их в печатную плату или гнездо. . Ниже представлен обзор процесса работы DIP с выделением ключевых шагов и соображений:

1. Ручная установка (ручная пайка)

На этом этапе компоненты DIP вручную вставляются в соответствующие отверстия на печатной плате. Этот процесс требует тщательного выравнивания, чтобы обеспечить правильное расположение контактов для пайки. Особое внимание уделяется прочности вставки, чтобы избежать повреждения печатной платы или окружающих компонентов, а также обеспечению единообразия ориентации, положения и высоты компонентов. 222.

2. Волновая пайка

Пайка волной — это процесс, при котором печатная плата со вставленными DIP-компонентами проходит через волну расплавленного припоя. Этот метод используется для создания механического и электрического соединения между выводами компонента и контактными площадками печатной платы. Высоту волны следует отрегулировать на ½–⅓ толщины платы, чтобы предотвратить такие проблемы, как перемычки припоя или повреждение компонентов из-за чрезмерной высоты волны. 221.

3. Вторичные операции

После пайки можно выполнять второстепенные операции. Они могут включать обрезку лишней длины выводов, доработку паяных соединений или добавление дополнительных компонентов, которые не были вставлены во время первоначального процесса DIP.

4. Внутрисхемное тестирование (ICT)

ICT — это метод тестирования, используемый для проверки функциональности паяных компонентов и печатной платы в целом. Этот автоматический тест проверяет правильность пайки, целостность и наличие коротких замыканий или обрывов в цепи.

Ключевые соображения по DIP-обработке

• Паяемость: Обеспечение хорошей паяемости платы и компонентов и отсутствия загрязнений.

• Температура пайки: Регулировка температуры пайки во избежание таких проблем, как холодная пайка или окисление припоя из-за чрезмерного нагрева.

• Высота волны: Правильная установка высоты гребня для предотвращения дефектов пайки.

• Пайка: Повышение активности припоя для обеспечения эффективной теплопередачи и удаления загрязнений.

Технология DIP остается важной в индустрии печатных плат, особенно для приложений, которые не требуют миниатюризации, предлагаемой методами SMT. Это особенно полезно при прототипировании, любительской электронике и для обслуживания устаревших систем, где более практичным является монтаж через отверстие.

6. Меры предосторожности DIP:

Когда дело доходит до процесса DIP (Dual In-line Package) в производстве электроники, существует несколько ключевых факторов, обеспечивающих качество и надежность конечного продукта:

Защита от электростатического разряда (ESD)

• Важность: Электростатический разряд может привести к необратимому повреждению чувствительных электронных компонентов.

• Лучшие практики: Обеспечьте рабочую среду, безопасную для электростатического разряда, включая использование антистатических браслетов, халатов и антистатических ковриков. Обучить персонал методам предотвращения электростатического разряда.

Проверка состояния оборудования

• Плановые проверки: Регулярно проверяйте оборудование на предмет износа, чтобы предотвратить неисправности во время производства.

• Обслуживание: Проводить графики профилактического обслуживания, чтобы обеспечить работу оборудования с максимальной производительностью.

Контроль качества пайки

• Управление температурой: Отслеживайте и контролируйте температуру пайки, чтобы избежать термического повреждения компонентов или печатных плат.

• Методы проверки: Используйте визуальный контроль, рентгеновский контроль и автоматизированные системы оптического контроля (AOI) для обнаружения дефектов припоя, таких как холодные соединения, паяные перемычки или недостаточные галтели.

Вторичные операции

• Обрезка: Операции после пайки могут включать обрезку лишних выводов, чтобы обеспечить правильную посадку и снизить риск короткого замыкания.

• Очистка: Очистите собранные платы от остатков флюса, которые могут повлиять на производительность и надежность электронного устройства.

Внутрисхемное тестирование (ICT)

• Тестирование: Выполните ICT, чтобы проверить электрическую функциональность паяных соединений и печатной платы в целом, проверяя отсутствие обрывов, коротких замыканий или неправильных компонентов.

Схема процесса DIP

1. Ручная вставка: Осторожно вставьте компоненты DIP в печатную плату, соблюдая правильную ориентацию и выравнивание.

2. Волновая пайка: Пропустите печатную плату через волну расплавленного припоя, чтобы установить механические и электрические соединения.

3. Охлаждение: Дайте припою остыть и затвердеть, образуя стабильные соединения.

4. Инспекция и контроль качества: Проводить тщательные проверки для выявления и устранения любых дефектов.

Соблюдая эти рекомендации, производители могут добиться высококачественного процесса DIP, что позволит создавать надежные и надежные электронные продукты. Правильное обращение, обслуживание оборудования и контроль качества необходимы для успешного внедрения технологии DIP в производстве электронных устройств.

7. О SMT и DIP

SMT (технология поверхностного монтажа) и DIP (двойной линейный корпус) — два основных метода, используемых при сборке электронных компонентов на печатных платах. Вот сравнение двух технологий, подчеркивающее их преимущества, недостатки и подходящие сценарии применения:

Технология СМТ

Преимущества:

• Миниатюризация: Компоненты SMT значительно меньше, что позволяет создавать более компактные конструкции устройств.

• Автоматизация: SMT хорошо подходит для автоматизированных процессов сборки, повышая эффективность производства.

• Экономическая эффективность: Благодаря автоматизации себестоимость производства, как правило, ниже, особенно при крупносерийном производстве.

• Производительность: SMT может поддерживать более высокие частоты и обеспечивать лучшие электрические характеристики.

Недостатки:

• Стоимость оборудования: Первоначальные инвестиции в оборудование SMT, такое как машины для захвата и установки и печи оплавления, могут быть высокими.

• Сложность проверки: Маленькие компоненты труднее проверять, а специальное оборудование для проверки может быть дорогим.

• Восприимчивость к повреждениям: Компоненты меньшего размера более склонны к повреждению из-за статического электричества или грубого обращения.

Подходит для: Приложения с высокой плотностью размещения, массовое производство и устройства, требующие высокоскоростной передачи сигнала.

ДИП-технология

Преимущества:

• Надежность: Компоненты DIP обеспечивают прочное механическое соединение, что делает их надежными для применений с физическими нагрузками.

• Экономично для небольших партий: DIP может быть более рентабельным для мелкосерийного производства из-за меньшей зависимости от дорогостоящего оборудования.

• Легкий ремонт: Компоненты можно легче заменить в случае выхода из строя, поскольку они вставлены в плату.

Недостатки:

• Потребление пространства: компоненты DIP, как правило, больше по размеру, что приводит к увеличению размера печатных плат.

• Ручная сборка: сборка DIP часто выполняется вручную, что может отнимать много времени и быть менее эффективным.

• Ограниченная миниатюризация: Не подходит для приложений с высокой плотностью размещения из-за ограничений физического размера.

Подходит для: Приложения, требующие механической прочности, мелкосерийное производство и ситуации, когда замена компонентов является частой.

Таким образом, выбор между SMT и DIP зависит от конкретных требований к электронной сборке, включая такие факторы, как размер компонента, объем производства, соображения стоимости и конкретные потребности приложения. SMT часто является предпочтительным выбором из-за его эффективности и компактности, в то время как DIP остается жизнеспособным вариантом для некоторых специализированных приложений, где его преимущества более актуальны.

8.Практическое применение

SMT (технология поверхностного монтажа) и DIP (двойной линейный корпус) — два основных метода, используемых при сборке электронных компонентов на печатных платах. Вот обзор их приложений и несколько примеров:

Приложения и примеры SMT

1. Бытовая электроника: SMT широко используется в смартфонах, планшетах и ​​ноутбуках из-за их компактной и легкой конструкции. Миниатюризация, обеспечиваемая SMT, позволяет создавать изящные и портативные устройства.

2. Автомобильная электроника: SMT находит применение в блоках управления двигателем, информационно-развлекательных системах и усовершенствованных системах помощи водителю (ADAS) благодаря своей надежности и производительности в компактных помещениях.

3. Медицинское оборудование: Миниатюрные и надежные компоненты SMT идеально подходят для медицинского оборудования, такого как кардиостимуляторы, дефибрилляторы и диагностические устройства, где точность и безопасность имеют решающее значение.

4. Промышленное оборудование: Системы промышленной автоматизации, робототехники и силовой электроники выигрывают от эффективности и компактности компонентов SMT.

5. Телекоммуникации: Телекоммуникационная инфраструктура, включая базовые станции, маршрутизаторы и оптическое сетевое оборудование, опирается на SMT для высокоскоростной передачи сигналов и плотной схемы.

Приложения и примеры DIP

1. Прототипирование и хобби-электроника: Компоненты DIP идеально подходят для прототипирования и хобби-проектов благодаря простоте ручной сборки и настройки. Они позволяют быстро вносить изменения и отлаживать, как упоминается в статье CUI Devices. 322.

2. Устаревшая поддержка: DIP-переключатели используются для обслуживания старого оборудования и классических компьютерных систем, обеспечивая надежное и проверенное решение для устаревших приложений.

3. Простая электроника: Базовые микросхемы, такие как таймеры 555 и логические микросхемы серии 7400, часто выпускаются в формате DIP, что делает их доступными для широкого спектра простых электронных устройств.

4. Образование и обучение: DIP-переключатели используются в учебных заведениях для обучения основам сборки печатных плат и схем, поскольку они обеспечивают практический подход к изучению электроники.

5. Конфигурация и управление: DIP-переключатели используются в различных приложениях для настройки и управления различными настройками, такими как адрес микроконтроллера или выбор различных источников питания для резервирования.

Таким образом, SMT предпочтителен для электронных устройств высокой плотности, миниатюрных и массовых электронных устройств, в то время как DIP остается актуальным для приложений, требующих ручной сборки, прототипирования, а также в сценариях, где необходима поддержка устаревших технологий.

9. Тенденция будущего развития

В сфере производства электроники как SMT (технология поверхностного монтажа), так и DIP (двойной линейный корпус) сыграли решающую роль в формировании отрасли. Вот исследование последних разработок и будущих тенденций в этих технологиях с упором на миниатюризацию и методы межсоединений высокой плотности:

Последние разработки

1. Миниатюризация: Постоянно ведется работа по уменьшению размеров электронных компонентов. Например, использование корпусов 01005 (Imperial) становится все более распространенным, несмотря на проблемы в производственных процессах, поскольку они обеспечивают значительную экономию площади по сравнению с более крупными компонентами, такими как 0402 и 0201. 344.

2. Технология мелкого шага: отрасль движется к более мелкому шагу активных компонентов: шаг 0,3 мм становится все более популярным по сравнению с обычным шагом 0,4 мм. Этот сдвиг требует тщательного проектирования печатной платы и может потребовать процесса флюсования погружением для оптимального качества сборки. 344.

3. Расширенные материалы: Разработка новых материалов, таких как органические подложки и жидкокристаллические полимеры (LCP), обеспечивает дальнейшую миниатюризацию при сохранении электрических характеристик и надежности. 335.

4. 3D-интеграция: такие методы, как Package on Package (PoP) и сквозные кремниевые переходы (TSV), позволяют осуществлять трехмерную интеграцию компонентов, что имеет решающее значение для компактных конструкций. 335.

5. Гибридные методы: Сочетание SMT и DIP на одной печатной плате становится все более распространенным, используя преимущества как высокой плотности сборки, так и механической прочности. 334.

Будущие тенденции

1. Межсоединения высокой плотности: Ожидается, что в отрасли произойдет дальнейший прогресс в технологиях межкомпонентных соединений высокой плотности с упором на уменьшение расстояния между компонентами для достижения еще более компактных конструкций. 344.

2. СМТ Эволюция: Будущие разработки в области SMT, вероятно, будут включать усовершенствования в области автоматизации и точной сборки, отвечающие требованиям устройств Интернета вещей и носимых технологий. 342.

3. ДИП Инновации: Несмотря на рост популярности SMT, ожидается, что DIP увидит инновации в методах автоматизированной сборки и использовании новых материалов, которые могут сделать его более конкурентоспособным в конкретных приложениях. 334.

4. Устойчивое развитие: Растет тенденция к использованию экологически чистых материалов и производственных процессов, что может повлиять на развитие компонентов и процессов как SMT, так и DIP. 334.

5. Кастомизация и гибкость: Поскольку рынок требует более персонализированных и гибких электронных продуктов, возможность настройки компонентов и процессов SMT и DIP будет становиться все более важной. 339.

В заключение отметим, что будущее технологий SMT и DIP заключается в инновациях, которые поддерживают миниатюризацию, устойчивость и способность удовлетворять разнообразные потребности постоянно развивающейся электронной промышленности.

В будущих технологиях SMT и DIP, вероятно, появятся следующие инновации, позволяющие адаптироваться к меняющимся потребностям рынка:Достижения в технологии SMT для нужд микросборок. По мере развития технологии SMT используется для производства микросборок из все более мелких компонентов печатных плат. Эта технология позволяет автоматически сваривать компоненты, уменьшая потребность в пространстве между компонентами, а также требует разработки стратегий, позволяющих избежать перегрева печатной платы и дефектов сварки. Экологическая устойчивость: технология SMT будет продолжать адаптироваться к новым отраслевым стандартам, таким как использование бессвинцового припоя, для удовлетворения требований экологической устойчивости и использования припоя, соответствующего требованиям RoHS. Инновации в технологии упаковки DIP: Технология упаковки DIP будет соответствовать строгим требованиям к производительности в суровых условиях благодаря улучшенным решениям по управлению температурным режимом и улучшенному составу материала. Усовершенствованная упаковка интегральных схем. Поскольку размеры микросхем с каждым годом уменьшаются, а функции интегрируются, будут продолжать появляться новые системные архитектуры и конструкции. Технология 3D-печати. ​​Применение технологии 3D-печати в области производства электроники устранит необходимость в плоских печатных платах, позволяя создавать инновационные конструкции и формы, которых невозможно достичь традиционными средствами. Иммерсивная технология. Внедрение иммерсивной технологии может устранить человеческие ошибки и повысить эффективность производства, например, комплект дополненной реальности, предоставляемый InspectAR для производства печатных плат и тестирования рабочих процессов. Инновации в материалах и процессах. Полупроводниковая промышленность будет изучать инновационные материалы помимо кремния, такие как графен и нитрид галлия, для создания более быстрых, мощных и энергоэффективных чипов. Энергоэффективность. Ожидается, что с ростом глобальных энергетических проблем спрос на энергоэффективные чипы будет расти. Компании могут уделить приоритетное внимание разработке процессоров с низким энергопотреблением, технологий оптимизации памяти и инновационных схемотехнических решений для снижения энергопотребления и повышения производительности. Влияние искусственного интеллекта и автоматизации на индустрию SMT: алгоритмы искусственного интеллекта могут оптимизировать размещение компонентов, обеспечить обнаружение неисправностей в реальном времени и прогнозное обслуживание, тем самым повышая эффективность производства и качество продукции. Рост услуг цепочки поставок: по мере роста автоматизации и робототехники в производстве, а SMT становится более эффективным и экономически выгодным, ожидается, что услуги цепочки поставок значительно вырастут. Эти инновации позволят технологиям SMT и DIP удовлетворить будущие потребности электронной промышленности в миниатюризации, интеграции, устойчивости и высокой производительности.
