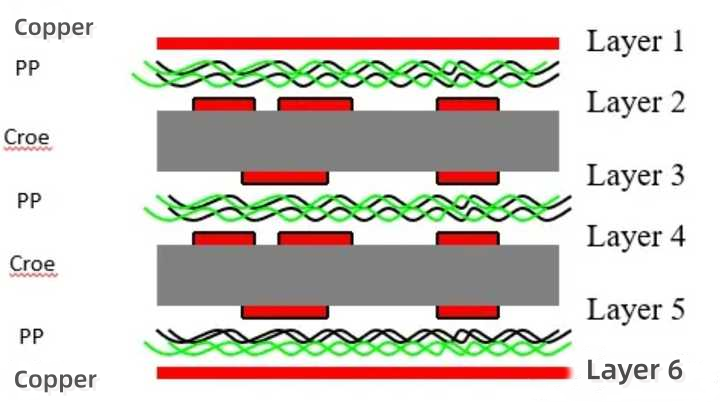

Плата печатной платы в основном состоит из

Печатная плата в основном состоит из

медная фольга, основная плата, три вида сырья из полипропилена

Медная фольга: Основная толщина: 1/3 унции, 1/2 унции, 1 унция

Основная плата (ядро): китайское название можно назвать основной платой, медной плакированной пластиной, подложкой, используемой для создания графики внутреннего слоя или двойных панелей, она состоит из медной фольги + изоляционного слоя + тонкой меди, средний изоляционный слой представляет собой уже отвержденную смолу и стеклоткань. состав; Сердечник также можно изготовить путем прессования двух листов медной фольги + ПП при высокой температуре и давлении. Имеет определенную твердость и толщину, двойную хлебную медь.

Требования к медной фольге: Чистота: (Чистота) электролитической медной фольги должна быть выше 99,8%, катаная медная фольга должна быть выше 99,9%. Основная толщина: 1/3 унции, 1/2 унции, 1 унция, 2 унции, 3 унции, 4 унции.

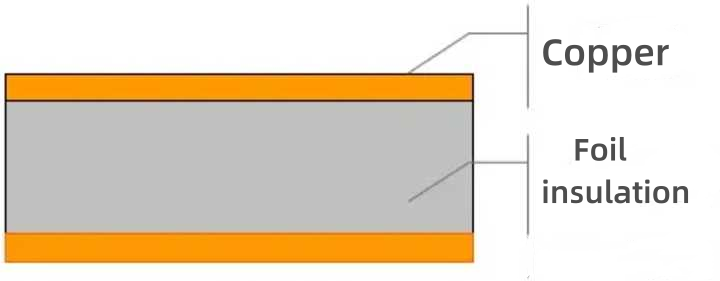

Схема состава основной платы

ПП: Препрег — это английское сокращение от Pre-impregnate, а китайское название — полуотвержденный лист, который представляет собой связующий материал листов, синтезированный смолой и носителем. При прессовании под воздействием высокой температуры и высокого давления полипропилен растворяется, а затем склеивает две сердцевины или медную фольгу, образуя многослойную плиту, которую также понимают как полузатвердевший клей, прикрепленный к стеклоткани. Состоящая из смолы и ткани из стекловолокна, стеклоткань представляет собой ряд неорганических веществ, которые после высокотемпературного плавления превращаются в аморфное состояние твердых предметов, а затем по основе переплетаются с утком, образуя армирующий материал. По типам стеклоткани можно разделить на 106, 1080, 3313, 2116, 7628 и несколько других. Смола — это термореактивный материал, который может подвергаться полимеризации и может использоваться в качестве клея между медной фольгой и арматурой (стеклотканью). По степени сшивки смолы можно разделить на: А (полностью неотвержденные); Стадия Б (полуотвержденная); Класс C (полностью отвержденный) Класс 3, все P/P, используемые в производстве, имеют состояние класса B. Ниже представлена ​​схема обычной шестислойной платы:

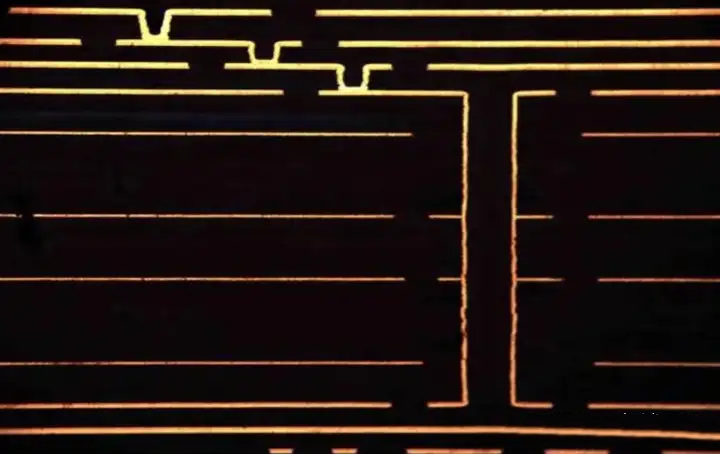

Разрез HDI подземной скважины третьего порядка

Классификация печатных плат

☆. По уровню

а. Одна панель; б. Двойная панель; в. Многослойная плата;

☆. Для готового продукта мягкое и твердое различие

а. твердая доска б. Мягкая доска c. Мягкая и твердая доска

☆ Разделено по структуре продукта

а. Общая многослойная плата B. Плата DI c. Механическая доска для глухих отверстий

☆ Разделено по использованию продукта

а. карта Голдфингера; б. Плата системы связи (системная плата, объединительная плата, системная плата HDI);

c, несущая плата IC d. высокочастотная, высокоскоростная плата; e, другие потребительские электронные продукты (такие как плата мобильного телефона, материнская плата компьютера, плата питания, металлическая подложка и т. д.)

С точки зрения распределения выходной стоимости, печатная плата в основном состоит из гибкой платы, многослойной платы, платы HDI и подложки корпуса IC, на которые приходится наибольшая доля четырех категорий продуктов.

Гибкая пластина

Также известная как гибкая плата, это печатная плата, изготовленная из гибких изолирующих подложек, таких как полиимидная или полиэфирная пленка. Гибкую плату можно сгибать, наматывать, складывать, размещать в соответствии с требованиями пространственной компоновки, а также перемещать и расширять в трехмерном пространстве, чтобы обеспечить интеграцию сборки компонентов и соединения проводов, а также облегчить сборку электрических компонентов.

Многослойная плата

Это печатная плата с четырьмя или более слоями проводящей графики. Чтобы увеличить площадь, которую можно подключить, в многослойной плате используется больше односторонних или двусторонних монтажных плат. В многослойной плите используется несколько двойных панелей, между каждым слоем плит помещается слой утеплителя (полуотвержденный лист) и приклеивается. Чтобы извлечь печатные провода, зажатые в середине изолирующей подложки, отверстия (т.е. направляющие отверстия) монтажных компонентов на многослойной плате металлизируются для соединения их с печатными проводами, зажатыми в изолирующей подложке.

Многослойная плата - это печатная плата с четырьмя или более слоями схем, которая состоит из нескольких одиночных или двойных панелей, спрессованных вместе, благодаря металлизации вторичного сверления может образовываться более сложная и более плотная информация о схеме между различными слоями печатных плат. Многослойную плату можно разделить на 4-6 слоев, 8-16 слоев, 18 слоев и более печатных плат, коммуникационного оборудования, сетевого оборудования, компьютеров, серверов в основном используются для более чем 10 слоев платы, автомобилей, бытовой техники. , промышленный контроль, медицинское оборудование и другие слои платы в основном состоят из 4-18 слоев. В настоящее время рынок в основном основан на 4–16 слоях малоэтажных плат, но спрос на высотные печатные платы с 18 слоями и выше быстро растет.

ИЧР

Это сокращение от технологии High Density Interconnect. Плата HDI — это постоянное название японских компаний, производящих соединенные между собой печатные платы высокой плотности, а в Европе и США плату HDI называют «микропористой платой». HDI - это разновидность технологии печатных плат, метод изготовления высокоточных печатных плат с развитием электронных технологий, позволяющий добиться высокой плотности проводки и обычно изготавливаемый методом штабелирования. HDI использует обычную многослойную плату в качестве основной платы, а затем слой за слоем накладывает изоляционный слой и линейный слой (то есть «укладку») и использует технологию лазерного сверления для сверления отверстий в укладке. слой, так что вся печатная плата образует межслойное соединение со скрытыми и глухими отверстиями в качестве основного режима проводимости.

По сравнению с механическим сверлением обычных многослойных плат, в HDI-платах используется технология лазерных глухих отверстий, обеспечивающая меньшую апертуру (<0,15 мм), а также более узкую ширину линий и расстояние между линиями (40-50 мкм). За счет наличия глухих отверстий между различными слоями связь между различными слоями платы HDI еще больше улучшается для достижения более сложной, точной и высокой плотности передачи информации о схеме с плотностью проводки более 117 дюймов на квадратный дюйм. Из-за своей высокой плотности платы HDI в основном используются в бытовой электронике, требующей компактности, легкости и высокой мобильности.

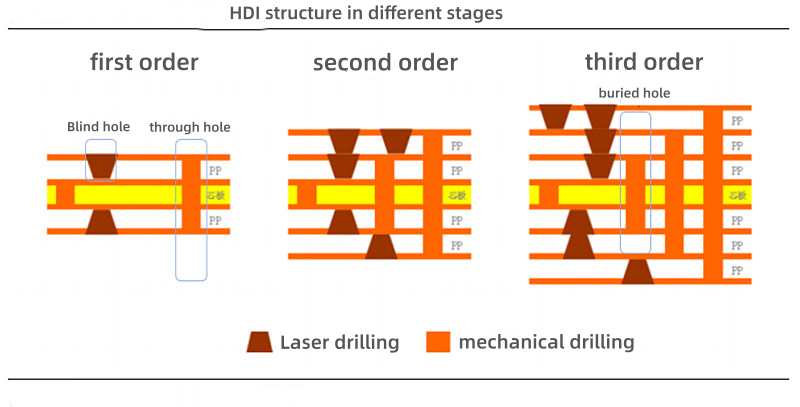

Плата HDI обычно имеет 4-16 слоев между количеством слоев, в зависимости от количества лазерного сверления, а количество слоев можно разделить на первый порядок, второй порядок, третий порядок, четвертый порядок, Anylayer HDI и другие различные типы. Порядок HDI определяется как (n-1) порядок от центрального слоя до самого внешнего слоя, если N слоев непрерывно прокладываются через глухое отверстие. Кроме того, если каждый слой схем просверливается лазером между собой для достижения какого-либо соединения слоев, это относится к технологии Anylayer HDI, которая позволяет создавать более сложные схемы с высокой плотностью.

Процесс производства плат HDI по сравнению с традиционным процессом производства печатных плат может снизить стоимость, когда плотность печатной платы превышает восемь слоев платы, стоимость изготовления платы HDI ниже, и может снизить радиочастотные помехи (RFI), электромагнитные помехи (EMI). , электростатический разряд (ESD) за счет реализации AnyLayer и повышение эффективности конструкции.

Подложка корпуса IC

Упаковочная подложка, также известная как уплотнительная плата ИС, является ключевым носителем уплотнительного звена цепи промышленности интегральных схем. В настоящее время подложка упаковки ИС обычно изготавливается из традиционной многослойной платы или платы HDI в качестве основы для обеспечения электрического соединения (перехода) между чип и печатная плата, обеспечивая при этом защиту, поддержку и канал рассеивания тепла для чипа. Помимо эффективности соответствия стандартному монтажному размеру, его можно даже встраивать в пассивные и активные устройства для достижения определенных функций системы.

Плакированная медью пластина

Полное название ламината с медным покрытием (CCL) — основного материала электронной промышленности для изготовления печатных плат (PCBS). Он изготавливается из армированного материала, например, стеклоткани, пропитанной смолой и покрытой с одной или обеих сторон медной фольгой методом горячего прессования. Плакированная медью пластина широко используется в электронной промышленности, например, в автомобильной электронике, коммуникационном оборудовании, промышленном управлении и так далее. Китай является важным рынком медных панелей, объем продаж которых, как ожидается, превысит 950 миллионов квадратных метров, а объем продаж составит около 82,7 миллиардов юаней в 2021 году. В зависимости от подложки основными типами являются стеклотканевая основа, металлическая основа (например, алюминиевая подложка). ) и керамическая пластина с медным покрытием, каждая из которых имеет разные эксплуатационные характеристики, например, алюминиевая подложка имеет отличную теплопроводность. С развитием науки и техники спрос на высокопроизводительные медные плакированные пластины увеличился, и отрасль движется к технологическим инновациям и модернизации продукции.

печатная плата

Рост отрасли производства печатных плат для автомобильной электроники

Популярность автомобильной электроники будет способствовать увеличению объема и стоимости автомобильных печатных плат. В последние годы тенденция электрификации и электронизации автомобилей очевидна, а печатные платы используются практически повсюду в автомобильных электронных системах.

Потребление ПХД в транспортных средствах, работающих на новых источниках энергии, почти в 4 раза превышает потребление традиционных транспортных средств, работающих на топливе, а цена ПХБ для велосипеда составляет более 1200 юаней. В настоящее время бортовые зарядные устройства, преобразователи постоянного тока, инверторы и системы управления батареями, предназначенные для транспортных средств на новых источниках энергии, должны использовать большое количество печатных плат. Уровень проникновения и общее количество отечественных транспортных средств на новых источниках энергии находятся на переднем крае мира, и высокие темпы роста будут сохраняться в ближайшие несколько лет, и соответствующие поставщики печатных плат получат значительную выгоду.

Интеллектуальные компоненты управления, такие как радары миллиметрового диапазона, повысят спрос на высококачественные печатные платы. Из-за частоты цепи до 2477 ГГц требования к материалу, диэлектрическим свойствам и точности печатной платы и входной медной пластины намного выше, чем у обычной печатной платы, в результате чего цена за единицу используемой печатной платы в 3-10 раз выше, чем у обычной печатной платы. из обычной доски. С постоянным проникновением интеллектуального приводного оборудования рынок высокопроизводительных печатных плат ознаменует взрыв.
