Регулировка битового числа трафаретной печати
Для более поздней сборки компонентов, особенно компонентов ручной сборки, обычно создаются схемы сборки печатной платы, используемые для размещения и позиционирования компонентов, тогда номер бита шелкографии показывает необходимость.
Номер бита шелкографии на печатной плате может быть показан или скрыт во время производства, но это не влияет на вывод сборочного чертежа.Нажмите клавишу быстрого доступа «L», нажмите кнопку, чтобы закрыть все слои, то есть закрыть все слои, а затем установите флажок, чтобы открыть только слой шелкографии и соответствующий слой паяльной маски, вы можете настроить шелкографию.
Принцип регулировки количества битов трафаретной печати и стандартный рекомендуемый размер
Ниже приведены принципы регулировки количества битов трафаретной печати и общие рекомендуемые размеры:
(1) Номера битов шелкографии отсутствуют на паяльной маске и отсутствуют после размещения продукции шелкографии.
(2) Битовые номера шелкографии четкие, а рекомендуемые размеры шрифта по ширине/высоте слова составляют 4/25 мил, 5/30 мил и 6/45 мил.
(3) Соблюдайте единообразие направления. Как правило, печатную плату не следует размещать более чем в двух направлениях, рекомендуемые буквы — слева или вниз, как показано на рисунке 11-21.
Рисунок 11-21 Направление отображения номера бита трафаретной печати

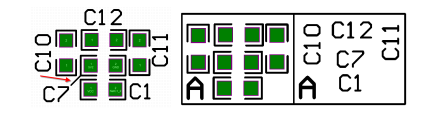

(4) Некоторые трафаретные маркировки под маятником могут быть отмечены путем размещения 2D вспомогательных линий или квадратов для удобства чтения, как показано на рисунке 11-22.
Рисунок 11-22 Вспомогательные линии и квадраты
Метод регулировки битового числа трафаретной печати
AltiumDesigner предоставляет быстрый способ настройки шелкографии — функцию «Положение текста компонента», которая позволяет быстро разместить шелкографию вокруг компонента или в центре компонента.
(1) Выберите компонент, которым нужно управлять.
(2) Нажмите клавишу быстрого доступа «AP», чтобы открыть диалоговое окно «Положение текста компонента», показанное на рисунке 11-23. В диалоговом окне отображаются два типа «Идентификатор» и «Примечание». размещение.В диалоговом окне предусмотрены два способа размещения «Идентификатор» и «Примечание», здесь «Идентификатор» в качестве примера для объяснения.
(3) «Идентификатор» обеспечивает направления вверх, вниз, вправо, влево, верхнее лево, нижнее лево, верхнее правое и нижнее правое направления, которые соответствуют цифровым клавишам на клавиатуре.Установив горячую клавишу для команды «Положение текста компонента», если вы хотите быстро разместить номер бита шелкографии выбранного компонента поверх компонента, вы можете нажать цифровые клавиши «5» и « 2» на клавиатуре, чтобы завершить операцию.' сможет завершить эту операцию, как показано на Рисунке 11-24. Размещение в других направлениях аналогично. Например, нажмите цифровые клавиши '5' и '6', чтобы разместить справа от компонент и нажмите цифровые клавиши «5» и «8», чтобы разместить их под компонентом.

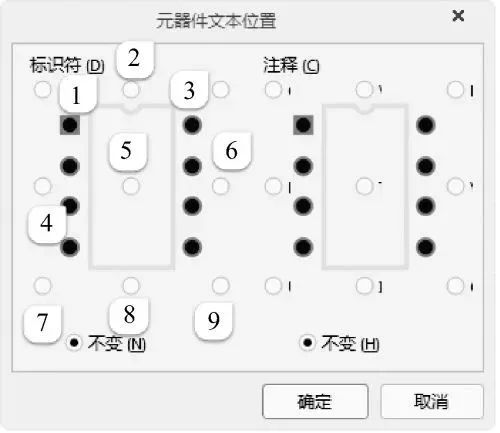

Рисунок 11-23. Диалоговое окно «Расположение текста компонента».

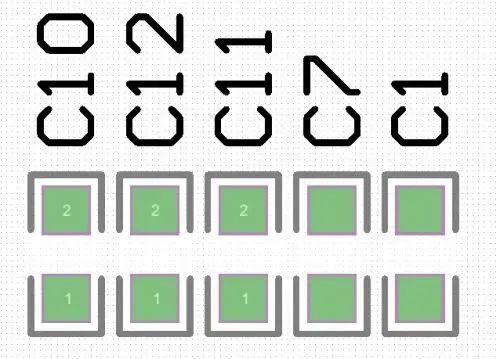

Рисунок 11-24. Номера битов, нанесенные методом шелкографии, быстро размещаются поверх компонентов.
Несколько советов по проектированию печатной платы
1. Как выбрать печатную плату?
Выбор печатных плат должен обеспечивать баланс между соответствием требованиям дизайна, массовым производством и стоимостью.Требования к проектированию включают как электрические, так и механические компоненты.Этот материальный вопрос обычно более важен при проектировании печатных плат с очень высокой скоростью (> ГГц).Например, обычно используемый в настоящее время материал FR-4 может оказаться непригодным, поскольку диэлектрические потери на частоте в несколько ГГц будут оказывать существенное влияние на затухание сигнала.С точки зрения электротехники важно отметить, что диэлектрическая проницаемость (диэлектрическая проницаемость) и диэлектрические потери на расчетной частоте подходят.
2. Как избежать высокочастотных помех?
Основная идея предотвращения высокочастотных помех заключается в минимизации помех электромагнитных полей высокочастотных сигналов, также известных как перекрестные помехи.Расстояние между высокоскоростным сигналом и аналоговым сигналом можно увеличить или добавить заграждающие/шунтирующие дорожки рядом с аналоговым сигналом.Также обратите внимание на помехи между цифровой землей и аналоговым шумом земли.
3. Как решить проблему целостности сигнала при проектировании высокоскоростных печатных плат?
Целостность сигнала в основном зависит от согласования импедансов.Факторы, влияющие на согласование импеданса, включают архитектуру и выходное сопротивление источника сигнала, характеристическое сопротивление выравнивания, характеристики нагрузки и топологию выравнивания.Решение — положиться на терминацию и корректировку топологии расклада.
4. Могу ли я добавить заземляющий провод в середине линии дифференциального сигнала?
Дифференциальные сигналы в середине общего не могут быть добавлены к земле.Поскольку принцип применения дифференциальных сигналов является наиболее важным моментом, является использование дифференциальных сигналов, связанных друг с другом (связь), что достигается за счет таких преимуществ, как подавление потока, противошумовая (помехоустойчивость) способность.Если вы добавите линию заземления посередине, это разрушит эффект связи.
5. Нужно ли при раскладке часов добавлять заземляющее экранирование с обеих сторон?
Добавлять или нет экранированное заземление зависит от ситуации с перекрестными помехами и электромагнитными помехами на плате, и можно усугубить ситуацию, если с экранированным заземлением не обращаться должным образом.
6, в проводке аллегро появляется обрезанный сегмент линии (есть небольшая коробочка), как с этим бороться?
Причина этого в том, что повторное использование модуля автоматически генерирует группу с автоматическим именем, поэтому ключом к решению этой проблемы является повторное разбиение группы, выбрав группу в состоянии Placementedit и затем разбив ее.
После выполнения этой команды переместите все маленькие рамки выравнивания, чтобы коснуться координат ix00.
7. Как максимально удовлетворить требования ЭМС, не создавая при этом слишком большого ценового давления?
Увеличение стоимости ЭМС на печатных платах обычно связано с увеличением количества слоев заземления для усиления эффекта экранирования и добавлением ферритовых шариков, дросселей и других устройств подавления высокочастотных гармоник.Кроме того, обычно необходимо согласовать структуру экранирования других организаций, чтобы вся система соответствовала требованиям ЭМС.Следующие методы проектирования печатных плат позволяют снизить электромагнитное излучение, генерируемое схемой:
(1) Насколько это возможно, используйте устройства с более медленным наклоном сигнала (скоростью нарастания), чтобы уменьшить высокочастотные компоненты, создаваемые сигналом.
(2) Обратите внимание на место размещения высокочастотного устройства: не слишком близко к внешнему разъему.
(3) Обратите внимание на согласование импеданса высокоскоростных сигналов, выравнивающего слоя и его пути обратного тока (пути обратного тока), чтобы уменьшить отражение и излучение высоких частот.
(4) В контактах источника питания каждого устройства необходимо разместить достаточное количество подходящих развязывающих конденсаторов, чтобы смягчить уровень шума на слое питания и слое земли.Обратите особое внимание на частотную характеристику и температурные характеристики конденсаторов, чтобы они соответствовали проектным требованиям.
(5) Заземление вблизи внешнего разъема может быть соответствующим образом отделено от уровня земли, и заземление разъема может быть подключено к заземлению шасси в непосредственной близости.
(6) Соответствующее использование наземных/шунтирующих трасс на какой-либо специальной высокоскоростной сигнальной стороне.Но обратите внимание на следы защиты/шунтирования на влияние характеристического сопротивления выравнивания.
(7) Силовой слой сжат внутрь на 20 H сильнее, чем земляной слой, где H — расстояние между силовым слоем и земляным слоем.
8, 2G или более высокочастотная конструкция печатной платы, микрополосковая конструкция должна следовать каким правилам?
Для проектирования ВЧ-микрополосковой линии необходим инструмент трехмерного анализа поля для извлечения параметров линии передачи.Все правила должны быть указаны в этом инструменте извлечения полей.
9. Плата печатной платы на высокоскоростном сигнале на соединении переменного тока, на каком конце лучшие результаты?
Обычно можно увидеть разные методы лечения: один ближе к принимающей стороне, а другой - к передающей стороне.
Сначала мы рассмотрим роль развязывающего конденсатора переменного тока, не более трех точек: ① исток и приемник постоянного тока различаются, поэтому изолируйте постоянный ток;② передача сигнала может иметь перекрестные помехи в компоненте постоянного тока, поэтому изолируйте сигнал постоянного тока, чтобы получить лучшую глазковую диаграмму;③ Конденсатор связи переменного тока также может обеспечивать смещение постоянного тока и защиту от перегрузки по току.В конце концов, роль конденсатора связи по переменному току заключается в обеспечении смещения постоянного тока, фильтрации постоянной составляющей сигнала, чтобы сигнал был симметричен относительно оси 0.
Так зачем же добавлять эту емкость связи по переменному току?Конечно, есть и преимущество: добавление емкости связи по переменному току, безусловно, улучшает связь между двумя каскадами и может улучшить помехоустойчивость.Важно понимать, что емкость связи по переменному току обычно является точкой разрыва импеданса высокоскоростных сигналов и может привести к замедлению фронтов сигнала.
(1) Некоторые протоколы или руководства содержат требования к проектированию, которые мы размещаем в соответствии с требованиями руководства по проектированию.
(2) Для первого требования не требуется, поэтому, если это IC-IC, поместите его ближе к принимающей стороне.
(3) Если это IC-разъем, поместите его рядом с разъемом.
10. Печатная плата на заводе, как проверить соответствие требованиям процесса проектирования?
Многие производители печатных плат проходят проверку включения-выключения сети с включением питания, чтобы убедиться в правильности всех связей, прежде чем обработка печатной платы будет завершена и отправлена с завода.В то же время все больше и больше производителей также используют рентгеновский контроль для проверки некоторых дефектов во время травления или ламинирования.Готовые платы после обработки SMD обычно проверяются с помощью теста ICT, который требует добавления контрольных точек ICT в конструкцию печатной платы.В случае возникновения проблемы можно также использовать специальное оборудование для рентгеновского контроля, чтобы исключить, является ли обработка причиной сбоя.
