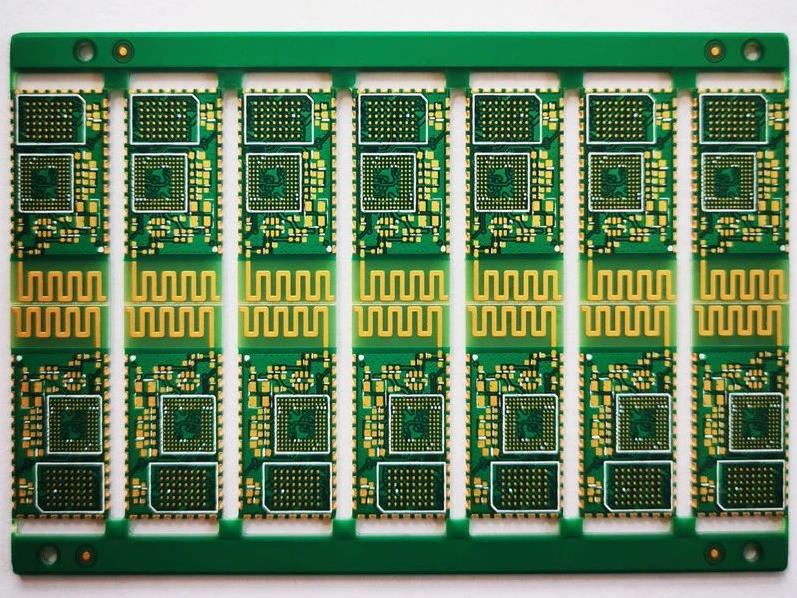

Почему вам нужно «наклеивать золото» на некоторые печатные платы? «Тонущая золотая пластина» |Золотые пальцы |Прототипирование многослойных плат |Прототипирование печатной платы?

I. Обработка поверхности печатной платы：

Антиоксидант, оловянное напыление, бессвинцовое оловянное напыление, иммерсионное золото, иммерсионное олово, иммерсионное серебро, твердое золотое покрытие, полное золотое покрытие, золотой палец, никель-палладиевое золото OSP: более низкая стоимость, хорошая паяемость, суровые условия хранения, короткий срок службы. время, экологически чистый процесс, хорошая пайка, ровная.

Оловянный спрей: оловянная распылительная плата, как правило, представляет собой многослойный (4-46 слоев) высокоточный прототип печатной платы, в ряде крупных отечественных средств связи, компьютеров, медицинского оборудования и аэрокосмических предприятий, а также в исследовательских подразделениях может использоваться золотой палец (соединительный палец). представляет собой карту памяти и слоты памяти между соединительными частями, все сигналы передаются через золотой палец.

Золотой палец состоит из множества проводящих контактов золотого цвета, поскольку его поверхность покрыта золотом, а проводящие контакты расположены как пальцы, поэтому его называют «золотым пальцем».Золотой палец на самом деле находится на медной плате с помощью специального процесса, а затем покрывается слоем золота из-за сильной стойкости золота к окислению, а также очень высокой проводимости.Однако из-за высокой цены на золото в настоящее время используется больше памяти вместо луженой, оловянный материал 1990-х годов начал распространяться, нынешние материнские платы, память, видеокарты и другое оборудование «Золотой палец» почти Всегда используется оловянный материал, только некоторые из высокопроизводительных серверов / рабочих станций будут продолжать использовать позолоченные контактные точки!Практика, цена естественно дорогая.

Во-вторых, зачем использовать позолоченные платы?

С ростом интеграции ИС их ножки становятся все более плотными.В процессе вертикального напыления олова сложно превратить тонкую подушку в плоскость, что затрудняет монтаж SMT;В дополнение к оловянной распылительной доске срок использования (срок годности) очень короткий.А позолоченная пластина как раз решает эти проблемы:

1, для процесса поверхностного монтажа, особенно для сверхмалых настольных наклеек 0603 и 0402, поскольку плоскостность контактной площадки напрямую связана с качеством процесса печати паяльной пасты, качество последней пайки оплавлением играет решающую роль в влиянии качество всей доски, поэтому часто можно увидеть всю позолоченную доску в процессе наклейки на стол высокой плотности и сверхмаленького размера.

2, на стадии испытания, из-за воздействия таких факторов, как закупка компонентов, часто не доска для немедленной сварки, но часто приходится ждать несколько недель или даже месяцев, прежде чем использовать позолоченную плату, которая будет использоваться срок службы (срок годности ), чем свинцово-оловянный сплав во много раз дольше, поэтому с удовольствием пользуемся.Плюс позолоченная печатная плата на этапе образца стоимости плат из свинцово-оловянного сплава по сравнению с разницей.

Но по мере того, как проводка становится все более плотной, ширина линий и расстояние доходят до 3-4MIL.

Поэтому возникает проблема короткого замыкания золотого провода: частота сигнала становится все выше и выше из-за скин-эффекта, вызванного сигналом в многослойном покрытии при передаче, ситуация с качеством сигнала становится более очевидной.

Эффект скиннинга относится к тому факту, что при высокочастотном переменном токе ток имеет тенденцию концентрироваться на поверхностном потоке провода.Согласно расчету, глубина скиннинга связана с частотой.

В-третьих, зачем использовать иммерсионную золотую пластину?：

Для решения вышеуказанных проблем позолоченных плат печатная плата с погруженным золотом имеет следующие основные особенности.

1, поскольку кристаллическая структура, образованная иммерсионным золотом и позолоченным, не одинакова, иммерсионное золото будет более желтого цвета, чем позолоченное, клиенты будут более удовлетворены.

2. Поскольку кристаллическая структура, образованная погружением золота и покрытием золотом, не одинакова, погружение в золото легче сваривать, чем покрытие золотом, что не приведет к дефектам сварки и жалобам клиентов.

3. Из-за погружения золотой пластины на никель-золото наносятся только подушечки, скин-эффект при передаче сигнала в медном слое не окажет влияния на сигнал.

4. Из-за того, что кристаллическая структура погруженного золота более плотная, чем позолоченная, ее нелегко произвести окислением.

5, из-за погруженной золотой пластины на никель-золото прилегает только подушечка, поэтому золотая проволока не образуется из-за микрокороткого замыкания.

6, из-за того, что погружная золотая пластина прилегает только к никель-золоту, поэтому сопротивление пайки линии и сочетание медного слоя более прочные.

7, проект не повлияет на поле при выплате компенсации.

8, поскольку погруженное золото и золотое покрытие, образованное кристаллической структурой, не одинаковы, напряжение погруженной золотой пластины легче контролировать, для продуктов со связкой более благоприятно для обработки склеивания.В то же время, это также связано с тем, что погруженное золото мягче, чем позолоченное, поэтому погруженная золотая пластина для изготовления золотого пальца не является износостойкой.

9, плоскостность погруженной золотой пластины и срок службы так же хороши, как позолоченная пластина.

IV. Погружная золотая пластина против позолоченной пластины：

Фактически процесс золочения делится на два вида: один для гальваники, другой для утонувшего золота.

Для процесса позолоты влияние олова на олово значительно снижается, а влияние иммерсионного золота на олово немного лучше;если только требования производителя не связаны, или теперь большинство производителей выберут процесс иммерсионного золота!Обычно обычная обработка поверхности печатных плат для следующих материалов: позолоченные (позолоченные, позолоченные), посеребренные, OSP, аэрозольная банка (свинцовая и бессвинцовая), в основном для FR-4 или CEM-3 и прочие картоны из материалов на бумажной основе и с канифольной поверхностной обработкой;на олове плохо (есть олово плохо) этот кусок, если исключить паяльную пасту, например, причины производства и производственного процесса производителей патчей.

Вот только о проблеме с печатной платой сказано, что есть несколько причин:

1. При печати на печатной плате бит PAN проверяет, есть ли на поверхности сочащаяся масляная пленка, она может блокировать эффект олова;это можно сделать для проверки теста на дрейф олова.

2, бит PAN смачивающего бита от того, соответствует ли конструкция требованиям, то есть может ли конструкция колодки быть достаточной, чтобы обеспечить роль поддержки деталей.

3. Подушечка не загрязнена, что можно использовать для проверки результатов ионного загрязнения;Вышеупомянутые три пункта в основном производители печатных плат должны учитывать ключевые аспекты.

О преимуществах и недостатках нескольких способов обработки поверхности, каждый из которых имеет свои сильные и слабые стороны!

Позолоченный, он может увеличить время хранения печатной платы, а из-за изменений температуры и влажности внешней среды небольшие (по сравнению с другой обработкой поверхности), как правило, можно сохранять около года;обработка поверхности оловом спреем, а затем снова OSP, две обработки поверхности в температуре окружающей среды и влажности во время хранения, чтобы обратить внимание на многих.

В общем, обработка поверхности тонущего серебра немного отличается, цена также высока, условия хранения более требовательны, необходимо использовать обработку бумажной упаковки без серы!А срок консервации около трёх месяцев!С точки зрения эффекта олова, иммерсионное золото, OSP, олово для распыления и т. д. на самом деле почти одинаково, производитель в основном должен учитывать экономичный аспект!
