Статья, которая поможет вам понять отверстие для штампа на печатной плате

Что такое отверстие для штампа на печатной плате?

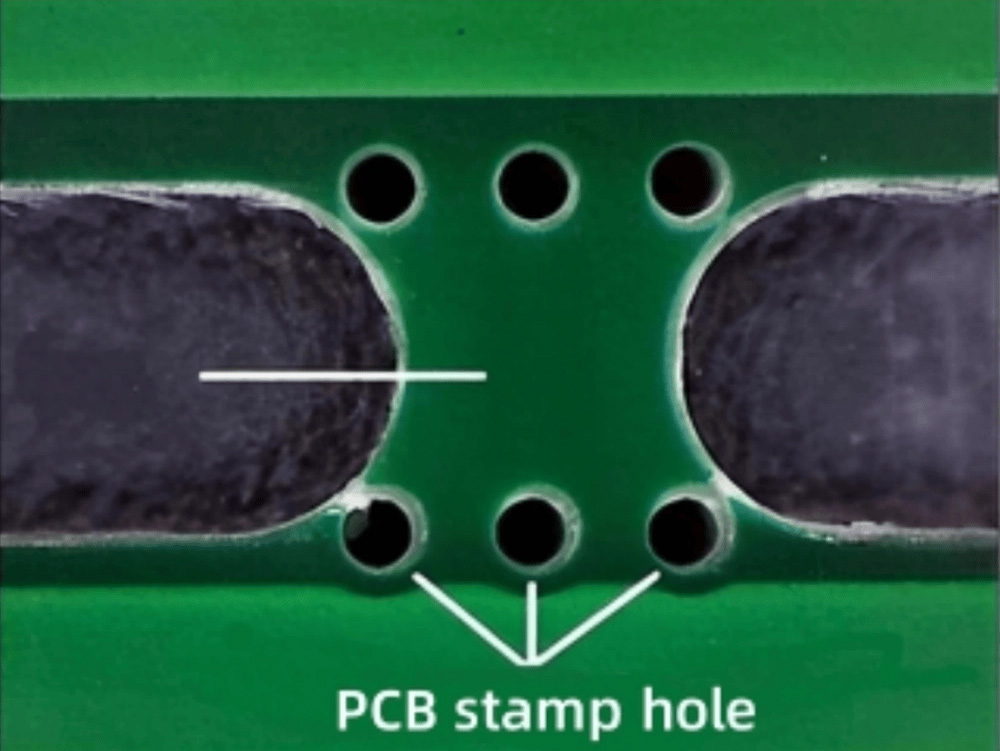

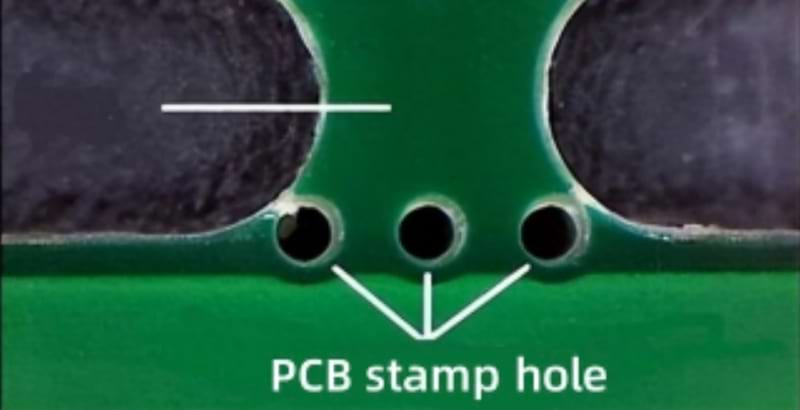

Штамповочные отверстия — это отверстия в панели материнской платы, которые используются для соединения небольших печатных плат, составляющих массив, что позволяет легко извлекать компоненты из печатной платы.

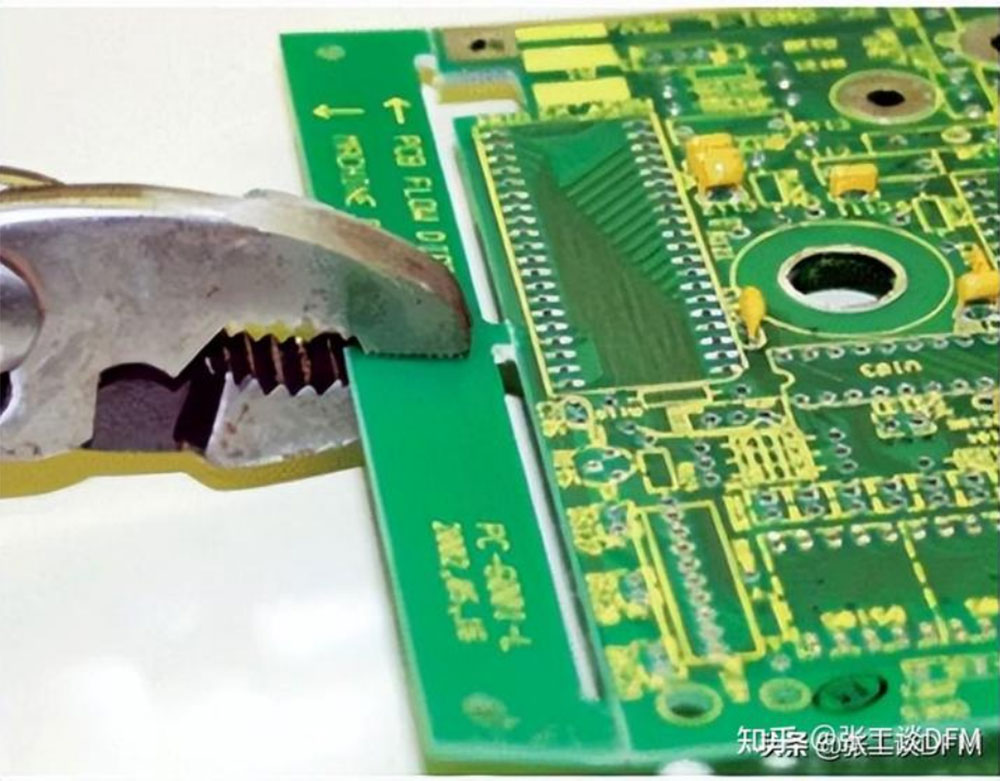

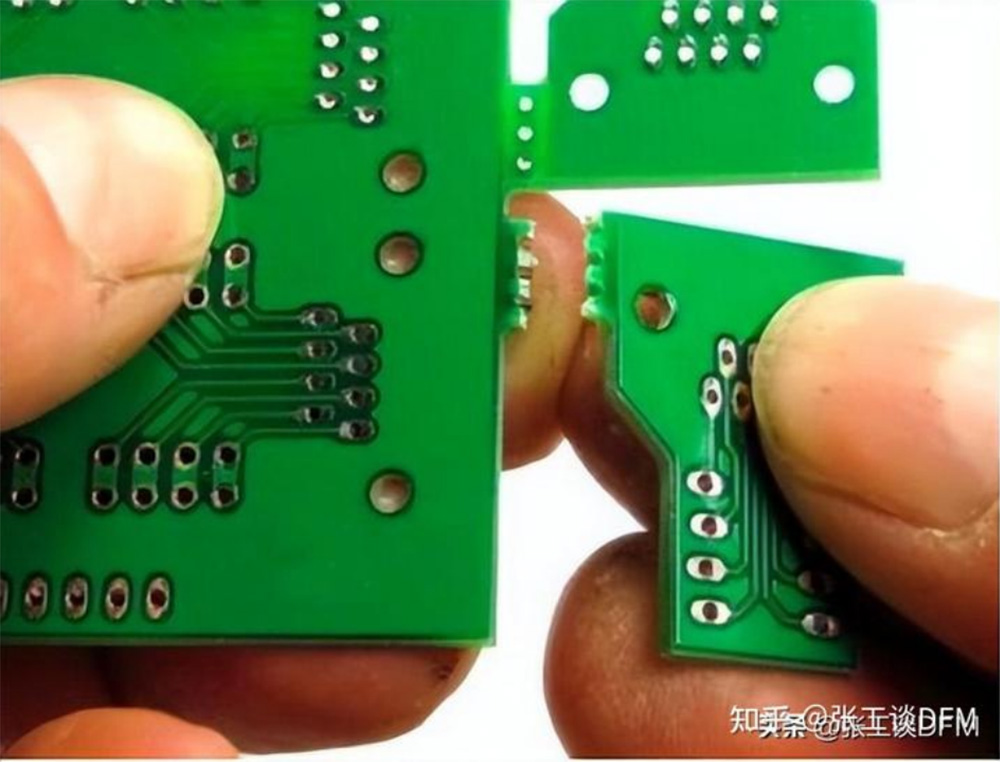

Отверстия для штампов перфорированы и ломаются при нажатии, что позволяет снимать компоненты, не повреждая саму печатную плату.

Роль отверстия для штампа печатной платы

1. Вы можете соединить небольшие печатные платы в набор.

Если у вас есть несколько печатных плат, которые необходимо соединить, и они слишком малы для использования разъема, вы можете использовать отверстия для штампа, чтобы соединить их вместе.Перфорации позволят току течь через печатную плату и подключаться к другим печатным платам поблизости.

2. Может передавать питание и данные между двумя разными печатными платами/устройствами.

Если вам нужно устройство, которое может взаимодействовать с другим устройством, вы можете использовать отверстия для штампов.

Различия между отверстиями штампа печатной платы и V-образными канавками

1. V-ОТРЕЗ

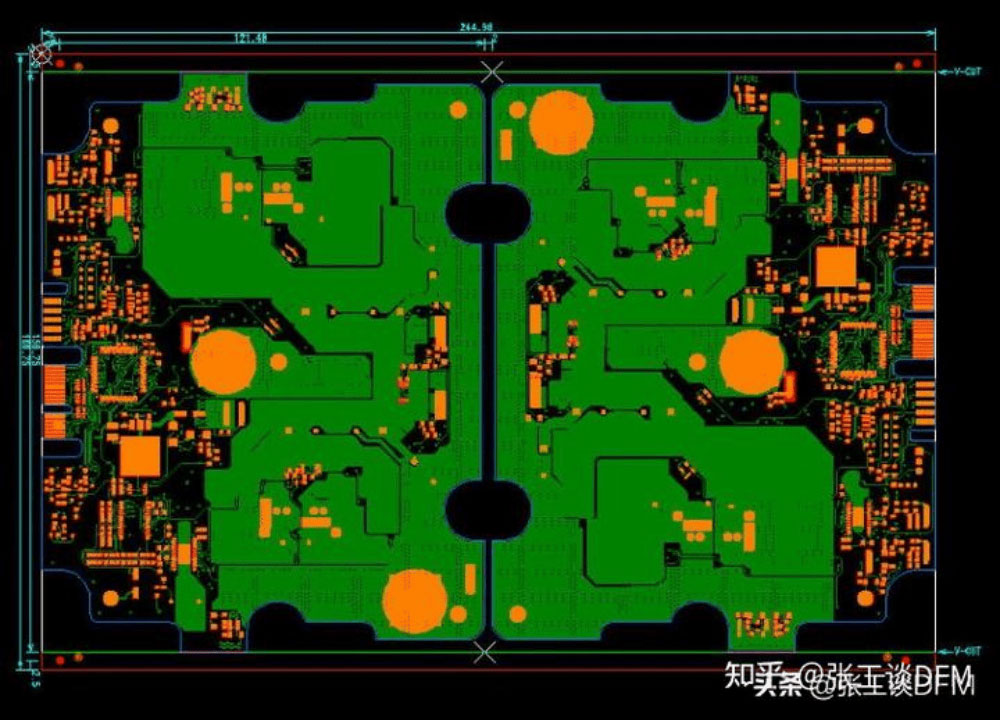

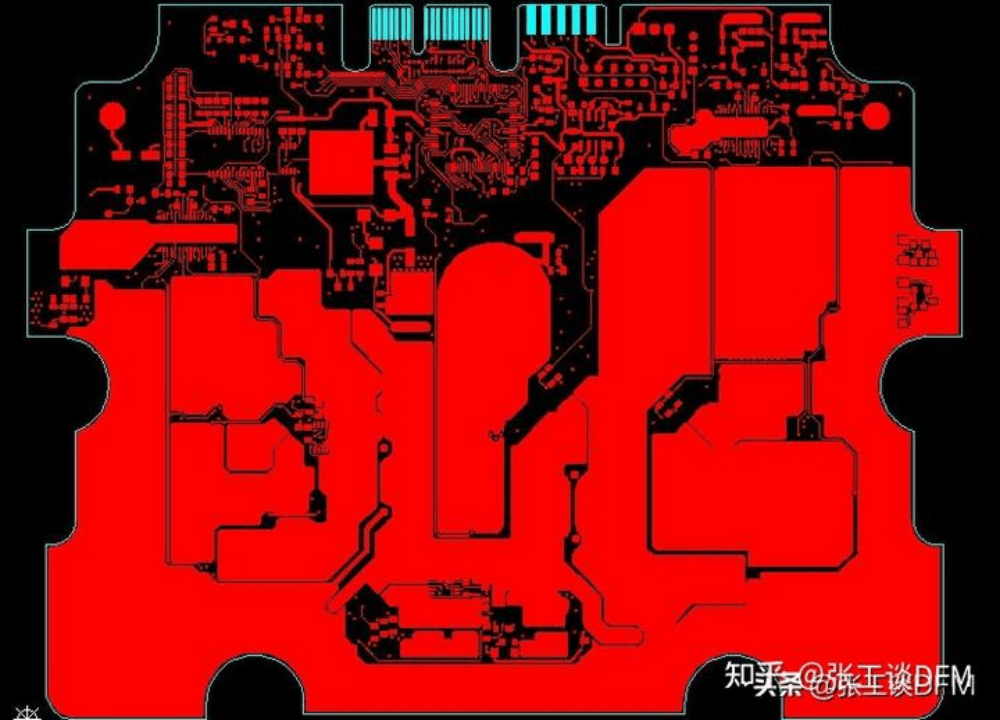

V-образная канавка является наиболее распространенным способом сборки печатной платы. V-CUT означает, что несколько плат или одну и ту же плату можно объединить и соединить вместе, а затем после обработки печатной платы на станке V-CUT между досками вырезать V-образную деталь. канавка, которую можно сложить в процессе использования или перед инкапсуляцией.

При использовании двухсторонней V-образной канавки глубину V-образной канавки следует контролировать примерно на уровне 1/3 (сумма канавок с обеих сторон), размер канавки должен быть точным, а глубина одинаковой.

Преимущества V-образных пазов:

· Более низкая стоимость

· Легче производить

· Качество будет лучше и менее подвержено деформации

2. Отверстие для штампа на печатной плате

Во многих конструкциях вместо V-образных канавок используются штампованные отверстия на печатной плате.

Преимущества штампованных отверстий:

· более высокая прочность, может быть сломана напрямую, в отличие от метчиков, которые необходимо резать на фрезерном станке

· Чем больше отверстие, тем большую площадь поверхности захватит клей, что облегчает установку и предотвращает перемещение печатной платы.
