Статья, посвященная гибкой плате FPC, от основ до глубины процесса интерпретации.

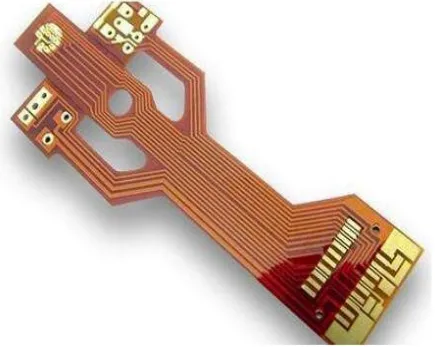

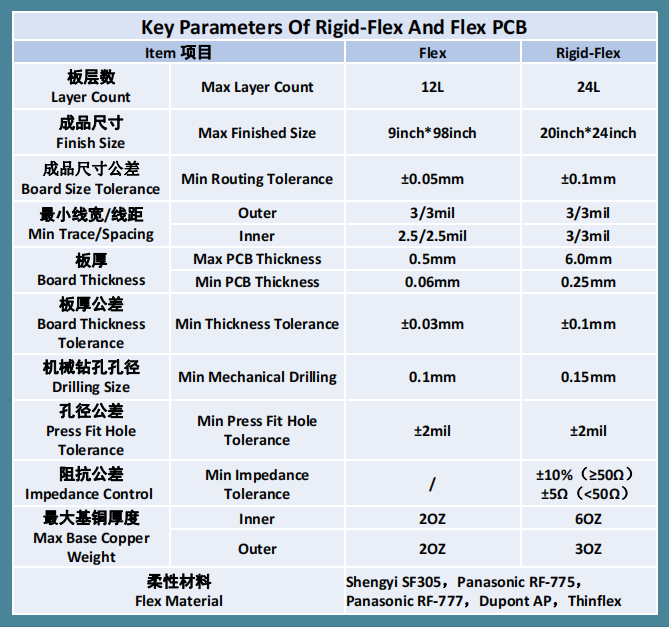

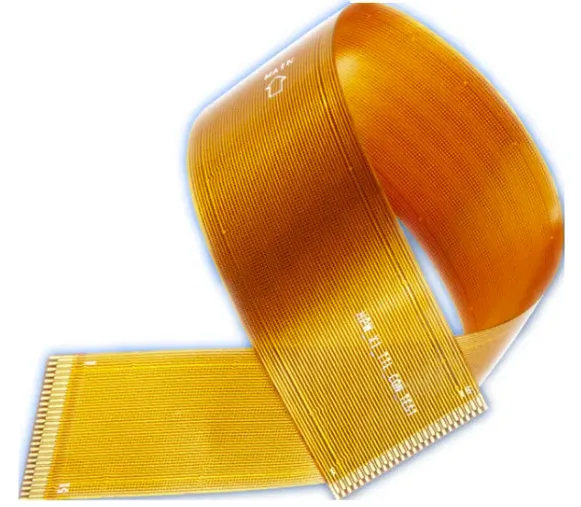

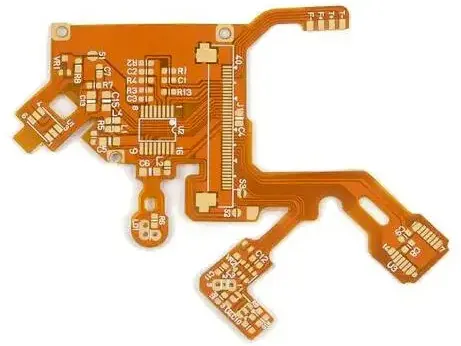

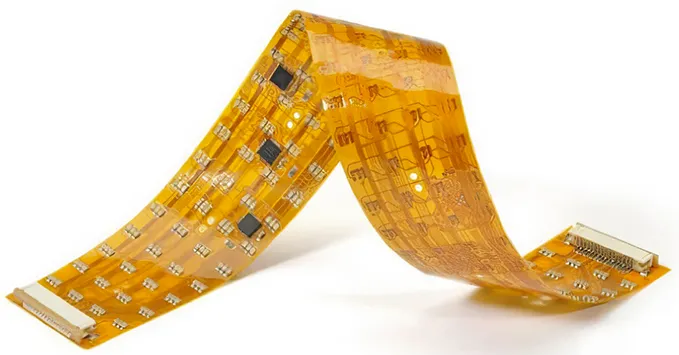

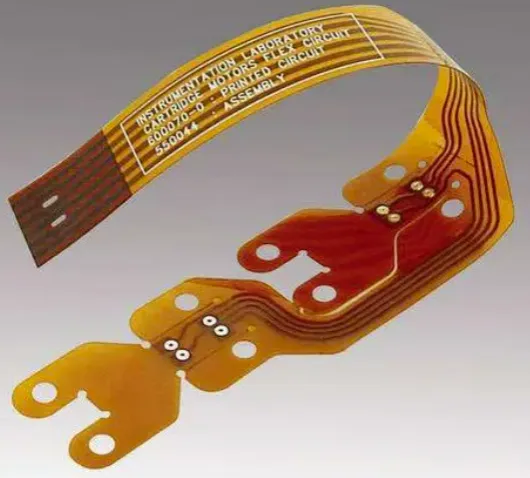

Гибкая печатная плата (Flexible Printed Circuit, сокращенно FPC), также известная как гибкие печатные платы, гибкие монтажные платы, изготовлена ​​из полиимидной или полиэфирной пленки в качестве подложки с высокой степенью надежности, превосходные гибкие печатные платы.Он характеризуется высокой плотностью проводки, легким весом, небольшой толщиной и хорошей гибкостью.

1. Точки выбора FPC

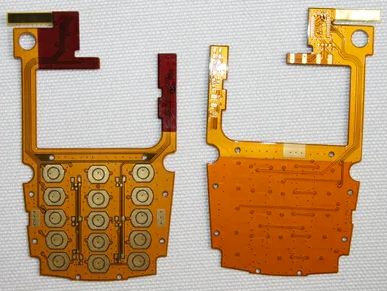

А. Выбор боковых клавиш/клавиш

Для боковых клавиш выбрана двухсторонняя электролитическая медь 18/12,5 (кроме специальных), для основных клавиш — двусторонняя электролитическая медь 18/12,5 (кроме специальных).Боковые клавиши, основной ключ при изгибе не имеет особых требований, приварен к материнской плате над фиксированной линией, но перед использованием необходимо обеспечить изгиб вперед и назад более 8 раз без исключения.К толщине клавиш предъявляются строгие требования, в противном случае это повлияет на ощущение клавиш, поэтому мы должны удовлетворить требования клиента к общей толщине.

Б. Выбор соединительных кабелей

Выбор соединительного провода 18/12,5 двухсторонняя электролитическая медь (кроме специального).Основная роль заключается в соединении, особых требований к изгибу нет.Сварку на обоих концах можно зафиксировать, но перед использованием необходимо обеспечить изгиб вперед и назад более 8 раз без исключения.

С. Выбор материала для чехлов

Выберите одностороннюю неклейкую электролитическую медь 1/30Z для двустороннего слайдера, материал мягкий и пластичный;Для двухстороннего слайдера выберите двухстороннюю неклейкую электролитическую медь 1/30Z, материал мягкий и пластичный.Двусторонняя неклейкая электролитическая медь 1/30Z для слайдера, срок службы двухстороннего слайдера будет лучше, чем односторонняя неклейкая электролитическая медь 1/30Z для двухстороннего слайдера.Если структурных проблем нет, рекомендуется спроектировать FPC как двусторонний слайдер, насколько это возможно.Стоимость, использование двухсторонней химической меди 1/30Z, чем использование односторонней химической меди 1/30Z, стоимость основного материала увеличивается примерно на 30%, но при использовании этого материала производительность будет улучшена, срок службы также может быть увеличен. быть улучшено, чтобы обеспечить стабильность использования этого типа доски.

Д. Выбор материалов для многослойных плат

Многослойные платы изготовлены из несклеенной электролитической меди толщиной 1/30Z, мягкой и податливой.Шлепанцы созданы для того, чтобы выдержать испытание, не имея никаких структурных проблем.

Э. Выбор вспомогательных материалов

Выбор клейкой бумаги, обычная плата не требует SMT, может использоваться без высокой термостойкости клейкой бумаги (например, класс боковой клавиатуры), необходимость SMT должна быть выбрана высокая термостойкость клейкой бумаги (например, клавиатура требуется для SMT).

Ф. Выбор проводящих материалов

Выбор проводящей клейкой бумаги, обычный проводящий клей для требований к проводимости не высок (например, класс обычной клавиатуры), проводящие характеристики лучше, требования к проводящим характеристикам высоки, и необходимо использовать класс клейкой бумаги (например, специальная клавиатура и т. д.), но это клейкую бумагу вообще не рекомендуется использовать, так как цена слишком высока.

Проводящая ткань может быть проводящей, но ее вязкость не идеальна и обычно применима к классу клавиатуры.

Чистый проводящий клей представляет собой проводящее вещество высокой интенсивности, обычно используемое для склеивания стали, но не рекомендуется использовать этот чистый проводящий клей, поскольку цена слишком высока.

2. На что следует обратить внимание при проектировании FPC

А. Усиление поверхности золотом, проводящий материал серебряной пасты

Золотая сторона армирования с использованием ламинирования из чистого клея, армирования и чистого клея просверливается, а затем из отверстий выпадает серебряная паста, чтобы обеспечить хорошее заземление платы и армирования, значение сопротивления этого метода близко к 0 Ом.В настоящее время для более идеального метода производства область использования в основном связана с разъемом многослойной платы (требования к заземлению) и другими требованиями и требованиями к заземлению с разъемом различных типов плат.

Б. Выбор арматуры

Армирование PI подходит для распределительных щитов с выдвижными пальцами.Такие доски должны использовать армирование PI, другие типы досок и другие позиции, кроме положения заглушки, не рекомендуется использовать армирование PI, материал недостаточно прочен и цена выше.

Арматура FR-4 подходит для большинства досок, таких как шпонки, боковые шпонки и т. д., но эту арматуру следует прижимать чистым клеем, чтобы она лучше играла роль в армировании.

Стальная арматура подходит для многослойных плат с разъемами, а также для односторонних и двусторонних плат.Твердость этой арматуры относительно высока, производимые доски относительно плоские, а SMT также лучше эксплуатируется.Для всех типов плат с разъемами рекомендуется использовать стальную арматуру (кроме тех, которые необходимо заземлять с золотой арматурой).

С. Проектирование перфораций

Отверстие не должно располагаться в зоне изгиба, иначе оно не выдержит испытания.

Д. Конструкция отверстия для заземления электромагнитной пленки

Заземляющее отверстие электромагнитной пленки не должно располагаться в зоне изгиба и скольжения, иначе это серьезно повлияет на срок службы FPC на изгиб и скольжение.

Э. Текстовый дизайн

Текст не должен располагаться в зоне изгиба и скольжения, иначе это серьезно повлияет на срок службы FPC на изгиб и скольжение.

Ф. Окно из чистого клея для откидных и раздвижных панелей

Отверстия из чистой резины должны быть расположены как можно ближе к концам зон изгиба и скольжения, чтобы обеспечить долговечность этого изделия.

3. Проектирование схемы FPC

А. Дизайн отверстия для клавиатуры

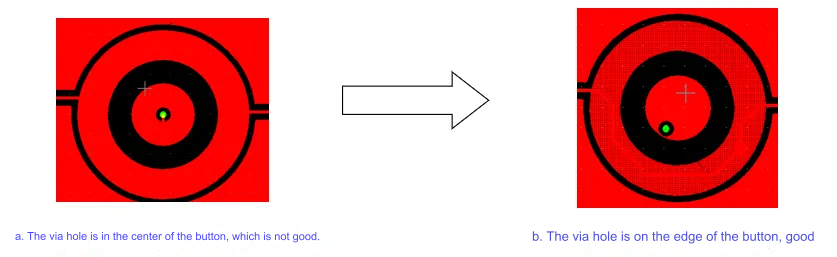

Отверстие в центре ключа следует переместить к краю, а не в центр ключа, чтобы избежать плохого контакта используемого ключа.Клавиши разделены на два типа: круглые клавиши и овальные клавиши, размер листа DOME 3, 4, 5 и 3 × 3, 3 × 4, 4 × 5, односторонняя клавиатура FPC, чем купольный лист, на 0,3 мм больше, чем клавиши на ФПК составляет не менее 3,6, 4,6, 5,6 и 3,6×3,6, 3,6×4,6, 4,6×5,6, если размера размера недостаточно для осуществления соответствующей компенсации.

Б. Размещение конструкции перфорации

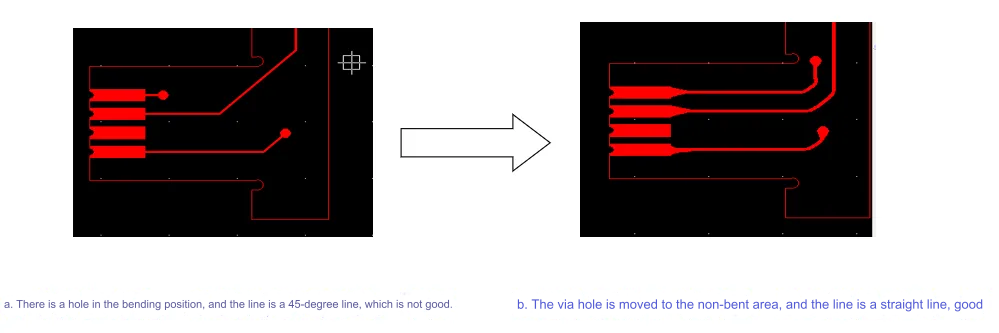

Над отверстием в зоне изгиба следует переместить его в негибкую зону, чтобы избежать поломки отверстия во время гибки;линию в зоне изгиба лучше всего делать прямой и максимально утолщать линию.

С. Стандартная компенсация за мастер-ключи

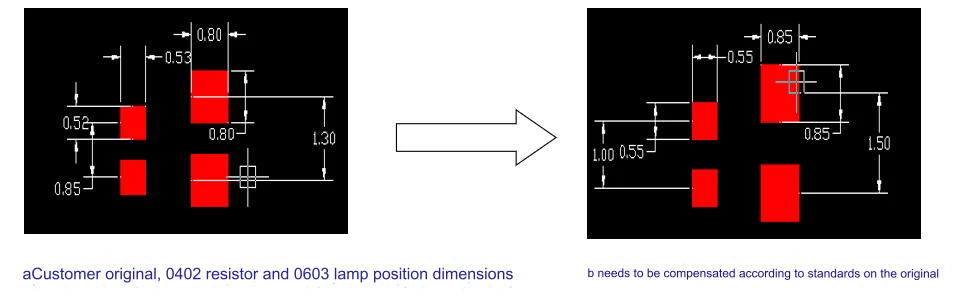

Контактные площадки лампы/резистора/конденсатора мастер-ключа должны быть компенсированы в соответствии со стандартной конструкцией.

Д. Конструкция линии подключения кнопок

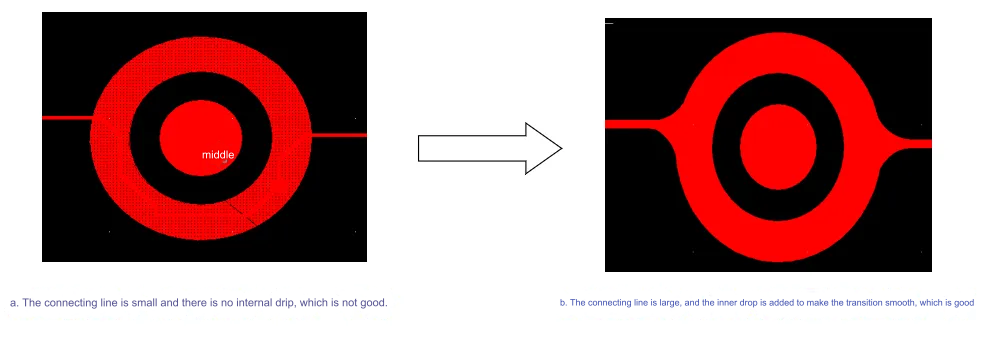

Ширина соединительной линии клавиши составляет минимум 0,2 мм, в месте пересечения с клавишей необходимо добавить плавный переход внутренней капли, поэтому к внутренней капле следует добавить площадки.

Э. Ключевой наушник, дизайн подушечки микрофона

Ключевая трубка, подушечки микрофона в результате обычной ручной сварки, поэтому, если операция неуместна, подушечки легко упасть, поэтому подушечки необходимо увеличить, чтобы давление уплотнения упаковки (как показано ниже зеленым цветом для посылка запечатывает открытое окно).

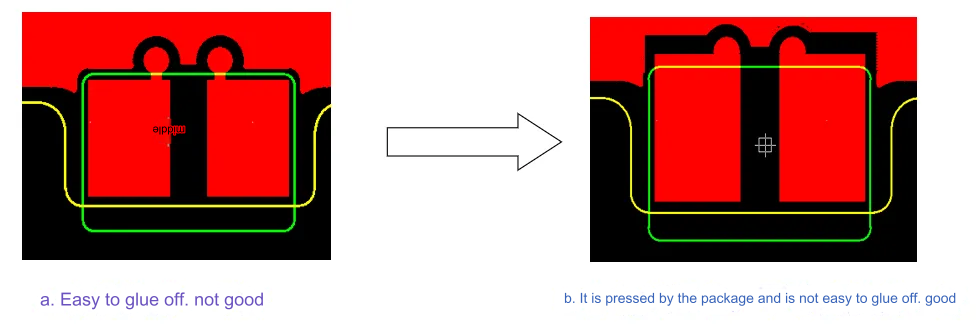

Ф. Конструкция удлинения разъема

Разъем основного ключа удлиняется на 0,2 мм с одной стороны в разрешенных условиях, чтобы уплотнение упаковки прижималось, а соединяемые пальцы модифицировались настолько, насколько это возможно, для соединения за пределами открытого окна уплотнения упаковки, и заземляющие пальцы имеют такой же размер, как стандартные, чтобы избежать соединения олова и ухудшения качества поверхностного монтажа.

Г. Боковые кнопки с усадкой

Если боковые кнопки имеют выступы на краю платы, их следует усадить более чем на 0,15 мм, чтобы предотвратить переворачивание медной оболочки кнопок.

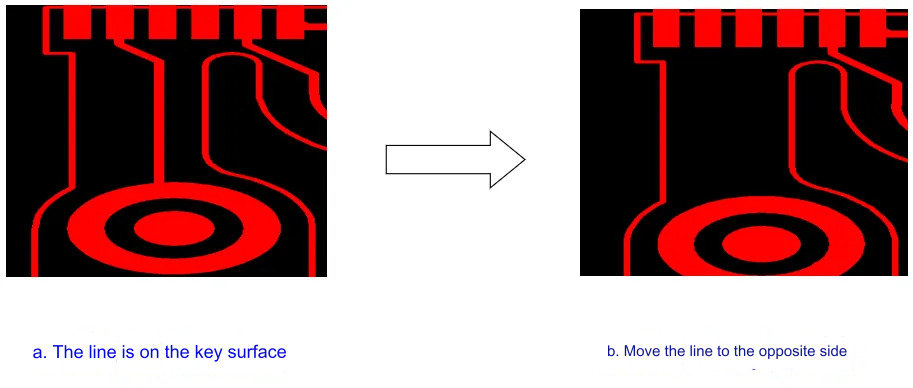

ЧАС. Конструкция прокладки кабеля боковой кнопки

Боковые торцы клавиш с проводами к кнопкам лучше перенести на противоположную сторону.

Я. Требования к оформлению окна-конверта

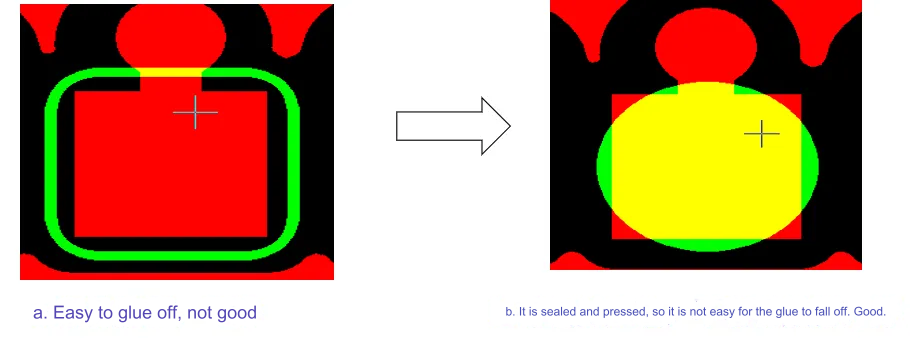

Окно конверта должно быть на 0,1 мм больше, чем контактные площадки, и, если его можно изменить, оно должно быть как можно большим, чтобы избежать проблем с выравниванием.Окна лампы/конденсатора/резистора на основном ключе позволяют корпусу давить на площадки, чтобы предотвратить их падение (зеленый цвет на следующем рисунке — это окно упаковки).

Дж. Конструкция коврика и окна с ковриком

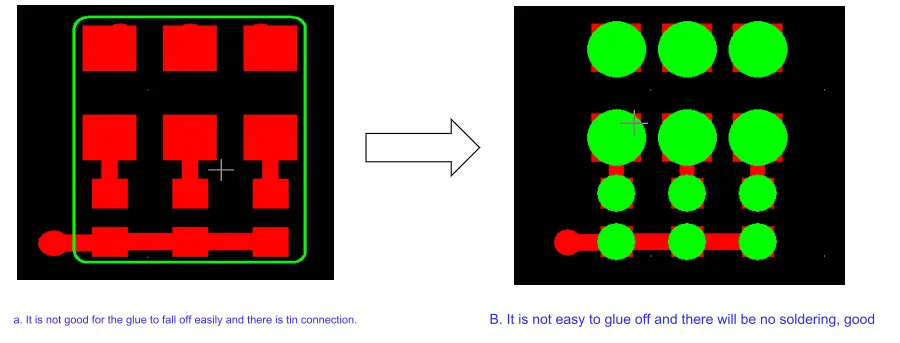

Накладка и накладка подключены, старайтесь не открывать окно (за исключением особых обстоятельств), чтобы не вызвать даже олово, влияющее на качество SMT (следующий рисунок зеленого цвета для упаковки открытого окна).

К. Гибкая конструкция

Изгиб клавиатуры невелик, в основном изгиб в сборе, но если изогнутая область части конструкции не подходит, это также повлияет на установку и использование, в процессе проектирования необходимо учитывать следующие моменты: переднее и заднее окно для пальца не должны быть спроектированы по одной и той же прямой линии, чтобы избежать концентрации напряжения, переднее и заднее окно для пальцев должно быть смещено на 0,5 мм (припаяно к материнской плате на стороне короткой стороны банки на стороне длинной стороны) ), передняя часть пальца имеет зазубрины, и чтобы добавить отверстия для утечки олова, отверстия для утечки олова должны быть расположены в шахматном порядке.

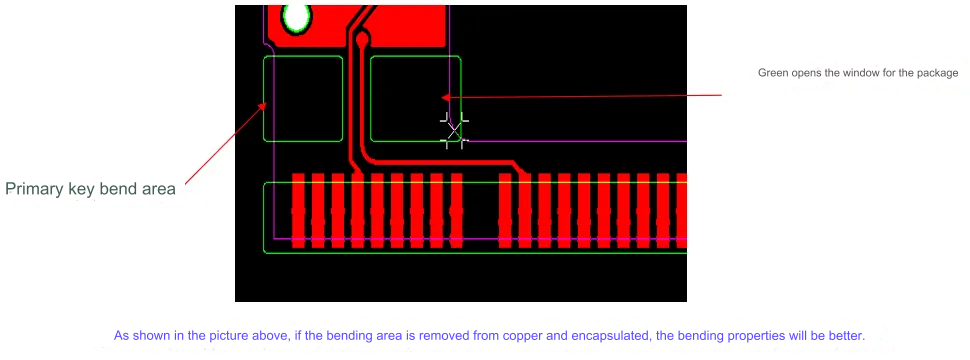

Л. Проектирование зоны гибки

Зону изгиба следует сделать мягкой, а большую медную оболочку превратить в сетку или удалить медь и деинкапсулировать.

М. Основная конструкция заземления

Место заземления основного ключа следует сделать мягким, лицевую сторону сделать в виде сетки, обратную сторону в области сгиба удалить медь и снять оболочку, а в месте заземления добавить переотверстие (как показано ниже зеленым цветом для открытого окна конверта).

4. Требования к дизайну чехлов

А. Проектирование и модификация линии

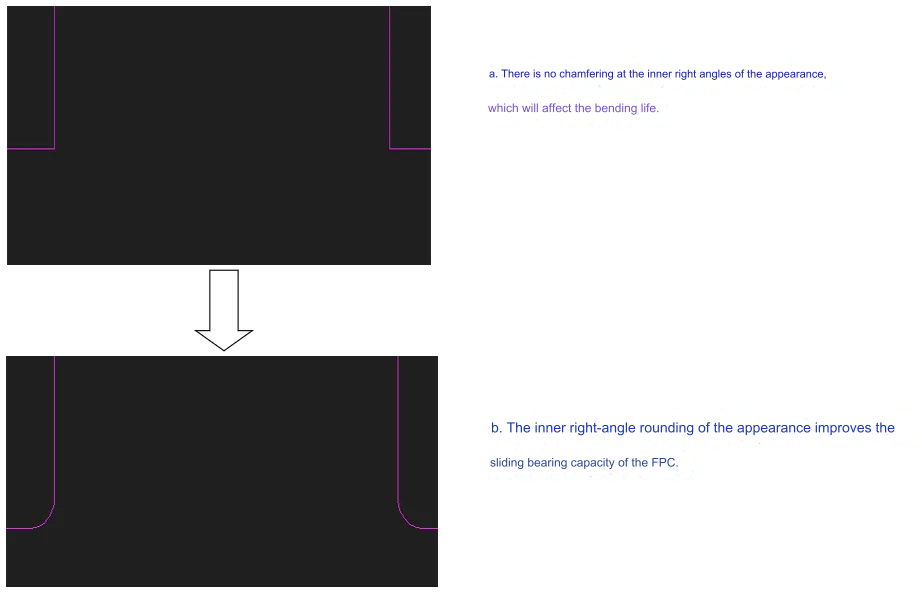

Внутри формы прямого угла должна быть скошена фаска, чтобы улучшить силу скольжения FPC, область скольжения линии, насколько это возможно, чтобы идти прямо (например, на рисунке), не может дойти до уровня прямой линии, должна быть скошена (например, как на рисунке b), если линия может быть компенсирована компенсацией (следующий рисунок зеленого цвета для открытого окна из чистой резины).

Б. Дизайн раздвижной зоны

Отверстие в скользящей накладке не может находиться в зоне скольжения, в противном случае это повлияет на сгибаемость, а отверстие ближе к зоне изгиба отодвинется.

С. Конструкция штекерной платы

Для плат с заглушками целевые отверстия должны быть расположены со стороны пальцев, биты IC с разъемами должны быть растянуты как можно дальше и допущены к прижатию уплотнением упаковки, а положение трубки у вилки должно находиться в центр пальца.

Д. Заземление области сдвижной крышки

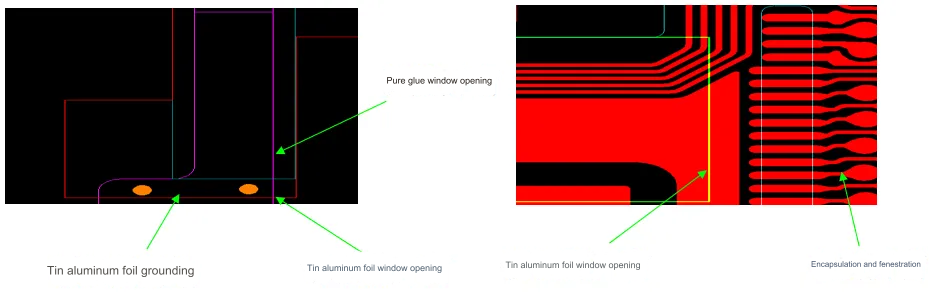

Сдвижная крышка обычно имеет требования к конструкции экранирования, может использоваться защита из оловянной алюминиевой фольги и серебряной пасты (некоторые используют отдельную экранирующую плату, обычно используемую в триггерной машине), серебряная паста при изгибе в несколько раз выше, легко упасть И, таким образом, при количестве изгибов, требуемом для более высокого уровня, рекомендуется использовать экранирование из оловянной алюминиевой фольги, оловянная алюминиевая фольга должна быть заземлена, чтобы обеспечить экранирующий эффект, положение заземления оловянной алюминиевой фольги, насколько это возможно, Сделайте это на двух концах нескользящей зоны. Если можно заземлить только в скользящей зоне, положение заземления не должно выполняться снаружи, насколько это возможно, а положение двух концов оловянно-алюминиевой пластины Фольга должна быть больше, чем позиция чистой резины.

Э. Требования к процессу нанесения флэш-покрытия

Чтобы обеспечить мягкость области скольжения, чтобы избежать омеднения, которое утолщает медную фольгу и влияет на срок службы изгиба, помимо того, что область изгиба не покрыта медью, другие области покрыты медью, но должны быть больше чем окно из чистой резины, соединение не может быть выполнено в зоне расслоения и иметь форму волны, чтобы предотвратить концентрацию напряжения (следующий рисунок желтого цвета для вторичной медной области).

Ф. Процесс флэш-покрытия

Для нанесения покрытия требуется 3 минуты, вторичное меднение для обозначения площади.

Г. Проектирование зоны гибки

Большая медная обшивка в области изгиба должна быть как можно лучше покрыта сеткой, и если на обратной стороне нет линий, используйте отделку по периметру.

ЧАС. Модификация линии и меры предосторожности

Все прямые углы внутри формы должны быть скошены, область области сгиба должна быть скошена и закруглена, линия в области сгиба должна быть максимально совмещена с прямыми линиями и дугами, а когда позволяют условия, обеспечить защиту от разрыва. линии должны быть добавлены, и в области изгиба не должно быть переточки.

Я. Добавление противоразрывных линий.

Угловую часть профиля необходимо защитить от разрывов, добавив рипкорд.

Дж. Конструкция окна из чистой резины

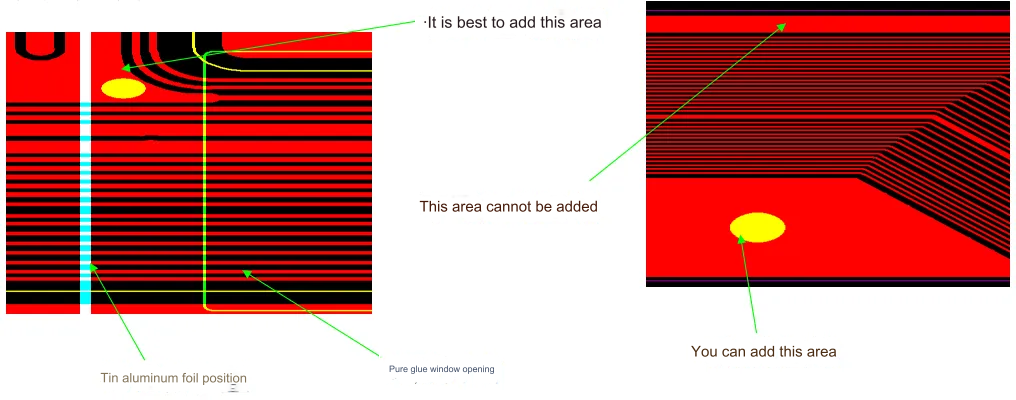

Оконные проемы из чистой резины как можно большего размера, есть заземляющие углы места, как правило, устанавливаются изогнутые требования к площади, чтобы сделать мягким.Для многослойных плат угол заземления также должен учитывать толщину заземляющей меди, слишком толстой для сварки.

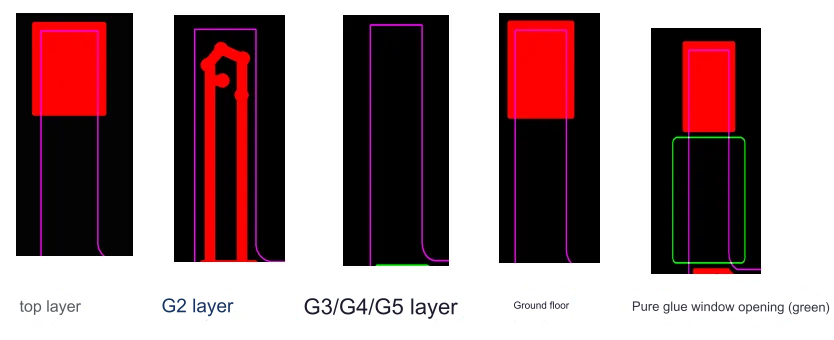

К. Гибкая конструкция угла заземления

На следующем рисунке представлена ​​схема модификации угла заземления шестислойной платы, угол заземления из чистой резины как можно больше, медная оболочка угла заземления только три слоя (верхний и нижний слой и слой внутреннего слоя, другой слой меди) Заземляющий провод входит во внутренний слой и добавляется в отверстие, верхнюю и нижнюю часть корпуса нужно удалить, чтобы максимизировать мягкость угла заземления и обеспечить заземление меди на толщину земли.

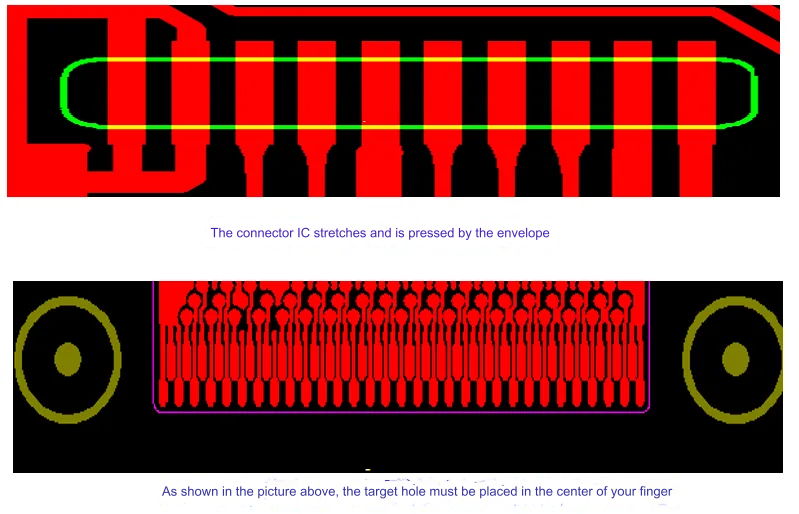

Л. Конструкция удлинения разъема IC

Разъем IC, насколько это возможно, в обе стороны удлинения, пакет можно максимально прижать, пакет в допустимом диапазоне наружу шире, чтобы облегчить сварку SMT, и по диагонали плюс 0,3 мм МАРК. точка, конкретный подход для ссылки на практику разъема клавиатуры.Отверстия для сверления чистой резины для наклеивания мягкой доски (вставьте чистую резину, когда отверстия на мягкой доске) все отверстия просверлены, чтобы предотвратить перелив чистой резины, влияющий на производство линии.Олово-алюминиевая фольга должна быть заземлена, положение заземления, насколько это возможно, в негибкой зоне, а также олово-алюминиевая фольга для покрытия области без клея, олово-алюминиевая фольга из сварочного пакета ИС должна быть выше 0,8 мм. оконная насадка для предотвращения сварочного короткого замыкания.

М. Противотускная конструкция профиля с двумя отверстиями для шлепанцев.

Отверстия для штифтов многослойной откидной пластины с двумя отверстиями должны быть обработаны против притупления и отделены от отверстий для позиционирования профиля.

Н. Дизайн окна из чистого клея

Многослойная откидная пластина с окном для чистого клея с отверстием минимум 0,8 мм, все сверления не могут быть просверлены в области без клея, в CAM добавляются установочные отверстия и вспомогательные отверстия должны быть открыты окно для чистого клея.

О. Конструкция контактной площадки на обоих концах

Для многослойных плит необходимо провести испытание, необходимо сделать оберточную/клейкую бумагу/армирование, чтобы покрыть форму отверстий для положения трубы, чтобы освободить место для обработки, освободить место для отверстия минимум 3,0 (отверстия для позиционирования формы 2,5).Внутренняя линия многослойной доски для шлепанцев находится вдали от формы как можно большего размера, обычно составляет более 0,25 мм, внешний слой обычно составляет более 0,25 мм (минимум 0,0,2 мм), чтобы линия не спешила к линии. .Концы разъема IC четырех контактных площадок должны быть увеличены до середины контактной площадки в 1-2 раза (в зависимости от наличия места), чтобы конструкция могла предотвратить использование разъема при сборке.

5. Требования к конструкции ЖК-платы

А. Линия для улучшения конструкции паяемости

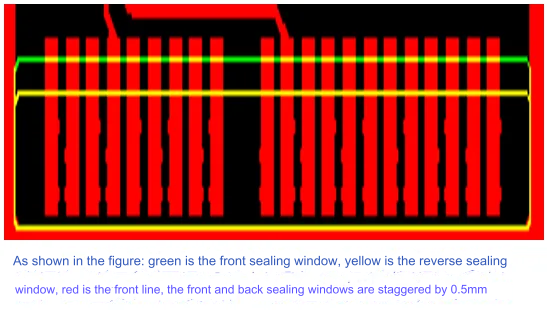

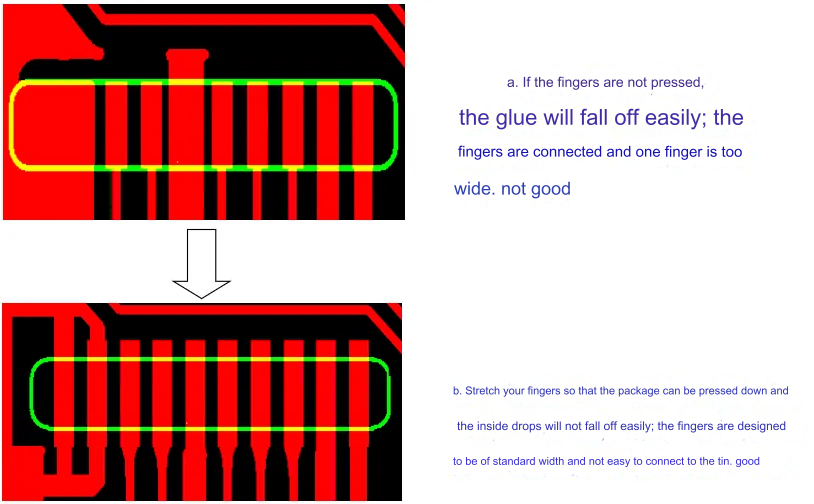

Конец пальца для сварки под давлением переднего и заднего окна смещен на 0,5 мм, а передняя и задняя части упаковки прижимаются к пальцу, чтобы предотвратить поломку пальца и увеличить утечку из жестяных отверстий и полуотверстий, чтобы улучшить свариваемость.

Б. Тонкая конструкция с удлинением пальцев

Независимый палец на конце тонкого пальца должен быть удлинен так, чтобы уплотнение упаковки прижималось более чем на 0,3 мм, а внешний конец формы - на 0,5 мм, чтобы улучшить сцепление пальца с доской и предотвратить отбортовку при штамповке в форме.

С. Конструкция инкапсуляции среднего пальца

Положение пальца в середине платы ЖК-дисплея должно допускать прижатие уплотнением упаковки более чем на 0,3 мм.

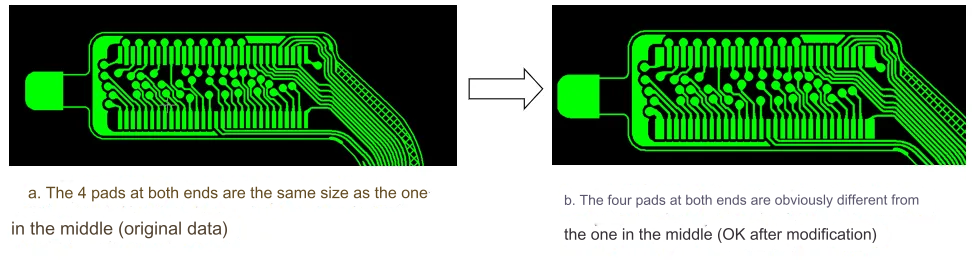

Д. Середина конструкции выравнивания колодки

Линия на окне площадки обычно просверлена, и для нажатия на углы площадки, площадка в середине выравнивания должна быть центрирована (расстояние от открытого окна конверта равно), размер площадки соответствует стандарту. требования, не соответствующие требованиям, подлежащим возмещению.

Э. Тонкий дизайн реверса пальца

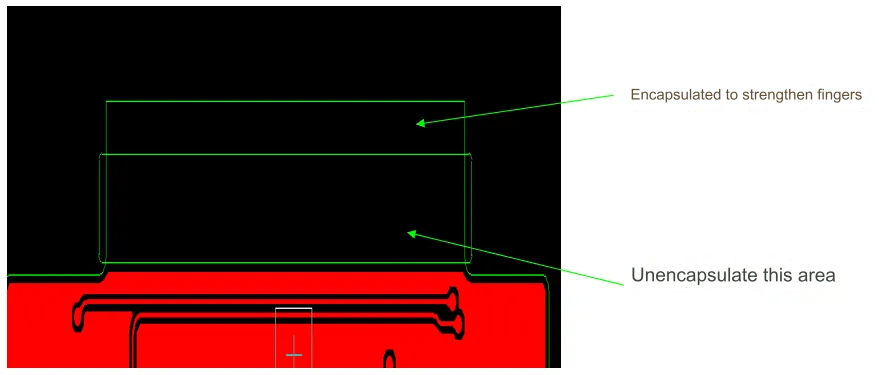

Область обратного сгиба тонкого пальца следует развернуть, а обратную сторону тонкого пальца оставить обернутой, чтобы укрепить конец пальца.

Ф. Конструкция сетки для замены медной обшивки в зоне изгиба

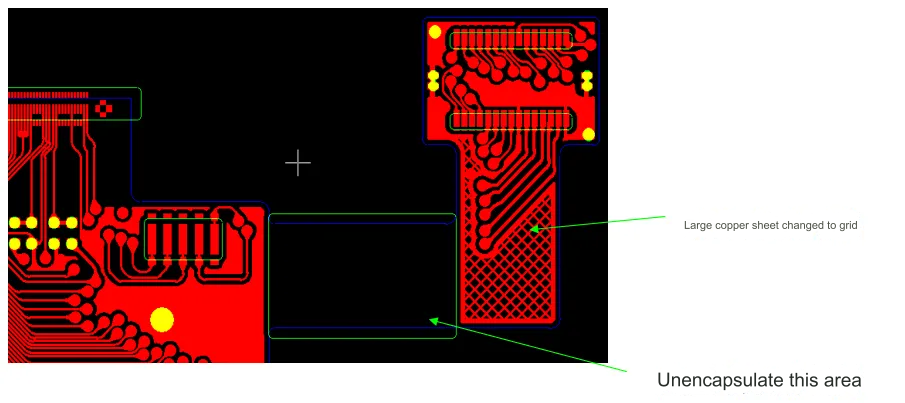

Большая медная оболочка в области изгиба преобразуется в решетчатую обработку, а герметизация удаляется из области изгиба, где удаляется инкапсуляция беспроводного затравки.

Г. Встроенная точечная конструкция MARK

Чтобы облегчить SMT, на плате ЖК-дисплея необходимо добавить точки MARK внутри платы размером 1,0 мм (инкапсулированное окно 1,5 мм), расположенные на концах битов компонента, расположение следующей фигуры размером 1,0 мм.

ЧАС. Дизайн формы вилки

При наличии заглушек следует обратить внимание на то, чтобы профиль расстояния между левой и правой заглушками был равным, а не равным для регулировки, и для использования мишени кольцо мишени должно быть сделано на боковой стороне вилки.

Я. Требования к пресс-форме

Тонкие пальцы и заглушки формы должны указывать местоположение и поверхность, заглушки указывают важные размеры, форма формы необходима для открытия переходной матрицы (сначала пробейте тонкие пальцы, информация для добавления переходных отверстий), для расположения арматура для обозначения места и лица.Жидкокристаллические платы должны поставляться последовательно, точку подключения необходимо добавить в соответствующем месте, укрепляющий бит, насколько это возможно, чтобы не добавлять бит для пальца / вилки / гибочный бит / в автономном режиме или подушечки ближе к местоположение добавить нельзя.

Технологическая схема производства ФПК

Традиционный анализ потока динамического FPC на следующей диаграмме: производственный процесс на каждой фабрике в основном одинаков, но для повышения производительности динамического FPC компания в основном использует описанный выше процесс, черные дыры вместо меди + тонкая медь. плазма вместо химического удаления клея, чтобы сделать точную тонкую линию;а также в выборе материалов и оборудования, а также в технологических прорывах.
