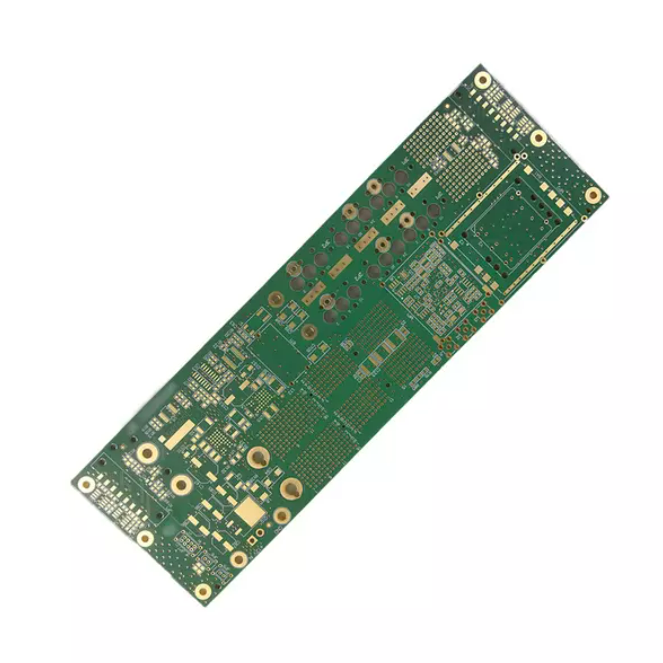

Технология поверхностного монтажа (SMT) является ключевой в современном производстве Это позволяет создавать более быстрые, меньшие по размеру и более эффективные устройства. печатных плат .
В этой статье мы объясним, что такое SMT, как он работает, и сравним его со старыми технологиями, такими как THT.
В Ruomei Electronic мы предоставляем высококачественные SMT-решения для современной электроники. Узнайте больше о нашей продукции сегодня.
SMT означает технологию поверхностного монтажа. Это процесс, используемый для крепления электронных компонентов непосредственно к поверхности печатной платы (PCB), а не для вставки их через отверстия в плате. В этом методе используются меньшие по размеру и более эффективные компоненты, которые монтируются плоско на плате, что позволяет создавать более компактные конструкции с высокой плотностью размещения. Компоненты SMT имеют более короткие выводы или вообще не имеют выводов, что делает их подходящими для небольших устройств, требующих компактных решений.
SMT отличается от традиционной технологии сквозных отверстий (THT) способом монтажа компонентов. В THT компоненты имеют выводы, которые проходят через отверстия в печатной плате и припаяны на противоположной стороне. Напротив, компоненты SMT располагаются на поверхности печатной платы, что устраняет необходимость в отверстиях и позволяет ускорить процесс сборки. Это ключевое отличие позволяет лучше использовать пространство, повысить плотность компонентов и повысить эффективность производства.
Процесс начинается с нанесения паяльной пасты на поверхность печатной платы. Эта паста, состоящая из мелких металлических частиц, взвешенных во флюсе, наносится на колодки, где будут размещены компоненты. Трафарет для паяльной пасты часто используется для точного и равномерного нанесения пасты, обеспечивая покрытие только необходимых участков.
После нанесения паяльной пасты компоненты размещаются на печатной плате с помощью устройства для захвата и размещения. Эти машины высокоавтоматизированы и могут устанавливать тысячи компонентов в час. Точность и скорость этой машины позволяют создавать печатные платы высокой плотности с крошечными и точными компонентами. Размещение осуществляется в режиме реального времени в контролируемых условиях, чтобы обеспечить правильное совмещение компонентов с контактными площадками.
После размещения печатная плата попадает в печь оплавления. Процесс оплавления включает нагрев платы до температуры, при которой паяльная паста плавится и образует прочную электрическую связь между выводами компонента и контактными площадками печатной платы. Плата постепенно охлаждается, затвердевая припой и закрепляя компоненты на месте. Этот процесс имеет решающее значение для обеспечения высококачественных и надежных паяных соединений.
Шаг | Описание |
Нанесение паяльной пасты | Нанесите паяльную пасту на площадки печатной платы с помощью трафарета, чтобы подготовиться к размещению компонентов. |
Размещение компонентов | Автоматизированная машина для захвата и размещения точно размещает компоненты на печатной плате. |
Пайка оплавлением | Печатная плата проходит через печь оплавления, где паяльная паста плавится для склеивания компонентов. |
Инспекция | Визуальный и автоматизированный оптический контроль (AOI) для обеспечения правильного размещения и пайки. |
Одним из наиболее существенных преимуществ SMT перед THT является скорость процесса сборки. SMT позволяет автоматически размещать компоненты, что происходит быстрее и точнее, чем ручное размещение, используемое в THT. Этот высокоскоростной процесс приводит к сокращению сроков выполнения работ, что идеально подходит для крупносерийного производства.
Компоненты SMT меньше по размеру и требуют меньше места, чем их аналоги THT, что обеспечивает более высокую плотность компонентов на печатной плате. Это дает возможность создавать более компактные и легкие электронные устройства. Например, современные смартфоны и планшеты значительно выигрывают от SMT, поскольку он позволяет размещать более мощные компоненты в меньшем форм-факторе.
Компоненты SMT соединяются с помощью процесса пайки, называемого пайкой оплавлением, что обычно приводит к более прочным и надежным соединениям. Этот процесс гарантирует равномерное распределение паяных соединений и отсутствие дефектов, что повышает общую долговечность и надежность печатной платы.
Выгода | Описание |
Более высокая плотность компонентов | SMT обеспечивает более высокую плотность компонентов, что идеально подходит для компактной электроники. |
Повышенная надежность | Компоненты SMT более надежны и долговечны благодаря лучшим методам пайки. |
Более высокая скорость производства | Автоматизированное размещение компонентов сокращает время сборки и повышает эффективность производства. |
Экономическая эффективность | Благодаря меньшему количеству ручных процессов SMT снижает затраты на рабочую силу и потери материала. |
Пассивные компоненты, такие как резисторы, конденсаторы и катушки индуктивности, необходимы в большинстве печатных плат. В SMT эти компоненты доступны в более компактных и эффективных формах, что делает их идеальными для компактных конструкций. Например, резисторы для поверхностного монтажа значительно меньше и могут быть размещены с большей плотностью по сравнению с резисторами для сквозного монтажа, что способствует экономии места на плате.
Активные компоненты, такие как диоды, транзисторы и интегральные схемы (ИС), играют решающую роль в управлении потоком тока внутри схемы. SMT позволяет уменьшить размер этих компонентов, что позволяет производителям разместить больше функциональности в меньшем и более мощном пространстве. Интегральные схемы (ИС), такие как микроконтроллеры, микропроцессоры и ИС управления питанием, обычно используются при сборке SMT.
Правильное размещение компонентов имеет жизненно важное значение для обеспечения функционирования печатной платы по назначению. Компоненты должны быть расположены стратегически, чтобы минимизировать длину электрических дорожек, уменьшить электромагнитные помехи (EMI) и оптимизировать тепловые характеристики платы. Такие компоненты, как развязывающие конденсаторы, следует размещать рядом с контактами питания, а высокочастотные компоненты следует располагать таким образом, чтобы снизить шум.
Конструкция контактных площадок печатной платы, где компоненты подключаются к плате, важна для успешной сборки SMT. Контактные площадки должны соответствовать спецификациям компонентов, чтобы обеспечить надежное паяное соединение. Неправильная конструкция контактной площадки может привести к ухудшению паяных соединений, что приведет к электрическим сбоям. Хорошо продуманная разводка печатной платы помогает обеспечить эффективную пайку, уменьшить количество дефектов и повысить общую производительность производственного процесса.
Процесс пайки оплавлением очень чувствителен к изменениям температуры. Неправильно контролируемый температурный профиль во время оплавления может привести к дефектам пайки, таким как «надгробие», когда компоненты частично отрываются от платы, или соединения холодной пайки. Температурный профиль должен быть оптимизирован в соответствии с требованиями к материалам компонента и печатной платы.
SMT быстрее и эффективнее, чем THT, особенно в условиях массового производства. Благодаря полностью автоматизированным машинам SMT может обрабатывать большие объемы печатных плат за меньшее время, сокращая затраты на рабочую силу и время выполнения заказа. THT, напротив, часто предполагает ручную установку и пайку, что может замедлить производство.
Особенность | SMT (технология поверхностного монтажа) | THT (сквозная технология) |
Размер компонента | Компоненты меньшего размера, идеально подходящие для конструкций с высокой плотностью размещения | Более крупные компоненты, подходящие для приложений с высокой мощностью |
Скорость производства | Ускоренная сборка благодаря автоматизации | Медленнее из-за ручных процессов |
Надежность | Более надежные паяные соединения, лучше подходят для высокочастотных цепей. | Более надежная механическая поддержка крупных компонентов. |
Процесс сборки | Полностью автоматизировано с помощью машин для захвата и размещения | Ручная вставка и пайка компонентов |
Экономическая эффективность | Снижение общих производственных затрат за счет автоматизации | Более высокие затраты на рабочую силу и более длительное время сборки |
SMT превосходно справляется с работой с небольшими компактными компонентами. Для компонентов, требующих более серьезной механической поддержки, таких как большие разъемы или конденсаторы повышенной прочности, THT по-прежнему является предпочтительным методом. Однако для большинства современных электронных устройств SMT идеален из-за его способности работать с высокопроизводительными компонентами высокой плотности.
SMT подходит для компактной бытовой электроники, где пространство имеет большое значение. Он используется в смартфонах, ноутбуках и других устройствах, где размер и производительность имеют решающее значение. С другой стороны, THT идеально подходит для применения в промышленном оборудовании или силовой электронике, где компоненты испытывают большие механические нагрузки и требуют более прочных паяльных соединений.
SMT был разработан в 1960-х годах как альтернатива технологии сквозного монтажа. Первоначально процесс был дорогим, а доступность компонентов была ограничена. Однако по мере развития производственных процессов и совершенствования технологий SMT стал более доступным и недорогим, что привело к широкому распространению.
К 1990-м годам SMT стал стандартом в бытовой электронике. Внедрение более мелких и более надежных компонентов позволило создавать такие устройства, как смартфоны и ноутбуки, с гораздо большей функциональностью и портативностью, чем когда-либо прежде. По мере роста потребительского спроса на компактные и высокопроизводительные устройства компания SMT оказалась в авангарде удовлетворения этой потребности.
С появлением новых технологий, таких как 5G, Интернет вещей и искусственный интеллект, SMT будет продолжать развиваться. Эти технологии требуют еще более компактных и эффективных конструкций, и SMT адаптируется к удовлетворению этих потребностей. Ожидайте, что в ближайшие годы еще более мелкие компоненты, более быстрые методы производства и более совершенные технологии будут способствовать дальнейшим инновациям.
Технология поверхностного монтажа (SMT) произвела революцию в производстве печатных плат, позволив создавать более быстрые, эффективные и компактные конструкции. Он играет ключевую роль в современной электронике, стимулируя инновации в потребительских товарах и телекоммуникациях. Благодаря таким преимуществам, как более высокая скорость производства, лучшая плотность компонентов и повышенная надежность, SMT имеет решающее значение для создания высокопроизводительных устройств. Понимание процесса SMT обеспечивает производство высококачественных, надежных и экономичных печатных плат.
Ruomei Electronic предлагает высококачественные SMT-решения, которые отвечают растущим требованиям современной электроники, помогая повысить производительность и эффективность продукции.
О: SMT означает технологию поверхностного монтажа — метод монтажа электронных компонентов непосредственно на поверхность печатной платы.
Ответ: SMT обеспечивает более быстрое производство, более высокую плотность компонентов и более надежные паяные соединения по сравнению с традиционной технологией сквозных отверстий (THT).
Ответ: SMT улучшает сборку печатных плат, обеспечивая автоматическое размещение компонентов, ускоряя производство и снижая затраты на рабочую силу.
О: В SMT используются такие компоненты, как резисторы, конденсаторы, микросхемы и разъемы, предназначенные для поверхностного монтажа с минимальным количеством выводов или без них.
