6 методов ламинирования печатных плат + 5 этапов проектирования ламинирования печатных плат

1.Что такое ламинация печатной платы?

Наслаивание печатных плат (PCB) — это важнейший аспект проектирования печатных плат, который включает в себя стратегическое расположение проводящих слоев внутри платы для достижения желаемых электрических характеристик и механической прочности. Вот введение в то, что влечет за собой многослойное размещение печатной платы, с акцентом на сигнальные слои, плоские слои и смешанные слои:

1. Сигнальные слои:

• Сигнальные слои — это проводящие слои, используемые для маршрутизации электрических сигналов между компонентами на печатной плате.

• Обычно они изготавливаются из меди и располагаются на внешних слоях печатной платы, а также на внутренних слоях.

• Сигнальные уровни облегчают передачу электрической энергии и данных между различными электронными компонентами.

2. Плоские слои:

• Плоские слои, также известные как слои питания и земли, представляют собой специальные уровни, которые обеспечивают общую опорную точку для сигналов и обратный путь для тока.

• Эти слои помогают снизить шум и обеспечить стабильное распределение мощности по печатной плате.

• Плоские слои обычно изготавливаются из более толстой меди, чтобы выдерживать более высокие токовые нагрузки, и часто располагаются на внутренних слоях платы.

3. Смешанные слои:

• Смешанные уровни представляют собой комбинацию сигнальных и плоских слоев, предназначенную для обеспечения как маршрутизации сигналов, так и распределения мощности.

• Они обеспечивают гибкость при проектировании печатных плат, позволяя размещать как силовые, так и заземляющие плоскости рядом с сигнальными дорожками.

• Смешанные уровни могут быть стратегически размещены для оптимизации маршрутизации сигналов и распределения мощности, минимизации помех и улучшения целостности сигнала.

Подводя итог, можно сказать, что наслоение печатной платы — это процесс наложения слоев различных типов — сигнальных, плоских и смешанных — для создания многослойной печатной платы, отвечающей электрическим, термическим и механическим требованиям конкретного приложения. Правильное распределение слоев необходимо для достижения оптимальной производительности, надежности и миниатюризации электронных устройств.

2. Зачем делать ламинирование печатной платы?

Наслаивание печатной платы (печатной платы) — это важнейший процесс, который включает в себя стратегическое расположение проводящих и диэлектрических слоев для удовлетворения эксплуатационных и механических требований схемы. Вот исследование того, почему так важно наслоение печатной платы, а также некоторые ключевые соображения:

Почему важно расположение слоев печатной платы

1. Меняющиеся требования: По мере того, как электронные устройства становятся более сложными и компактными, возрастает потребность в эффективном многоуровневом размещении печатных плат для размещения растущего числа компонентов и сложных соединений между ними.

2. ЭМС производительность: Многослойность печатной платы является одним из наиболее важных факторов при определении электромагнитной совместимости (ЭМС) устройства. Правильное размещение слоев помогает снизить электромагнитные помехи (EMI) и улучшить общие характеристики ЭМС. 428.

3. Целостность сигнала: Наложение слоев помогает поддерживать целостность сигнала, обеспечивая пути с контролируемым сопротивлением, уменьшая перекрестные помехи и минимизируя шум и отражения в высокоскоростных сигналах.

4. Как избежать разрывов: Правильное наложение слоев может предотвратить разрывы в тракте сигнала, которые могут привести к потере или искажению сигнала.

5. Емкостная развязка и подавление потока: Стратегическое многоуровневое размещение обеспечивает эффективную емкостную развязку и подавление магнитного потока, что жизненно важно для стабильного электропитания и передачи сигнала.

6. Как избежать нежелательного импеданса и петель: Тщательное наслоение печатной платы помогает избежать нежелательных изменений импеданса и образования петель, которые могут привести к ухудшению сигнала.

Ключевые соображения по наслоению печатной платы

1. Выбор материала: Выбор диэлектрического материала и медной фольги может повлиять на электрические и тепловые характеристики печатной платы. Различные материалы имеют разные диэлектрические проницаемости и коэффициенты потерь, которые влияют на распространение сигнала и распределение мощности.

2. Технологичность: Конструкция слоев должна быть осуществима в производственном процессе. Некоторые сложные конфигурации слоев могут потребовать дополнительных шагов или специального оборудования.

3. Стоимость последствий: Количество слоев и сложность конфигурации слоев могут существенно повлиять на стоимость печатной платы. Большее количество слоев и сложная конструкция обычно увеличивают производственные затраты.

4. Маршрутизация сигнала: Эффективная маршрутизация сигнала имеет решающее значение для высокоскоростных цепей с высокой плотностью размещения. Многоуровневое распределение должно обеспечивать четкие и прямые пути передачи сигнала с минимальными перекрестными помехами и помехами.

5. Силовые и наземные плоскости: Расположение силовых и заземляющих плоскостей важно для стабильной подачи питания и опорного сигнала. Они также обеспечивают защиту от электромагнитных помех.

6. Целостность сигнала: Наложение слоев должно поддерживать поддержание целостности сигнала за счет минимизации изменений импеданса, отражений и потерь при передаче.

Подводя итог, можно сказать, что наслаивание печатных плат — это многогранный аспект проектирования печатных плат, который требует тщательного рассмотрения свойств материала, технологичности, стоимости и электрических характеристик. Учитывая эти факторы, разработчики могут создать печатную плату, отвечающую функциональным, надежным и эксплуатационным требованиям современных электронных устройств.

3. Разница между стандартной ламинацией и ламинацией HDI

Стандартное ламинирование и ламинирование с межсоединениями высокой плотности (HDI) — это два метода, используемые при производстве печатных плат (PCB), каждый из которых имеет свои особенности и области применения.

Стандартная ламинация обычно включает 2–4 слоя сердцевины и 1–3 дополнительных слоя схемы, нанесенных последовательно на каждую сторону. Внешние слои соединяются с помощью микроотверстий, а сердцевина — с помощью сквозных отверстий. Этот метод хорошо изучен и широко используется, образуя основу для многих проектов печатных плат.

С другой стороны, ламинирование HDI — это более совершенный метод, который обеспечивает более высокую плотность цепей и необходим для таких приложений, как мобильная связь и упаковка компьютерных чипов. Платы HDI могут иметь более толстую центральную часть, состоящую из 6–26 слоев, с 1–2 дополнительными слоями схемы, нанесенными на каждой стороне с помощью микроотверстий. Ключевой особенностью ламинации HDI является использование скрытых переходных отверстий, которые прокладываются сквозь отверстия, не доходящие до внешнего слоя, что позволяет создавать более компактные конструкции и улучшать целостность сигнала.

Ламинирование HDI также включает в себя различные структуры, включая стандартные HDI, HDI с большим количеством слоев, слепые сквозные панели и комбинации этих технологий. Эти структуры могут обрабатывать сложные компоновки с минимальным назначением слоев и уменьшать толщину платы, что особенно ценно для устройств со строгими форм-факторами или механическими преимуществами.

Одно из основных различий между стандартным ламинированием и ламинированием HDI заключается в способе управления напряжением внутри платы во время температурных отклонений. Несоответствие коэффициента теплового расширения (КТР) между армирующим стеклом, медью и смолой может привести к таким проблемам, как трещины в смоле, расслоение и пустоты, особенно в конструкциях HDI, где микроотверстия расположены на скрытых переходных отверстиях.

Таким образом, хотя для создания многослойных печатных плат используются как стандартные методы ламинирования, так и HDI-ламинирование, HDI-ламинирование обеспечивает более высокий уровень сложности и плотности, что делает его пригодным для более совершенных электронных устройств, где пространство ограничено, а требования к производительности высоки.

4. Метод укладки печатных плат

В сфере производства печатных плат (PCB) процесс ламинирования имеет решающее значение для определения производительности, надежности и экономической эффективности платы. Вот введение в методы ламинирования печатных плат с акцентом на ключевые аспекты:

1. Материалы: Выбор материалов имеет основополагающее значение при ламинировании печатных плат. Распространенные материалы включают FR-4, тканую стеклоткань и эпоксидный ламинат, известный своим балансом электрических, механических и термических свойств. Другие материалы, такие как полиимид, ПТФЭ и ламинаты с высокой Tg (температура стеклования), используются из-за их особых тепловых или электрических характеристик, особенно в высоконадежных или высокочастотных приложениях.

2. Технологичность: При ламинировании печатной платы необходимо учитывать технологичность платы. Это включает в себя простоту обработки материалов, возможность достижения тонких характеристик и совместимость с различными производственными процессами, такими как сверление, гальваническое покрытие и травление. Например, в платах HDI (High-Density Interconnect) используются микроотверстия и методы последовательного ламинирования, которые требуют передовых производственных возможностей.

3. Расходы: Метод ламинации существенно влияет на себестоимость производства печатных плат. Стандартное ламинирование со сквозными отверстиями, как правило, более рентабельно для плат меньшей сложности. Однако ламинирование HDI, хотя и обеспечивает более высокую плотность и производительность, требует более высоких затрат из-за сложности процесса и использования специализированных материалов и оборудования.

4. Маршрутизация сигнала: Ламинирование влияет на возможности маршрутизации сигналов. При стандартной ламинации трассировка обычно проста, но может быть ограничена количеством слоев платы. Ламинирование HDI позволяет использовать более сложные схемы разводки, включая глухие и заглубленные переходные отверстия, которые позволяют соединять разные слои, не прорезая всю толщину платы.

5. Силовые и наземные плоскости: Расположение силовых и заземляющих плоскостей имеет решающее значение для целостности сигнала и снижения электромагнитных помех (EMI). Ламинированные печатные платы могут интегрировать эти плоскости в структуру платы, обеспечивая стабильную опору для сигналов и улучшая распределение мощности. Выбор диэлектрического материала и количества слоев может влиять на эффективность этих плоскостей.

6. Целостность сигнала: Целостность сигнала поддерживается за счет минимизации перекрестных помех, отражений и потерь сигнала. Ламинированные печатные платы со слоями контролируемого импеданса и точной трассировкой трасс могут повысить целостность сигнала. Платы HDI, благодаря возможности размещать дорожки и переходные отверстия ближе друг к другу, позволяют добиться лучшего контроля над путями прохождения сигнала и уменьшить влияние линий передачи.

Подводя итог, можно сказать, что метод ламинирования печатных плат — это многогранное решение, которое предполагает компромисс между свойствами материала, технологичностью, стоимостью и производительностью. Передовые методы ламинирования, такие как HDI, предлагают превосходные возможности маршрутизации и обеспечения целостности сигналов, но имеют более высокую стоимость и сложность. В каждом проекте необходимо тщательно учитывать эти факторы, чтобы выбрать наиболее подходящий метод ламинирования для своих конкретных требований.

5. Этапы проектирования ламинированной печатной платы

Проектирование стека слоев печатной платы — это критически важный процесс, который включает в себя несколько ключевых шагов для обеспечения оптимальной производительности и технологичности. Вот введение в процесс проектирования стека слоев печатной платы:

1. Количество слоев: Первым шагом при проектировании стека печатной платы является определение необходимого количества слоев. На это решение влияют сложность схемы, необходимость изоляции сигналов и ограничения по пространству на плате. Большее количество слоев может обеспечить более короткие и прямые маршруты для сигналов, но также увеличивает стоимость и сложность производства.

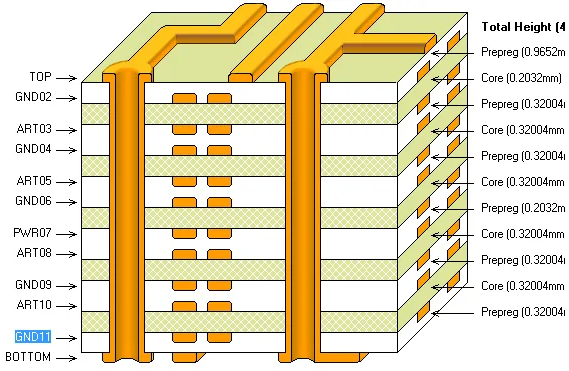

2. Расположение слоев: После того, как количество слоев определено, необходимо определить расположение или «наложение» этих слоев. В такой схеме сигнальные слои обычно чередуются с плоскостями питания или земли, чтобы уменьшить перекрестные помехи и обеспечить стабильность сигнала. Внешние слои часто предназначены для размещения компонентов, а внутренние слои используются для маршрутизации и распределения мощности.

3. Типы материалов слоев: Очень важно правильно выбирать материалы для каждого слоя. Материалы сердечника, такие как FR-4, широко распространены, но для высокочастотных применений могут быть предпочтительны материалы с более низкой диэлектрической проницаемостью. Выбор препрега (частично отвержденного ламината) и толщины медной фольги также играет роль в электрических и тепловых характеристиках платы.

4. Маршрутизация и переходы: После определения стека слоев следующим шагом будет планирование трассировки трасс и размещение переходных отверстий. Это включает в себя создание стратегии маршрутизации, которая минимизирует длину сигнала и позволяет избежать пересечения путей сигнала, где это возможно. Переходные отверстия, соединяющие разные слои, расположены стратегически, чтобы облегчить соединение между слоями без ущерба для целостности платы.

5. Диэлектрик и плотность меди: Диэлектрическая проницаемость и плотность меди являются критическими параметрами, влияющими на электрические характеристики платы. Более низкая диэлектрическая проницаемость уменьшает задержку распространения сигнала и перекрестные помехи, а более высокая плотность меди улучшает проводимость и снижает сопротивление. Баланс между этими факторами имеет решающее значение для достижения желаемой целостности сигнала и распределения мощности.

6. Управление слоями: Эффективное управление слоями предполагает обеспечение механической и электрической стабильности пакета. Это включает в себя управление толщиной диэлектрических слоев для предотвращения деформации и обеспечение сбалансированного распределения меди во избежание дифференциального теплового расширения и напряжения на плате.

В заключение отметим, что проектирование стека слоев печатной платы — это тщательный процесс, требующий тщательного учета электрических, механических и тепловых факторов. Каждое решение в процессе проектирования влияет на производительность, надежность и стоимость платы. Следуя систематическому подходу к проектированию стека слоев, инженеры могут создавать печатные платы, отвечающие конкретным требованиям их приложений.

6.Правила проектирования ламинированных печатных плат

Правила проектирования слоев печатной платы (PCB) — это набор рекомендаций, которые обеспечивают надежность, производительность и технологичность платы. Вот введение в некоторые ключевые правила проектирования стека слоев печатной платы:

1. Правило чет-нечет: Чтобы свести к минимуму паразитные нечетные моды, часто рекомендуется использовать четное количество проводящих слоев с заземляющим слоем, ближайшим к сигнальным слоям.

2. Близость плоскости сигнала к земле: Сигнальные слои должны располагаться рядом с плоскостью заземления, чтобы обеспечить обратный путь для токов, уменьшая площадь контура и улучшая целостность сигнала.

3. Сопряжение слоев: Соединение сигнальных слоев с плоскостью заземления или питания непосредственно под или над ними может помочь контролировать импеданс и уменьшить перекрестные помехи.

4. Контроль импеданса: Для дорожек с контролируемым импедансом расстояние между сигнальным слоем и опорной плоскостью(ями) должно строго контролироваться, что может повлиять на выбор диэлектрического материала и толщины препрега.

5. Управление температурным режимом: Плоскости питания и заземления также могут служить проводниками тепла, поэтому при их размещении следует учитывать требования платы к рассеиванию тепла.

6. Минимизация перекрестных помех: Чтобы уменьшить перекрестные помехи между уровнями сигнала, поддерживайте достаточное расстояние между сигнальными дорожками и рассмотрите возможность использования защитных дорожек или экранирования.

7. Дифференциальная парная маршрутизация: Для дифференциальной передачи сигналов держите парные дорожки близко друг к другу и параллельно, чтобы минимизировать дифференциальный перекос и внешние помехи.

8. Переходные и микропереходные отверстия: стратегически используйте переходные и микроотверстия для межслойных соединений, учитывая их влияние на целостность сигнала и производительность производства.

9. Сбалансированный медный вес: Стремитесь к сбалансированному распределению меди по слоям, чтобы избежать деформации и обеспечить равномерное тепловое расширение.

10. Механическая стабильность: Учитывайте механическую стабильность стопки, особенно для плит с нечетным количеством слоев, чтобы предотвратить расслоение и коробление во время производства и использования.

11. Консистенция материала: Используйте одинаковые диэлектрические материалы в сборе, чтобы избежать разрывов, которые могут вызвать отражение сигнала и несоответствие импедансов.

12. Допуски изготовления: Соблюдайте допуски на толщину слоя, ширину дорожки и расстояние, установленные на предприятии-изготовителе, чтобы обеспечить технологичность.

13. Экранирование от электромагнитных и радиочастотных помех: Для плат с чувствительными компонентами или высокоскоростными сигналами рассмотрите возможность использования внутренних или внешних экранирующих слоев для уменьшения электромагнитных помех (EMI) и радиочастотных помех (RFI).

14. Послойная регистрация: Обеспечивает точную межслойную регистрацию, особенно для компонентов с мелким шагом и межсоединений высокой плотности.

15. Проектирование для тестируемости (DFT): Включите контрольные точки и доступные сигнальные узлы для облегчения внутрисхемного тестирования и отладки.

Следуя этим правилам проектирования слоев печатной платы, дизайнеры могут создавать надежные платы, отвечающие электрическим, механическим и тепловым требованиям своих приложений, обеспечивая при этом технологичность и надежность.
