Выбор лучшего материала для высокочастотных печатных плат меняет правила игры в современной электронике. Поскольку мы стремимся к более быстрым и надежным технологиям, таким как 5G и радар, выбор правильного материала имеет решающее значение для обеспечения целостности сигнала.
В этой статье мы рассмотрим ключевые свойства материалов, которые влияют на характеристики высокочастотных печатных плат. Вы узнаете, как выбрать лучшие варианты для обеспечения оптимальной эффективности и надежности ваших проектов.
Диэлектрическая проницаемость (Dk) является критически важным свойством при проектировании высокочастотных печатных плат. Он определяет, как материал реагирует на электрическое поле, и напрямую влияет на скорость и сопротивление сигнала. Для высокочастотных применений предпочтителен материал с низким Dk, поскольку он позволяет сигналам распространяться быстрее с уменьшенной задержкой. Высокочастотные печатные платы, особенно те, которые используются в цифровых и радиочастотных схемах, требуют материалов, которые поддерживают низкий Dk для уменьшения искажений сигнала и улучшения общих характеристик схемы.
Тангенс потерь (Df) измеряет количество энергии сигнала, теряемой в виде тепла внутри диэлектрического материала. Более низкое значение Df указывает на меньшие потери энергии, что важно для поддержания целостности сигнала в высокочастотных печатных платах. Материалы с низкими значениями Df гарантируют, что сигналы остаются четкими и сильными даже на длинных трассах или на более высоких частотах. В конструкциях высокочастотных печатных плат, особенно с частотой выше 5 ГГц, требуются материалы с низкими потерями, чтобы избежать значительного ухудшения сигнала.
Термическая стабильность является еще одним важным фактором при выборе материала высокочастотной печатной платы. Высокочастотные цепи имеют тенденцию выделять тепло, а материалы должны сохранять свои электрические свойства даже при колебаниях температуры. Такие материалы, как ПТФЭ (политетрафторэтилен) и современные ламинаты, являются предпочтительными из-за их способности выдерживать высокие температуры без разрушения. Плохая термическая стабильность может привести к падению производительности или даже отказу, особенно в требовательных приложениях, таких как автомобильный радар или спутниковая связь.
FR4 — наиболее часто используемый материал при производстве печатных плат. Он обеспечивает хорошую электрическую изоляцию и механическую прочность при относительно низкой стоимости, что делает его пригодным для стандартных применений. Однако FR4 имеет ограничения в высокочастотных конструкциях. Его более высокая диэлектрическая проницаемость (около 4,3–4,7) и тангенс угла потерь (0,02) делают его непригодным для приложений с частотой выше 1 ГГц. По мере увеличения частот проблемы потери сигнала и несоответствия импедансов становятся более выраженными, что делает альтернативные материалы более жизнеспособными.
ПТФЭ является предпочтительным материалом для высокочастотных печатных плат из-за его низкой диэлектрической постоянной (около 2,1) и исключительно низкого тангенса потерь (всего 0,0003 на частоте 10 ГГц). ПТФЭ обеспечивает минимальную задержку и затухание сигнала, что делает его идеальным для микроволновых и радиочастотных применений. Хотя ПТФЭ дороже и сложнее в обработке, чем FR4, он не имеет себе равных, когда дело касается поддержания целостности сигнала в высокочастотных конструкциях.
Усовершенствованные ламинаты, такие как материалы Rogers, специально разработаны для высокочастотных печатных плат. Эти материалы имеют широкий диапазон диэлектрической проницаемости (от 2,2 до 3,5) и низкие тангенса угла потерь (от 0,001 до 0,003). Они обеспечивают лучшую целостность сигнала, чем FR4, что делает их пригодными для телекоммуникаций, аэрокосмической отрасли и других высокопроизводительных секторов. Усовершенствованные ламинаты также обеспечивают лучшую термическую стабильность, что важно для поддержания стабильных характеристик в различных условиях эксплуатации.
Керамические подложки широко используются в высокочастотных и мощных устройствах благодаря превосходному рассеиванию тепла и низким диэлектрическим потерям. Такие материалы, как оксид алюминия или оксид бериллия, обычно используются в радиочастотных приложениях, где необходимо свести к минимуму потери сигнала. Однако керамические материалы обычно более дороги и сложны в обработке по сравнению с FR4 или ПТФЭ. Их механические свойства, включая хрупкость, также могут создавать проблемы в некоторых конструкциях.

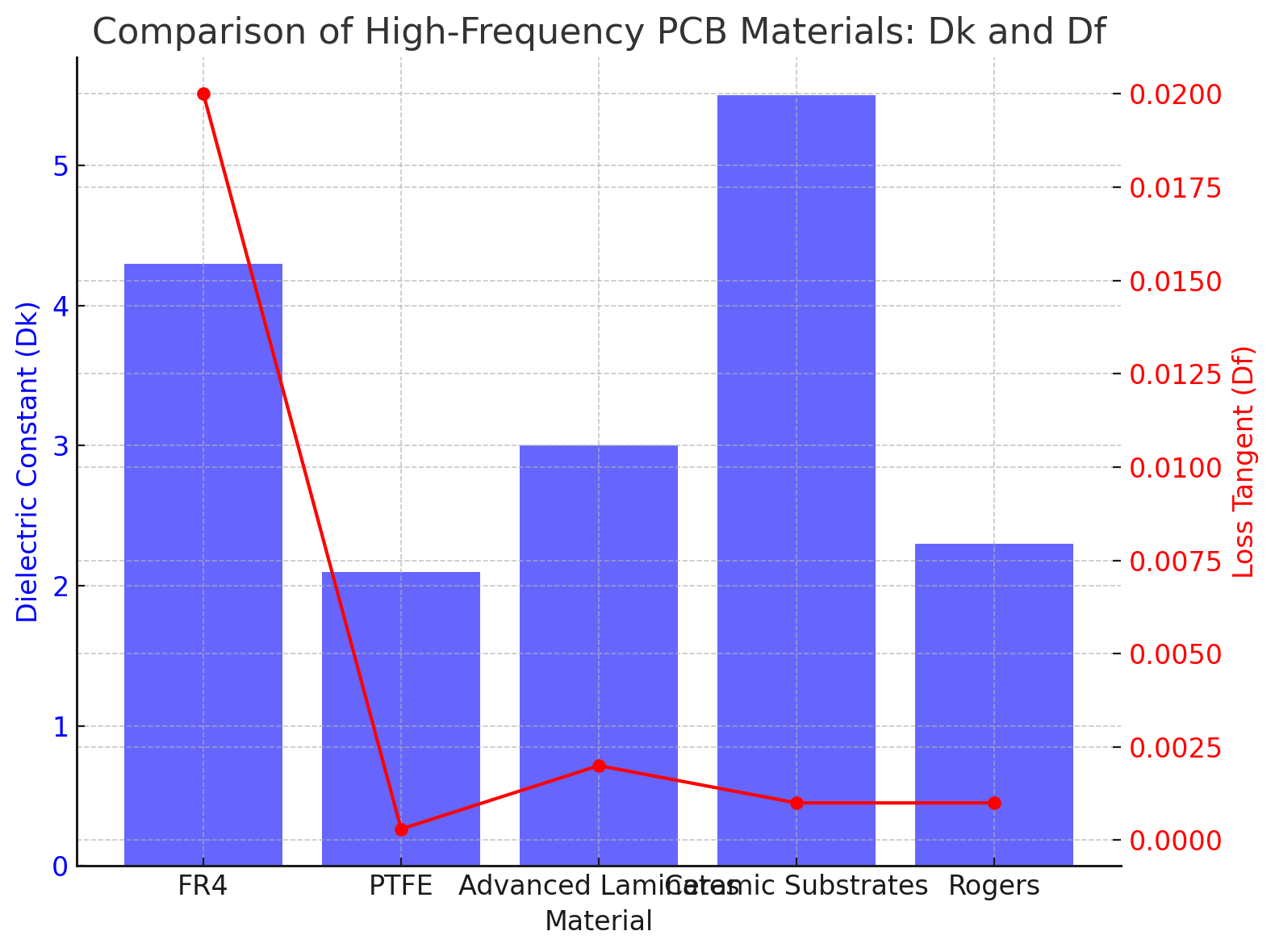

Материал | Диэлектрическая проницаемость (Дк) | Тангенс потерь (Df) | Термическая стабильность | Общие приложения |
Роджерс | 2,2 - 3,0 | 0,001 - 0,003 | Высокий | РФ, Микроволновая печь, 5G |
ПТФЭ | 2.1 | 0.0003 | Высокий | Микроволновая печь, РФ, Спутниковая |
Усовершенствованные ламинаты | 2,2 - 3,5 | 0,001 - 0,003 | Высокий | Телекоммуникации, Аэрокосмическая промышленность |
ФР4 | 4,3 - 4,7 | 0.02 | Умеренный | Низкочастотная бытовая электроника |
Материалы Rogers, такие как серии RO3000 и RO4000, разработаны специально для высокочастотных применений. Эти материалы имеют более низкие диэлектрическую проницаемость и тангенс потерь, чем FR4, что обеспечивает более эффективное распространение сигнала и снижение затухания. Они идеально подходят для приложений на частотах выше 3 ГГц, где FR4 не может поддерживать целостность сигнала. Материалы Rogers также обеспечивают лучший контроль импеданса, что делает их идеальным выбором для телекоммуникационных, радиочастотных и микроволновых схем.
Хотя FR4 остается экономически эффективным выбором для низкочастотных приложений, он становится проблематичным на высоких частотах. Более высокие значения Dk и Df FR4 приводят к более медленному распространению сигнала и более высоким потерям сигнала, что неприемлемо в высокочастотных цепях, подобных тем, которые используются в 5G или спутниковой связи. По мере увеличения частоты эти недостатки становятся более существенными, что приводит к необходимости перехода на более специализированные материалы, такие как Rogers или PTFE.
При выборе между Rogers и FR4 решающим фактором зачастую является стоимость. FR4 намного дешевле, что делает его жизнеспособным вариантом для бюджетных проектов с более низкими требованиями к частоте. Однако для конструкций, работающих на высоких частотах (выше 1 ГГц), часто необходимо использовать материалы Rogers или ПТФЭ для обеспечения целостности сигнала и производительности. Крайне важно сбалансировать стоимость с требованиями к производительности вашего проекта, особенно в таких критически важных приложениях, как инфраструктура 5G или аэрокосмическая связь.
Контроль импеданса является фундаментальным фактором при проектировании высокочастотных печатных плат. Чтобы высокочастотные сигналы передавались без искажений, материал печатной платы должен обеспечивать постоянный импеданс по всей плате. Такие материалы, как Rogers или PTFE, разработаны для обеспечения стабильного импеданса, что имеет решающее значение для предотвращения отражения сигнала и обеспечения когерентности сигнала по всей плате.
На целостность сигнала напрямую влияют диэлектрические свойства материала, включая Dk и Df. Материалы с низкими потерями необходимы для обеспечения того, чтобы сигналы сохраняли свою силу и четкость, особенно в длинных линиях передачи. При проектировании высокочастотных печатных плат необходимо отдавать приоритет материалам, которые минимизируют потери сигнала, отражения и другие формы помех, которые могут серьезно повлиять на производительность.
Высокочастотные печатные платы часто подвергаются суровым условиям окружающей среды, таким как колебания температуры, влажность и механические нагрузки. Для этих условий лучше подходят материалы с высокой термостабильностью и низким влагопоглощением, такие как ПТФЭ или керамические подложки. Кроме того, механические свойства материала, такие как гибкость и прочность, должны соответствовать физическим требованиям применения.
Свойство | Влияние на дизайн печатной платы |
Диэлектрическая проницаемость (Дк) | Влияет на скорость и сопротивление сигнала; более низкий Dk улучшает производительность |
Тангенс потерь (Df) | Более низкий Df сводит к минимуму потери сигнала и выделение тепла. |
Термическая стабильность | Обеспечивает работоспособность при колебаниях температуры. |
Контроль импеданса | Ключ для обеспечения минимальных отражений и потерь сигнала |
Изготовление высокочастотных печатных плат из таких материалов, как ПТФЭ и современные ламинаты, может оказаться более сложной задачей, чем работа с традиционным FR4. Эти материалы часто требуют специального обращения, методов обработки и оборудования. Например, ПТФЭ трудно склеивать и протравливать, что может увеличить производственные затраты и время выполнения заказа. Крайне важно сотрудничать с опытными производителями, которые могут эффективно обращаться с этими материалами.
Управление температурным режимом имеет решающее значение в производстве высокочастотных печатных плат. Такие материалы, как ПТФЭ и Роджерс, обладают превосходной термической стабильностью, но для предотвращения термического повреждения необходим надлежащий контроль температуры во время изготовления. Непостоянный нагрев во время таких процессов, как пайка или ламинирование, может привести к деформации или ухудшению сигнала, поэтому крайне важно поддерживать оптимальные температурные условия.
Толщина и размер панели из материалов печатной платы напрямую влияют на процесс проектирования и производства. Более толстые материалы могут обеспечить лучшие термические и механические характеристики, но их сложнее изготовить. С другой стороны, с более тонкими материалами легче работать, но они не обеспечивают таких же преимуществ в производительности. Для высокочастотных применений важно выбирать материалы, обеспечивающие необходимый баланс толщины и производительности.
При выборе материалов для высокочастотных печатных плат важно согласовать их свойства (Dk, Df, термическая стабильность) с конкретными требованиями вашего приложения. Например, для цепей 5G требуются материалы с низким Dk и низким Df, чтобы обеспечить быструю и четкую передачу сигнала. Для спутниковой связи идеально подходят материалы с высокой термостойкостью и низким влагопоглощением, например ПТФЭ.
Прежде чем приступить к полномасштабному производству, крайне важно создать прототип высокочастотной печатной платы и использовать инструменты моделирования для проверки характеристик материала. Инструменты моделирования могут помочь выявить потенциальные проблемы с целостностью сигнала, импедансом и управлением температурой на ранних этапах процесса проектирования, экономя время и ресурсы.
Сотрудничество с производителями печатных плат, специализирующимися на высокочастотных разработках, имеет важное значение. Они могут предоставить ценную информацию о выборе материалов, проблемах производства и оптимизации производительности. Тесное сотрудничество с этими экспертами гарантирует, что ваша конструкция осуществима и соответствует необходимым стандартам для высокочастотных приложений.
Поскольку высокочастотные приложения продолжают развиваться, растет спрос на материалы с еще более низкими тангенсами потерь и диэлектрической проницаемостью. Ожидается, что новые технологии, такие как гибкие печатные платы и новые диэлектрические материалы, сыграют значительную роль в будущем проектировании высокочастотных печатных плат, предлагая улучшенные характеристики и более низкие затраты.
Ожидается, что с развитием 5G и Интернета вещей (IoT) спрос на высокочастотные печатные платы значительно вырастет. Производителям придется разрабатывать материалы, способные удовлетворить потребности этих высокоскоростных и высокопроизводительных приложений, расширяя границы существующих материалов для печатных плат и технологий изготовления.
Выбор лучшего материала для высокочастотных печатных плат предполагает рассмотрение таких ключевых свойств, как диэлектрическая проницаемость, тангенс потерь и термическая стабильность. Такие материалы, как Rogers, PTFE и современные ламинаты, обеспечивают оптимальную целостность сигнала и производительность.
Для высокочастотных применений крайне важно выбирать правильные материалы и сотрудничать с экспертами. Ruomei Electronic предлагает высококачественные печатные платы, предназначенные для удовлетворения потребностей современной высокопроизводительной электроники. Их надежные решения помогут вам добиться наилучших результатов в ваших проектах.
Ответ: К лучшим материалам для высокочастотных печатных плат относятся Rogers, PTFE и современные ламинаты. Эти материалы имеют низкую диэлектрическую проницаемость и тангенс потерь, что обеспечивает минимальные потери сигнала и превосходные характеристики.
О: Диэлектрическая проницаемость (Dk) влияет на скорость сигнала и сопротивление печатной платы. Более низкое значение Dk приводит к более быстрому распространению сигнала и лучшей целостности сигнала, что крайне важно для высокочастотных приложений.
О: Тангенс потерь (Df) измеряет, сколько энергии сигнала теряется в виде тепла. Более низкий Df снижает затухание сигнала, обеспечивая более высокую эффективность и целостность сигнала в высокочастотных печатных платах.
Ответ: ПТФЭ обладает превосходными диэлектрическими свойствами с низкими значениями Dk и Df, что делает его идеальным для микроволновых и радиочастотных применений. Это обеспечивает стабильную работу и минимальные потери сигнала на высоких частотах.
О: Несмотря на то, что FR4 экономически эффективен, он не идеален для высокочастотных печатных плат. Более высокие значения Dk и Df могут привести к потерям и искажениям сигнала, особенно на частотах выше 1 ГГц.
Ответ: Термическая стабильность имеет решающее значение для поддержания целостности сигнала в высокочастотных печатных платах. Материалы, которые хорошо работают при колебаниях температуры, обеспечивают надежную работу в динамичных средах.
