Печатные платы в сборе (PCBA) лежат в основе каждого современного электронного устройства, связывая компоненты, обеспечивающие функционирование технологии. Тем не менее, даже незначительные ошибки в проектировании могут привести к дорогостоящим задержкам или выходу продукта из строя. Ошибки проектирования печатных плат, если их оставить без внимания, могут серьезно повлиять на производительность и сроки производства.
В этой статье мы расскажем вам о семи ошибках проектирования, которые часто приводят к выходу из строя печатной платы. Вы узнаете, как выявлять и устранять эти проблемы, чтобы обеспечить более надежные и эффективные конструкции.

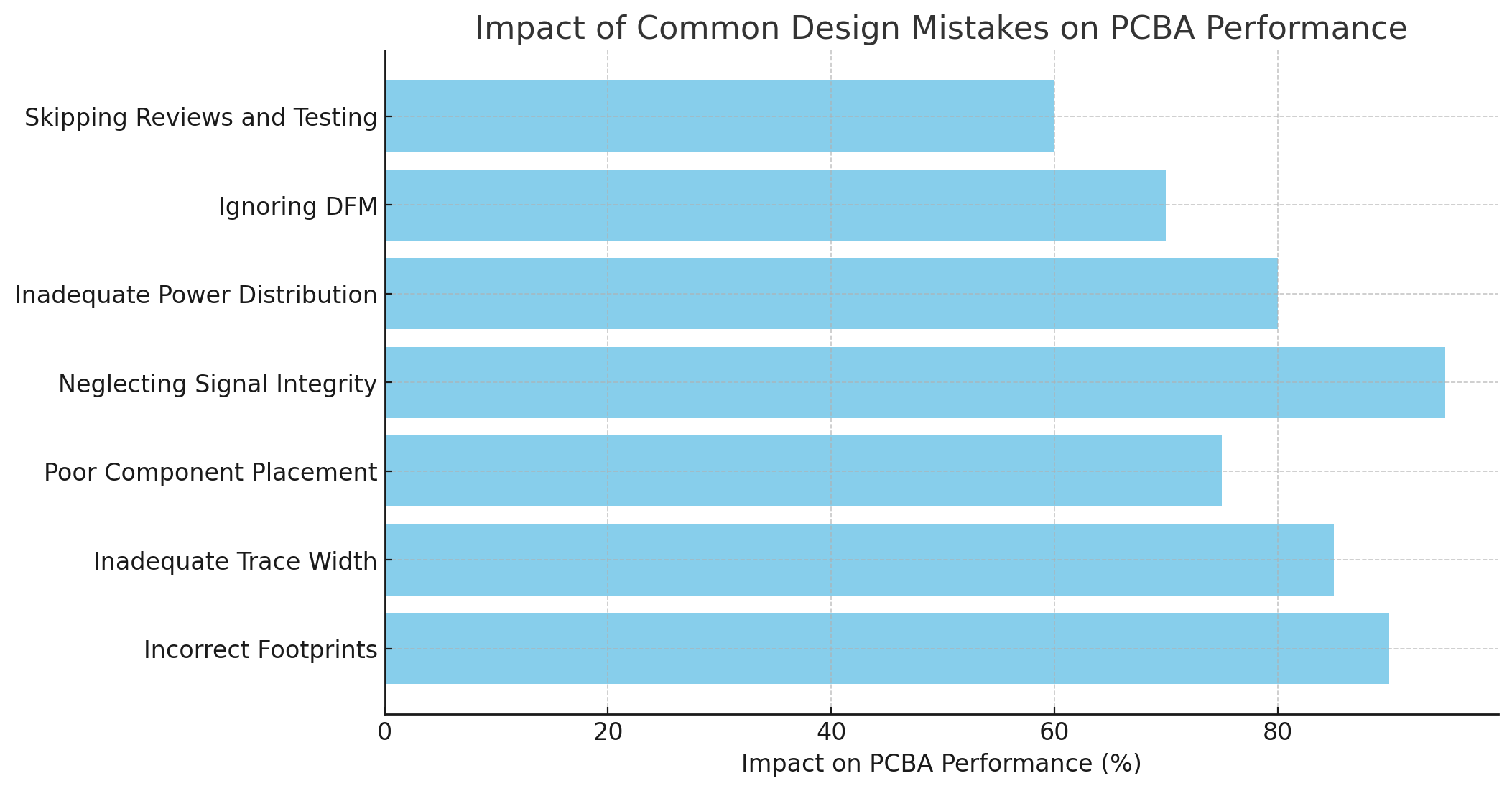

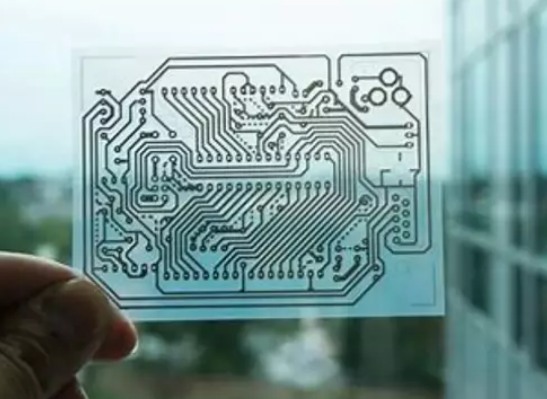

Ошибка дизайна | Влияние на производительность печатной платы | Решение |
Неправильные следы | Несоосность компонентов, плохая пайка соединений. | Сверьте следы с данными производителя |
Недостаточная ширина трассировки | Перегрев, электрический сбой и помехи сигнала | Используйте калькуляторы ширины дорожек и подходящие инструменты проектирования. |
Плохое размещение компонентов | Ухудшение сигнала, увеличение длины трасс, проблемы с перегревом | Размещайте компоненты так, чтобы свести к минимуму длину дорожек и накопление тепла. |
Пренебрежение целостностью сигнала | Повреждение данных, сбой системы | Внедрить правильные методы прокладки и заземления. |
Неадекватное распределение мощности | Перепады напряжения, нестабильная работа, шум | Разместите развязывающие конденсаторы рядом с контактами питания и используйте плоскости питания. |
Игнорирование ДФМ | Увеличение производственных затрат, трудности производства. | Следуйте рекомендациям DFM и сотрудничайте с производителями. |
Пропуск обзоров и тестирования | Необнаруженные ошибки, снижение надежности | Проводить тщательные обзоры дизайна и тестирование в реальных условиях. |
При проектировании печатных плат под посадочным местом понимается расположение компонента на плате, включая его площадки, формы и расстояние. Это гарантирует, что компонент можно правильно разместить и припаять к плате. Распространенной ошибкой является использование неправильного посадочного места, что может привести к перекосу компонентов или проблемам с пайкой. Правильная опора необходима для обеспечения правильной установки компонента, выравнивания контактных площадок и создания надежных электрических соединений.
Неправильные посадочные места — одна из самых частых ошибок при проектировании печатных плат. Проектировщики могут использовать стандартное посадочное место из библиотеки, предполагая, что оно будет работать для всех компонентов, но это может привести к ошибкам. Если размер основания неправильный, это может привести к смещению компонентов во время сборки. Это приводит к плохой пайке и возможным дефектам конечного продукта. Например, если площадь компонента слишком мала, площадки могут не совпадать с выводами компонента, что приведет к проблемам с пайкой или повреждению детали.
Чтобы избежать ошибок в посадочных местах, всегда сверяйте размеры посадочных мест с таблицей данных компонента. Многие производители компонентов предоставляют рекомендуемые размеры, адаптированные к их продуктам. Если вы используете компонент из библиотеки, убедитесь, что его размер соответствует спецификации производителя. Использование этих предварительно утвержденных посадочных мест снижает риск ошибок. Кроме того, проверка конструкции, при которой вторая пара глаз проверяет выравнивание опорной поверхности, может помочь выявить ошибки еще до начала производства.
Современные инструменты САПР, такие как Altium Designer или Eagle, предлагают библиотеки посадочных мест и инструменты проверки посадочных мест. Эти инструменты автоматически отмечают несоответствия между техническими данными компонента и посадочным местом в вашем проекте. Использование такого программного обеспечения гарантирует соответствие конструкции спецификациям производителя и минимизирует ошибки.
При проектировании печатной платы ширина дорожки имеет решающее значение для передачи тока между компонентами. Если ширина дорожки слишком мала для тока, это может привести к перегреву и выходу платы из строя. И наоборот, если дорожка слишком широкая, это может привести к потере места и увеличению производственных затрат. Расчет правильной ширины дорожки необходим для обеспечения оптимальной производительности платы и безопасного протекания тока через печатную плату, не вызывая проблем с перегревом.
Использование слишком узких дорожек может привести к перегреву, поскольку они не смогут проводить необходимый ток. Это может привести к выходу платы из строя и потенциально необратимому повреждению компонентов. С другой стороны, слишком широкие дорожки занимают ценное пространство и могут сделать печатную плату неоправданно большой и более дорогой в производстве. Важно найти правильный баланс ширины дорожки как для функциональных, так и для экономичных конструкций.
Чтобы рассчитать правильную ширину трассы, в Интернете доступны такие инструменты, как IPC-2221 и калькуляторы ширины трассы. Эти инструменты используют такие факторы, как ток, толщина меди и допустимое повышение температуры, для определения оптимальной ширины дорожки. Например, ток 1 А на медной печатной плате массой 1 унцию может потребовать ширины дорожки 0,5 мм, но более высокий ток требует пропорционально более широких дорожек. Обеспечение точной ширины дорожек предотвратит перегрев и потерю мощности.
Помимо ширины дорожки, не менее важно расстояние между дорожками. Если дорожки расположены слишком близко друг к другу, это может вызвать короткое замыкание или перекрестные помехи, что может привести к сбоям в работе системы. Правильное расстояние гарантирует, что сигналы не будут нарушены, и предотвратит электрические помехи. Распространенной ошибкой является недооценка минимального расстояния между дорожками, что может нанести ущерб общей целостности печатной платы.
Размещение компонентов является решающим фактором при проектировании печатной платы. Размещение компонентов в неправильном месте может ухудшить качество сигнала и повлиять на производительность платы. Например, размещение компонентов, обрабатывающих высокочастотные сигналы, на большом расстоянии друг от друга может привести к увеличению длины трасс, что может привести к появлению шума или задержек сигнала. Правильное размещение минимизирует длину трасс и гарантирует эффективное распространение сигналов с минимальными помехами.
Управление температурным режимом — еще один важный аспект размещения компонентов. Компоненты, генерирующие тепло, такие как регуляторы мощности или процессоры, должны быть разнесены так, чтобы обеспечить рассеивание тепла. Если тепловыделяющие компоненты расположены слишком близко друг к другу, это может привести к локальному перегреву и повреждению печатной платы и компонентов. Использование тепловых переходов, радиаторов и распределения компонентов по плате может помочь более эффективно управлять теплом.
Чтобы оптимизировать размещение компонентов, сгруппируйте связанные компоненты близко друг к другу. Например, держите конденсаторы рядом с компонентами, которые они развязывают, чтобы уменьшить длину дорожек. Аналогичным образом, высокоскоростные компоненты следует размещать рядом друг с другом, чтобы минимизировать длину трасс и улучшить целостность сигнала. Использование инструментов автоматического размещения в программном обеспечении САПР может ускорить этот процесс, но проверка вручную по-прежнему необходима, чтобы гарантировать оптимальное размещение.
Целостность сигнала означает сохранение сигнала при его прохождении по дорожкам печатной платы. Такие проблемы, как отражение сигнала, шум и перекрестные помехи, могут существенно повлиять на производительность высокоскоростных цепей. Плохая целостность сигнала может привести к повреждению данных, сбоям в работе системы и даже полному отказу платы в критически важных приложениях.
Проблемы целостности сигнала часто возникают из-за неправильной маршрутизации высокоскоростных сигналов, ненадлежащего заземления или использования несогласованного импеданса трассы. Например, прокладка трасс под углом 90 градусов может вызвать отражение сигнала, а плохое заземление может повысить восприимчивость к электромагнитным помехам (EMI). Для поддержания целостности сигнала важно использовать правильные методы маршрутизации и гарантировать, что земляной слой обеспечивает обратный путь с низким импедансом.
Чтобы избежать проблем с целостностью сигнала, поддерживайте контроль импеданса, рассчитывая правильную ширину трассы и гарантируя, что она соответствует требуемому импедансу. Кроме того, используйте непрерывные заземляющие пластины и сведите к минимуму использование переходных отверстий в высокоскоростных трактах прохождения сигнала. Следы должны быть короткими и прямыми, избегайте углов в 90 градусов. Эти методы позволят минимизировать шум и повысить надежность высокоскоростных сигналов.
Хорошо спроектированная сеть распределения электроэнергии (PDN) обеспечивает стабильную работу, обеспечивая чистое и стабильное питание для всех компонентов. Неправильная конструкция PDN может привести к перепадам напряжения, шуму и нестабильной работе. Такие компоненты, как развязывающие конденсаторы, необходимы для фильтрации высокочастотных шумов и стабилизации источника питания. Если они расположены неправильно, плата может работать нестабильно или полностью выйти из строя.
Одной из наиболее распространенных ошибок при распределении мощности является размещение развязывающих конденсаторов слишком далеко от выводов питания компонентов. Это снижает их эффективность в фильтрации высокочастотного шума. Аналогичным образом, неподходящие силовые плоскости или слишком узкие для тока дорожки могут привести к падениям напряжения и нестабильности.
Чтобы спроектировать эффективную сеть PDN, размещайте развязывающие конденсаторы как можно ближе к контактам питания компонентов. Используйте несколько конденсаторов с разными номиналами для фильтрации широкого диапазона частот. Кроме того, создавайте широкие трассы питания или используйте плоскости питания, чтобы обеспечить плавное и эффективное протекание тока. Это уменьшит перепады напряжения и обеспечит стабильное распределение мощности.
Проектирование для технологичности (DFM) означает проектирование печатных плат с учетом производственных процессов, позволяющее снизить производственные затраты и избежать ошибок. Игнорирование DFM может привести к дорогостоящим производственным проблемам, таким как трудности при сборке или дефекты, требующие доработки. Соблюдение принципов DFM гарантирует простоту и эффективность изготовления конструкции, экономию времени и денег.
Типичные ошибки DFM включают недостаточный зазор между медью и краем, который может обнажить медь во время снятия панели с платы, или использование переходных отверстий, расположенных слишком близко к площадкам компонентов, что приводит к образованию перемычек припоя. Эти ошибки могут привести к задержкам производства и увеличению производственных затрат.
Чтобы избежать проблем с DFM, следуйте контрольному списку DFM вашего производителя и выполняйте проверки DFM на ранних этапах процесса проектирования. Сотрудничайте с производителем печатной платы, чтобы убедиться, что ваш дизайн соответствует его производственным возможностям. Это может помочь избежать распространенных проблем, таких как недостаточное количество кольцевых колец или сверла небольшого размера, которые могут затруднить производство.
Даже опытные проектировщики печатных плат могут не заметить проблем при проектировании. Тщательный анализ проекта может выявить эти ошибки на раннем этапе и предотвратить дорогостоящие изменения в дальнейшем. Проверка проекта коллегами или сторонними инженерами гарантирует, что ни одна критические ошибки не будут пропущены.
Анализ конструкции может помочь выявить распространенные ошибки, такие как неправильное размещение переходных отверстий, плохое выравнивание компонентов или упущенные из виду проблемы управления температурным режимом. Эти ошибки могут иметь серьезные последствия для функциональности или технологичности платы.
После завершения проектирования необходимо протестировать прототипы в реальных условиях. Использование инструментов тестирования, таких как осциллографы и мультиметры, может помочь выявить потенциальные проблемы с печатной платой. Проведение прототипов стресс-тестов, таких как испытания на термоциклирование и вибрацию, гарантирует надежную работу платы в предполагаемом применении.
Избегая распространенных ошибок при проектировании печатных плат, таких как неправильные посадочные места и недостаточная ширина дорожек, вы можете обеспечить надежность и технологичность печатных плат. Правильное размещение компонентов, целостность сигнала и распределение мощности являются ключом к созданию высококачественных проектов. Соблюдение отраслевых рекомендаций и сотрудничество с производителями помогает смягчить эти проблемы.
В Ruomei Electronic мы предлагаем высококачественные решения для печатных плат, которые обеспечивают оптимальную производительность и надежность, помогая предприятиям сократить расходы и повысить эффективность продукции.
О: PCBA (сборка печатной платы) является важной частью электроники, соединяющей и поддерживающей компоненты. Он обеспечивает правильное функционирование устройств, что делает его конструкцию решающей для надежности и производительности.
О: Неправильные посадочные места могут привести к смещению компонентов или плохой пайке, что приведет к проблемам при сборке и снижению надежности конечного продукта.
Ответ: Правильная ширина дорожки обеспечивает безопасное прохождение тока без перегрева. Неправильная ширина дорожек может привести к электрическим сбоям и неэффективному распределению мощности.
О: Соблюдайте правильную маршрутизацию, используйте непрерывные заземляющие пластины и обеспечьте контроль импеданса, чтобы избежать ухудшения качества сигнала, отражений и помех.
О: Хорошо спроектированная распределительная сеть обеспечивает стабильное напряжение и ток, предотвращая колебания, которые могут повлиять на производительность и надежность компонентов.
