В производстве электроники тестирование печатных плат имеет решающее значение для обеспечения надлежащего функционирования печатных плат и их компонентов. Раннее обнаружение дефектов помогает снизить производственные затраты, предотвратить сбои и поддерживать качество продукции. В этой статье сравниваются различные методы тестирования печатных плат, подчеркивая их сильные и слабые стороны. Понимая эти методы, производители могут выбрать правильную стратегию тестирования для оптимизации эффективности производства и надежности продукции.
Тестирование PCBA включает проверку электрических и механических характеристик печатных плат (PCBA). Цель состоит в том, чтобы выявить дефекты в плате и ее компонентах, чтобы обеспечить правильную работу платы и ее соответствие проектным спецификациям. Этот процесс тестирования включает в себя несколько методов, каждый из которых предназначен для обнаружения определенных типов неисправностей, таких как отказы компонентов, проблемы с пайкой или проблемы с подключением.
Без тестирования печатных плат дефекты могут остаться незамеченными, что приведет к неисправности продукции или дорогостоящему отзыву. Тестирование гарантирует, что каждая плата работает должным образом, предотвращая проблемы, которые могут повлиять на производительность продукта в реальных условиях. Более того, это помогает избежать переделок, снижает процент брака и сокращает сроки производства, что в конечном итоге повышает эффективность производства.
Внутрисхемное тестирование (ICT) — один из наиболее часто используемых методов проверки функциональности отдельных компонентов печатной платы. Для проверки электрических характеристик каждого компонента используется специальное приспособление, часто называемое «столбом из гвоздей». ИКТ идеально подходят для крупносерийного производства благодаря своей скорости и высокой степени покрытия неисправностей. Однако первоначальные затраты на установку нестандартных приспособлений могут быть значительными. Хотя ICT превосходно обнаруживает электрические проблемы, такие как обрывы цепей, короткие замыкания и неправильные значения компонентов, они не могут выявить определенные механические дефекты или оценить общую производительность платы в реальных условиях.
Функциональное тестирование (FCT) проверяет всю плату, моделируя реальные условия эксплуатации. В отличие от ICT, который фокусируется на отдельных компонентах, FCT оценивает общую производительность платы, гарантируя, что она работает должным образом в конечном приложении. Этот метод особенно полезен для проверки проблем на уровне системы, таких как логические ошибки или проблемы интерфейса. Однако FCT требует больше времени, чем ICT, и требует специального испытательного оборудования, что делает его менее подходящим для крупносерийного производства. Чаще всего он используется для проверки конечного продукта или мелкосерийного производства.
Тестирование летающими зондами является более гибкой и экономически эффективной альтернативой ИКТ. Он использует роботизированные датчики для контакта с контрольными точками платы, проверяя электрические характеристики платы без необходимости использования специального приспособления. Этот метод идеально подходит для прототипов, небольших партий или проектов с частыми изменениями. Хотя тестирование летающими зондами происходит медленнее, чем ИКТ, и может не подходить для крупномасштабного производства, оно дает преимущество в виде более низких затрат на установку и большей гибкости.
Автоматизированный оптический контроль (AOI) использует камеры высокого разрешения для получения детальных изображений платы и сравнения их с эталонным дизайном. AOI превосходно обнаруживает видимые дефекты, такие как несоосность компонентов, паяные перемычки или недостающие детали. Он неразрушающий и быстрый, что делает его идеальным для крупносерийного производства. Однако AOI ограничен обнаружением поверхностных дефектов и не может выявить электрические проблемы или скрытые неисправности во внутренних слоях платы.
Рентгеновский контроль (AXI) — это мощный метод обнаружения внутренних дефектов в таких компонентах, как BGA (матрицы с шариковой сеткой), где паяные соединения скрыты от глаз. AXI использует рентгеновские лучи для создания изображений, которые выявляют скрытые проблемы, такие как пустоты при пайке или перемычки, которые другие методы, такие как AOI, не могут обнаружить. Хотя AXI обеспечивает высокую точность и необходим для сложных сборок, он дорог и требует квалифицированных операторов. Он лучше всего подходит для приложений с высокой плотностью или высокой надежностью, таких как автомобильные или медицинские устройства.

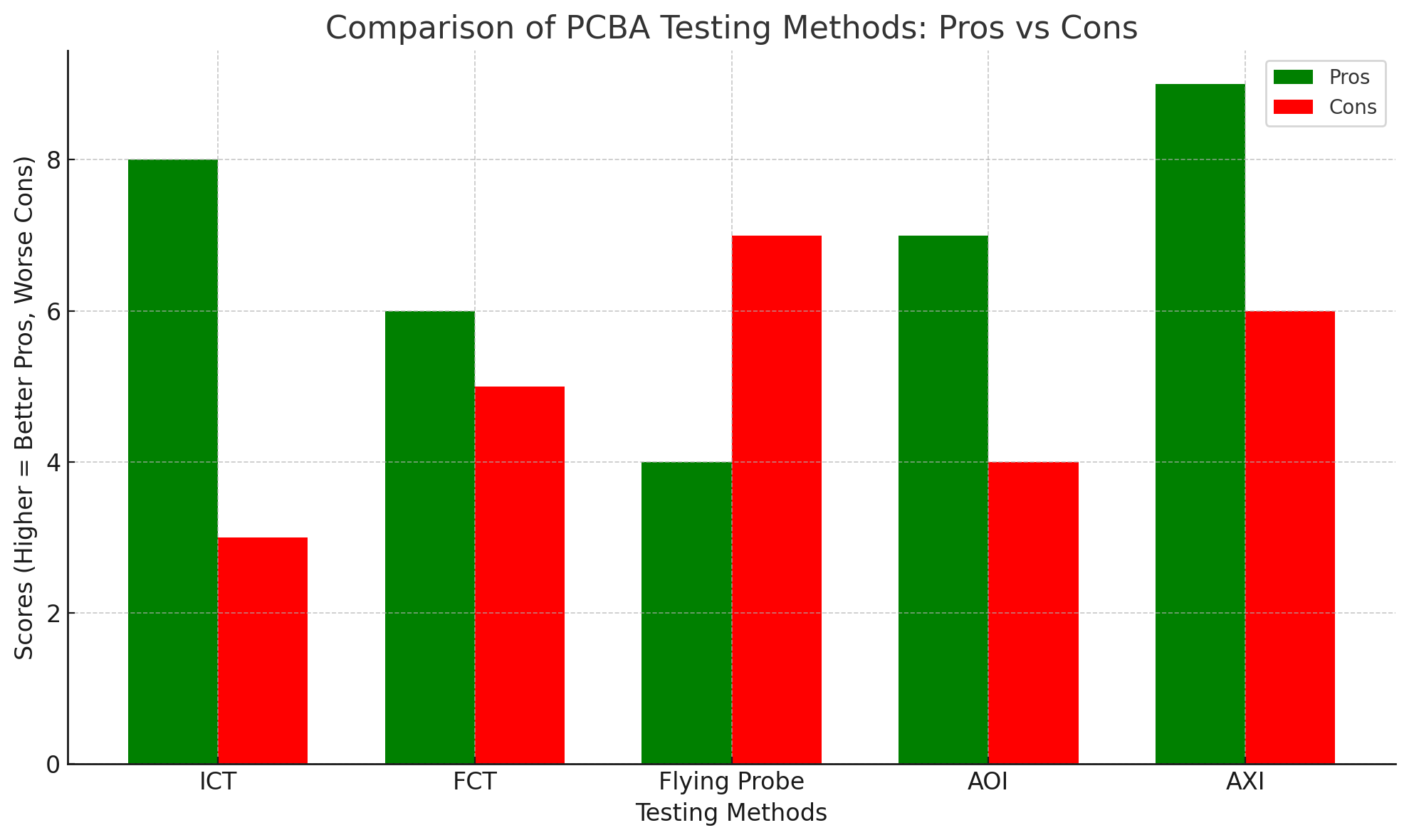

Метод тестирования | Первичный фокус | Преимущества | Недостатки | Лучшее для |
Внутрисхемное тестирование (ИКТ) | Тестирование электрических компонентов | Высокий охват неисправностей, быстрая диагностика | Высокая первоначальная стоимость, требуются специальные приспособления. | Крупносерийное производство |
Функциональное тестирование (FCT) | Полная функциональность системы | Реальное моделирование, комплексное | Отнимает много времени, требует специальных приспособлений | Окончательная проверка, массовое производство |
Тестирование летающего зонда | Электрические испытания, гибкие | Не требует дополнительных приспособлений, экономично | Медленнее, чем ICT, не идеально подходит для больших объемов | Прототипы, мелкосерийное производство |
Автоматизированный оптический контроль (АОИ) | Визуальное обнаружение дефектов | Быстрый, неразрушающий, идеально подходит для высокой производительности | Невозможно обнаружить внутренние неисправности | Обнаружение дефектов на ранней стадии |
Рентгеновский контроль (AXI) | Скрытые дефекты (например, пайка BGA) | Обнаруживает внутренние дефекты, идеально подходит для плат высокой плотности. | Дорого, требует специальной подготовки. | Сложные сборки со скрытыми соединениями. |
Лазерная инспекция использует лазеры для сканирования поверхности платы и измерения ее характеристик с высокой точностью. Этот метод особенно полезен на ранних стадиях производства для проверки голых плат. Лазерный контроль является неразрушающим и не требует специальных приспособлений, но требует высоких первоначальных затрат и требований к постоянному техническому обслуживанию. Он идеально подходит для обеспечения соответствия чистых плат стандартам размеров и конструкции перед сборкой.
Анализ поперечного сечения включает в себя физическое вырезание образца из доски и его анализ под микроскопом. Этот метод помогает выявить внутренние дефекты, такие как плохая пайка, неправильное меднение или структурные проблемы. Хотя поперечное исследование обеспечивает наиболее детальный анализ, оно разрушительно и может быть выполнено только на небольшой выборке продукта. Его часто используют для анализа отказов или для проверки производственных процессов.
При тестировании на выработку платы подвергаются экстремальным условиям, таким как высокие температуры или напряжения, чтобы ускорить старение и обнаружить ранние отказы. Этот тест помогает выявить компоненты, которые могут преждевременно выйти из строя при нормальных условиях эксплуатации. Хотя испытания на приработку повышают надежность и особенно важны для высоконадежных продуктов, таких как медицинские или автомобильные устройства, они могут занимать много времени и снижать производительность из-за нагрузки на компоненты.
Тестирование на паяемость гарантирует, что компоненты и площадки платы могут правильно приклеиться к припою в процессе сборки. Этот тест необходим для предотвращения слабых паяных соединений, которые могут привести к прерывистым соединениям или сбоям. Обычно он выполняется в рамках входного контроля качества (IQC) для обеспечения надежности компонентов перед их использованием в производстве.
Тестирование на загрязнение печатных плат позволяет обнаружить вредные остатки, оставшиеся на плате после производственного процесса, такие как флюс или чистящие средства. Эти загрязнения могут привести к электрохимической миграции, вызывая со временем короткие замыкания или коррозию. Этот тест имеет решающее значение для поддержания долгосрочной надежности продукта, особенно для приложений с высоким импедансом или высокой надежностью.
Выбор метода тестирования печатных плат зависит от объема производства и сложности изделия. Для крупносерийного производства такие методы, как ICT и AOI, являются экономически эффективными, поскольку они предлагают быстрое автоматизированное тестирование с высоким уровнем покрытия ошибок. Для небольших партий или прототипов более подходят испытания летающими зондами и FCT, хотя они могут потребовать более высоких затрат на единицу продукции из-за необходимости времени и индивидуальной настройки.
Метод тестирования | Финансовые последствия (настройка/эксплуатация) | Преимущество (Эффективность) | Идеальный объем |
Внутрисхемное тестирование (ИКТ) | Высокая стоимость установки, текущие затраты на приспособления. | Высокая скорость и точное обнаружение неисправностей | Крупносерийное производство |
Функциональное тестирование (FCT) | Нестандартные приспособления увеличивают стоимость | Комплексная проверка на уровне системы | Массовое производство |
Тестирование летающего зонда | Низкая стоимость установки, приспособление не требуется. | Гибкое, но более медленное тестирование | Прототипы, мелкосерийные партии |
Автоматизированный оптический контроль (АОИ) | Умеренная стоимость установки (машина) | Быстрое обнаружение видимых дефектов | Крупносерийное производство |
Рентгеновский контроль (AXI) | Высокая стоимость установки, дорогое оборудование. | Лучше всего подходит для скрытых дефектов и сложных сборок. | Высокая плотность, сложные конструкции |
Каждый метод тестирования печатных плат превосходен в различных областях обнаружения дефектов. AOI идеально подходит для поверхностных дефектов, ICT лучше всего подходит для электрических испытаний, а FCT обеспечивает общую функциональность системы. Сочетание нескольких методов тестирования, таких как ICT + AOI + FCT, может обеспечить комплексный охват как визуальных, так и электрических дефектов, гарантируя качество и надежность продукции.
Выбор метода тестирования должен соответствовать сложности продукта и предполагаемому применению. Рентгеновский контроль (AXI) необходим для компонентов с высокой плотностью, тогда как AOI лучше всего подходит для простых конструкций. Для критически важных приложений, таких как автомобильное или медицинское оборудование, сочетание расширенных тестов, таких как тестирование на выгорание и тестирование на загрязнение, обеспечивает высочайший уровень надежности.
Метод тестирования | Преимущества | Ограничения |
Внутрисхемное тестирование (ИКТ) | Высокая скорость, точное определение места повреждения | Дорогая установка, негибкая для изменений конструкции |
Функциональное тестирование (FCT) | Обеспечивает общую функциональность | Требуются специальные приспособления, отнимают много времени. |
Тестирование летающего зонда | Гибкость и экономичность для прототипов | Медленнее, чем ICT, не подходит для массового производства. |
Автоматизированный оптический контроль (АОИ) | Быстрый, неразрушающий, подходит для массового производства | Ограничено визуальными дефектами, а не скрытыми неисправностями. |
Рентгеновский контроль (AXI) | Лучше всего подходит для обнаружения внутренних дефектов. | Дорого, требует высококвалифицированного оператора. |
Выбор правильного метода тестирования печатных плат зависит от производственных целей. Для крупносерийного производства ИКТ и AOI идеально подходят благодаря своей скорости и автоматизации. Для испытаний небольших партий или прототипов методы тестирования летающими зондами и FCT обеспечивают большую гибкость без необходимости использования специальных приспособлений.
Для продуктов с высокой надежностью крайне важно реализовать комбинацию методов тестирования для устранения различных режимов отказов. Такие методы, как испытание на пригорание и испытание на паяемость, можно сочетать с ИКТ или АОИ, чтобы гарантировать, что продукт хорошо работает в условиях стресса и соответствует стандартам качества.
Производителям следует проконсультироваться с опытными поставщиками услуг по тестированию печатных плат, такими как Ruomei Electronic, чтобы разработать стратегию тестирования, которая наилучшим образом соответствует их продукту и производственным потребностям. Сотрудничая с экспертами, производители могут оптимизировать процессы тестирования, сократить расходы и обеспечить надежность своей продукции.
Выбор правильных методов тестирования печатных плат имеет важное значение для обеспечения высокого качества и надежности продукции. Сочетая стоимость, скорость и точность обнаружения неисправностей, производители могут оптимизировать производственные процессы и минимизировать дефекты. Для сложных или высоконадежных продуктов партнерство с таким опытным поставщиком, как Ruomei Electronic, обеспечивает эффективную стратегию тестирования, помогая обеспечить долгосрочный успех продукта.
О: Тестирование печатных плат гарантирует правильную работу печатных плат и их компонентов. Он оценивает электрические и механические характеристики для раннего обнаружения дефектов и обеспечения высокого качества продукции.
Ответ: Тестирование PCBA помогает выявить дефекты на ранней стадии, сокращая дорогостоящие доработки и сокращая сроки производства. Это гарантирует, что платы соответствуют стандартам производительности и надежности.
О: ICT фокусируется на электрической целостности, тестируя компоненты по отдельности, тогда как FCT имитирует реальное использование для проверки общей производительности платы в рабочих условиях.
Ответ: Тестирование летающими зондами более гибко и экономически эффективно для мелкосерийного производства, тогда как ИКТ быстрее и лучше подходят для крупносерийного производства с использованием нестандартных приспособлений.
Ответ: AOI использует камеры высокого разрешения для обнаружения видимых дефектов, обеспечивая быстрый метод неразрушающего контроля, идеально подходящий для высокопроизводительного производства.
