PCBA (сборка печатных плат) имеет основополагающее значение для современной электроники, от смартфонов до промышленного оборудования. Даже незначительные дефекты в процессе производства могут привести к крупным сбоям или финансовым потерям. Соблюдение стандартов контроля качества обеспечивает производительность и надежность печатных плат.
В этой статье мы рассмотрим важность контроля качества при производстве печатных плат. Вы изучите ключевые стандарты и лучшие практики для поддержания высокого качества производства.
Контроль качества при производстве печатных плат имеет решающее значение для поддержания электрической функциональности конечного продукта. Без надежного контроля качества могут возникнуть такие проблемы, как короткие замыкания, обрывы цепей или плохая целостность сигнала. Например, если паяное соединение выполнено неправильно, это может привести к прерывистым соединениям, что может серьезно повлиять на производительность продукта. Соблюдая стандарты контроля качества, производители могут гарантировать, что все компоненты на плате правильно размещены и припаяны, гарантируя, что конечный продукт будет работать так, как задумано.
Эффективный контроль качества помогает выявлять дефекты на ранних этапах производственного процесса, сокращая необходимость дорогостоящей доработки или утилизации. Это не только снижает производственные затраты, но и повышает производительность — процент успешно собранных плат, соответствующих стандартам качества. Минимизируя ошибки во время производства, производители могут сэкономить время, сократить отходы материалов и повысить общую эффективность своей деятельности.
Продукты, соответствующие высоким стандартам качества, с большей вероятностью будут работать надежно в течение долгого времени, что повышает удовлетворенность клиентов. Высококачественные печатные платы могут выдерживать такие воздействия окружающей среды, как изменения температуры, влажность и вибрация. Обеспечивая долговечность посредством стандартов контроля качества, производители могут завоевать доверие клиентов и сократить возврат продукции из-за неисправности, что в конечном итоге улучшит репутацию бренда.
Выгода | Описание |
Уменьшение дефектов | Выявляя проблемы на ранней стадии, контроль качества снижает количество дефектов в конечном продукте. |
Снижение производственных затрат | Раннее обнаружение и исправление дефектов позволяют сэкономить на переделках и отходах. |
Повышенная надежность продукта | Гарантирует правильную работу продуктов PCBA с течением времени. |
Удовлетворенность клиентов | Более высокие стандарты качества приводят к меньшему количеству возвратов продукции и повышению доверия клиентов. |
Первым шагом в обеспечении контроля качества при производстве печатных плат является проверка конструкции. На этом этапе важны принципы проектирования для технологичности (DFM), обеспечивающие возможность сборки конструкции. Использование инструментов проверки правил проектирования (DRC) может помочь выявить потенциальные проблемы в топологии, такие как нарушение ширины дорожек или неподключенные контактные площадки, прежде чем конструкция будет передана в производство. Тщательный анализ проекта закладывает основу для успешного производственного процесса, помогая предотвратить дорогостоящие ошибки в дальнейшем.
Выбор правильных материалов является важнейшим компонентом контроля качества печатных плат. Такие материалы, как FR-4 (популярная подложка печатных плат) и медь, должны соответствовать отраслевым стандартам по характеристикам, включая электропроводность, механическую прочность и долговечность. Производители должны получать материалы только от сертифицированных поставщиков и обеспечивать соответствие этих материалов соответствующим сертификатам, таким как IPC-6012 и RoHS. Строгий контроль качества поставщиков может помочь избежать в будущем проблем, связанных с дефектами материалов, которые могут привести к сбоям при сборке.
Перед началом производства все сырье, включая подложки и компоненты печатных плат, должно пройти комплексную проверку. Это включает в себя проверку соответствия компонентов спецификации, проверку на предмет повреждений компонентов и подтверждение того, что все детали соответствуют требуемым спецификациям. Визуальные проверки, микрометрические измерения и сертификационные проверки являются обычной практикой на этом этапе. Обеспечение соответствия всех поступающих материалов стандартам качества позволяет избежать проблем на последующих этапах производственного процесса.
Точное нанесение паяльной пасты и размещение компонентов имеют решающее значение для получения высококачественной печатной платы. Автоматизированные машины для захвата и размещения используются для точного размещения компонентов на плате, при этом некоторые машины оснащены системами технического зрения для проверки правильной ориентации. Аналогично, паяльную пасту необходимо равномерно наносить на площадки, чтобы обеспечить прочные и надежные соединения. Системы автоматизированного оптического контроля (AOI) могут использоваться для обнаружения ошибок размещения, отсутствия компонентов или недостаточного покрытия паяльной пастой, что дополнительно обеспечивает соблюдение стандартов высокого качества.

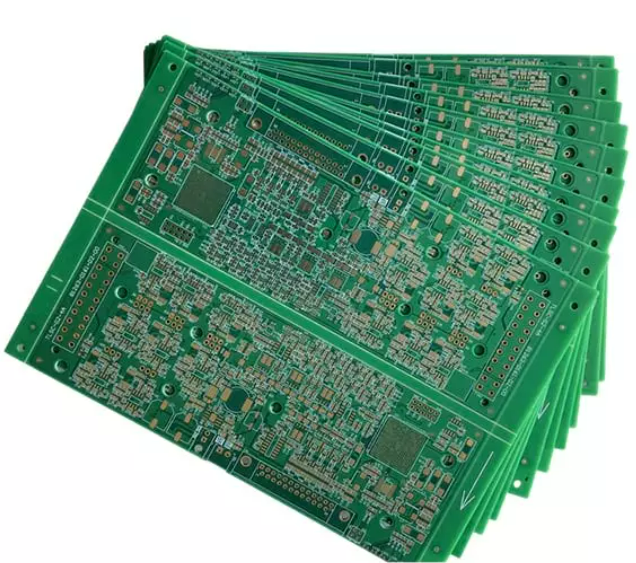

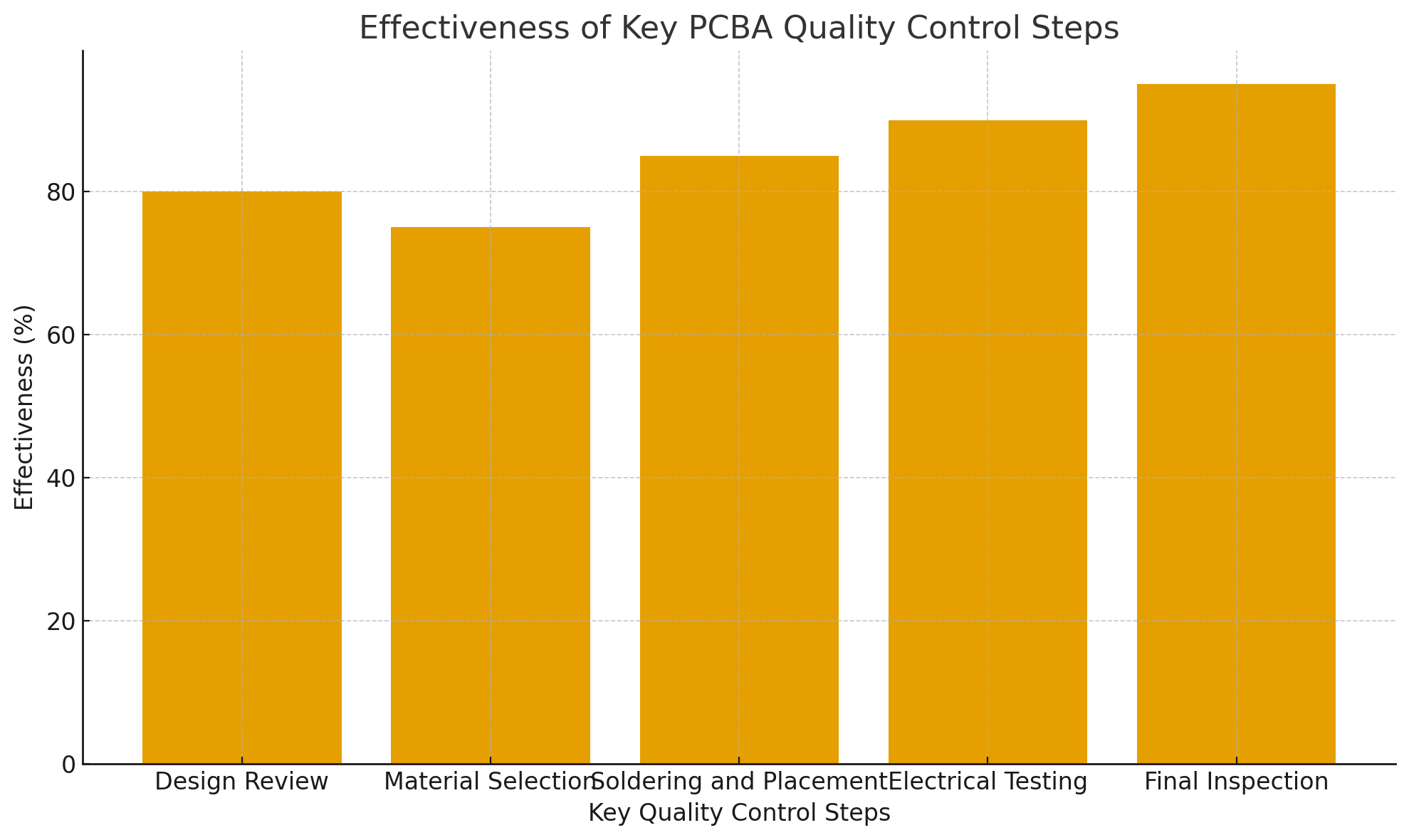

Шаг | Описание | Важность |
Обзор дизайна | Обеспечение технологичности путем проверки правил проектирования и расположения компонентов. | Предотвращает ранние ошибки проектирования и снижает риск производственных дефектов. |
Выбор материала | Выбор подходящих материалов, таких как подложки и припой. | Влияет на долгосрочную надежность и производительность продукта. |
Пайка и размещение компонентов | Обеспечение правильного размещения компонентов и качества паяных соединений. | Гарантирует надежные электрические соединения и функциональность. |
Электрические испытания | Проверка электрических соединений, таких как непрерывность и сопротивление. | Подтверждает, что печатная плата работает должным образом при электрической нагрузке. |
Заключительная проверка | Использование автоматизированного оптического и рентгеновского контроля для выявления визуальных дефектов. | Обнаруживает скрытые проблемы и обеспечивает согласованность всей производственной партии. |
Электрические испытания обеспечивают функциональность печатной платы путем проверки целостности всех соединений и соответствия требуемым спецификациям. Типы электрических испытаний включают испытания на целостность, сопротивление изоляции и функциональные испытания. Проверка непрерывности проверяет наличие обрывов цепи, а проверка сопротивления изоляции гарантирует отсутствие коротких замыканий между соседними дорожками. Функциональное тестирование имитирует реальные условия эксплуатации, чтобы убедиться, что печатная плата работает должным образом.
Автоматизированный оптический контроль (АОИ) — один из наиболее эффективных методов выявления визуальных дефектов печатных плат. Системы AOI используют камеры высокого разрешения для сканирования платы на предмет таких проблем, как несоосность компонентов, плохая пайка или отсутствие компонентов. Выполняя AOI-инспекции на ключевых этапах сборки, производители могут быстро обнаруживать и устранять дефекты до того, как они повлияют на конечный продукт.
Для сложных компонентов с высокой плотностью размещения, таких как массивы шариковых решеток (BGA) и четырехплоскостные бесконтактные элементы (QFN), традиционных методов визуального контроля может быть недостаточно. Рентгеновский контроль позволяет производителям исследовать внутреннюю структуру этих компонентов и проверять наличие дефектов, таких как пустоты при пайке, несоединенные контакты или смещение контактных площадок. Этот неразрушающий контроль гарантирует, что внутренние соединения BGA и QFN не повреждены и соответствуют требуемым стандартам.
Метод тестирования | Описание | Цель |
Электрические испытания | Включает проверку целостности и испытания сопротивления изоляции. | Обеспечивает исправность и работоспособность электрических соединений. |
Автоматизированный оптический контроль (АОИ) | Использует камеры и программное обеспечение для проверки визуальных дефектов. | Выявляет несоосность компонентов и проблемы с паяными соединениями. |
Рентгеновский контроль | Проверяет внутренние компоненты, такие как BGA, на наличие скрытых дефектов. | Обнаруживает проблемы в плотно упакованных компонентах. |
Термические и вибрационные испытания | Имитирует реальные условия путем тестирования печатной платы под нагрузкой. | Обеспечивает долговечность и надежность. |
Пайка оплавлением — один из наиболее распространенных методов крепления компонентов к печатной плате. Температурный профиль печи оплавления необходимо тщательно контролировать, чтобы паяльная паста плавилась равномерно и образовывала прочные и надежные соединения. Плохо контролируемый процесс оплавления может привести к холодным паяным соединениям или недостаточному покрытию припоя. Регулярно калибруя печь оплавления и поддерживая точный контроль температуры, производители могут обеспечить стабильное качество пайки.
Волновая пайка обычно используется для компонентов со сквозными отверстиями, а ручная пайка используется для более сложных или мелкомасштабных задач. В обоих случаях правильная техника и внимание к деталям имеют решающее значение для обеспечения высококачественных паяных соединений. Ручные проверки должны выполняться для выявления любых дефектов, таких как холодные соединения, перемычки или несоосные компоненты, которые могли быть упущены во время автоматизированных процессов.
После пайки необходимо проверить паяные соединения на наличие дефектов. Такие методы, как рентгеновский контроль и визуальный осмотр с помощью увеличительных инструментов, могут обнаружить такие проблемы, как холодные паяные соединения, перемычки или недостаточное количество припоя. Соблюдение отраслевых стандартов, таких как IPC-A-610, устанавливающих критерии приемлемого качества паяных соединений, гарантирует соответствие печатных плат требуемым стандартам производительности и надежности.
В ходе термоциклических испытаний печатные платы подвергаются быстрым колебаниям температуры для имитации реальных условий. Это тестирование помогает выявить потенциальные слабые места в паяных соединениях, компонентах и материалах, которые могут выйти из строя при воздействии сильного тепла или холода. Производители используют термоциклирование, чтобы гарантировать, что печатная плата может надежно работать в различных условиях окружающей среды без сбоев.
В течение своего жизненного цикла печатные платы часто подвергаются воздействию различных условий окружающей среды. Испытания на влажность и вибрацию имитируют такие условия, как высокая влажность или механическое воздействие, чтобы гарантировать, что печатная плата останется функциональной и долговечной с течением времени. Такие стандарты, как MIL-STD-810, обычно используются для проведения испытаний на вибрацию в электронике. Эти тесты помогают предсказать долговечность печатных плат в различных средах.
Тестирование на работоспособность предназначено для выявления скрытых дефектов путем работы печатной платы при максимальной эксплуатационной нагрузке в течение длительного периода времени. Это помогает производителям обнаруживать слабые места в компонентах, которые могут быть не очевидны во время стандартных испытаний. Испытания на приработку особенно важны для высоконадежных продуктов, используемых в таких отраслях, как аэрокосмическая и медицинская промышленность.
Стандарты IPC-600 и IPC-6012 содержат рекомендации по приемлемости печатных плат и квалификации жестких печатных плат. Эти стандарты гарантируют, что все печатные платы соответствуют основным критериям производительности и надежности, включая допуски на размеры, электрические характеристики и характеристики материалов. Соблюдение этих стандартов помогает гарантировать, что печатные платы соответствуют общеотраслевым ожиданиям качества.
Соответствие RoHS (ограничение использования опасных веществ) важно для печатных плат, предназначенных для рынков Европы и других регионов, где требуется соблюдение экологических норм. Гарантируя, что PCBA не содержат вредных веществ, таких как свинец или ртуть, производители не только соблюдают правила, но и способствуют экологической устойчивости. Соответствие стандартам RoHS также обеспечивает безопасность и экологичность электронных продуктов.
Контроль качества имеет решающее значение при производстве печатных плат, поскольку он обеспечивает производительность и надежность. Сосредоточение внимания на проверке конструкции, выборе материалов и тщательном тестировании помогает свести к минимуму дефекты и продлить срок службы продукта. Соблюдение отраслевых стандартов на протяжении всего производства предотвращает сбои и повышает удовлетворенность клиентов. Такие компании, как Ruomei Electronic, уделяют приоритетное внимание этим стандартам контроля качества, чтобы поставлять высокопроизводительные и надежные продукты для печатных плат, которые превосходят ожидания. Их продукция рассчитана на долгосрочную ценность и надежность, обеспечивая удовлетворенность клиентов.
Ответ: Контроль качества PCBA гарантирует, что все сборки печатных плат соответствуют стандартам производительности, надежности и безопасности. Он включает в себя проверку конструкции, выбор материалов, пайку и тщательное тестирование на каждом этапе.
Ответ: Контроль качества PCBA предотвращает появление дефектов, снижает количество отказов продукции и повышает ее надежность. Это помогает производителям создавать высокопроизводительные продукты PCBA, соответствующие отраслевым стандартам и ожиданиям клиентов.
Ответ: За счет раннего выявления дефектов и предотвращения дорогостоящих доработок контроль качества PCBA повышает эффективность производства и сокращает количество отходов, что в конечном итоге снижает затраты.
Ответ: Общие методы включают электрические испытания, автоматический оптический контроль (AOI), рентгеновский контроль BGA и визуальный контроль качества паяных соединений. Это гарантирует, что плата соответствует электрическим и механическим стандартам.
Ответ: Отраслевые стандарты, такие как IPC-6012 для жестких печатных плат и RoHS для соблюдения экологических требований, помогают производителям поддерживать стабильное и высококачественное производство.
