Деформация печатных плат (PCB) — распространенная, но серьезная проблема в производстве электроники. Это может серьезно повлиять на качество и надежность продукции. Деформированные печатные платы приводят к перекосам, дефектам пайки и длительному механическому воздействию.
В этой статье мы рассмотрим причины деформации печатной платы, как ее предотвратить и как исправить, если она возникает.
Деформация печатной платы – это изгиб или скручивание печатной платы, в результате чего она отклоняется от своей первоначальной плоской формы. Деформированные печатные платы могут привести к несоосности в процессе сборки и стать причиной серьезных дефектов конечного продукта. Понимание различных типов деформации важно для раннего выявления проблемы и принятия корректирующих мер.
Деформация печатной платы возникает, когда плата испытывает нагрузку во время производственного процесса, в результате чего она теряет плоскостность. Общие признаки деформации печатной платы включают видимый изгиб, скручивание или подъем краев при размещении на плоской поверхности. Это также может проявляться в виде неровной поверхности доски, что может повлиять на точность автоматизированных сборочных машин, таких как системы захвата и размещения.
Существует два основных типа деформации печатной платы: изгиб и скручивание. Искривление происходит, когда доска изгибается по длине или ширине, создавая вогнутую или выпуклую форму. С другой стороны, скручивание предполагает скручивание доски по диагонали, в результате чего одна сторона часто поднимается выше, чем другая. Оба типа деформации могут вызвать проблемы с выравниванием во время сборки и пайки.
Понимание причин деформации печатной платы имеет важное значение для поиска эффективных решений. Процесс деформации можно объяснить несколькими факторами, включая выбор материалов, производственные процессы и недостатки конструкции.
Одной из основных причин деформации печатной платы является несоответствие материалов, используемых в конструкции платы. Печатная плата обычно состоит из нескольких слоев меди, смолы и других материалов, каждый из которых имеет разные коэффициенты теплового расширения (КТР). Когда эти материалы расширяются с разной скоростью под воздействием тепла, внутри слоев накапливается напряжение, что приводит к деформации. Обеспечение совместимости материалов, используемых в печатной плате, и одинаковых значений КТР имеет решающее значение для минимизации риска деформации.
Термический стресс возникает, когда печатная плата подвергается колебаниям температуры во время производственных процессов, таких как пайка и ламинирование. Высокие температуры, особенно во время пайки оплавлением, приводят к расширению печатной платы. Если плата нагревается неравномерно, дифференциальное расширение различных участков печатной платы может привести к деформации. Это напряжение может накапливаться с течением времени, особенно в многослойных печатных платах.

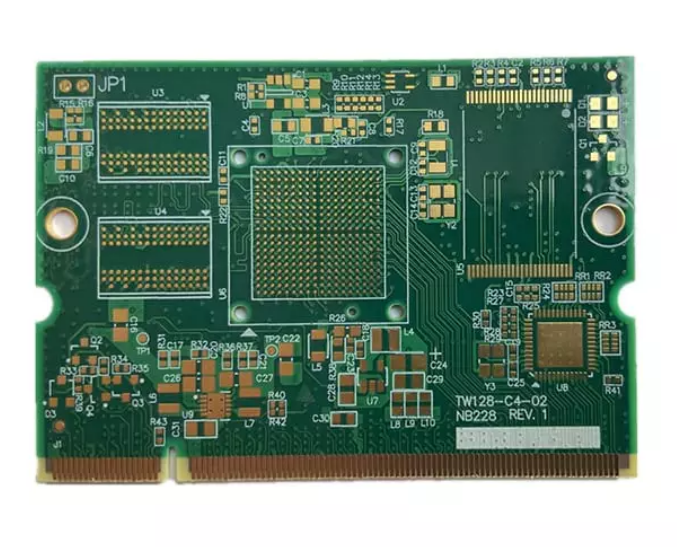

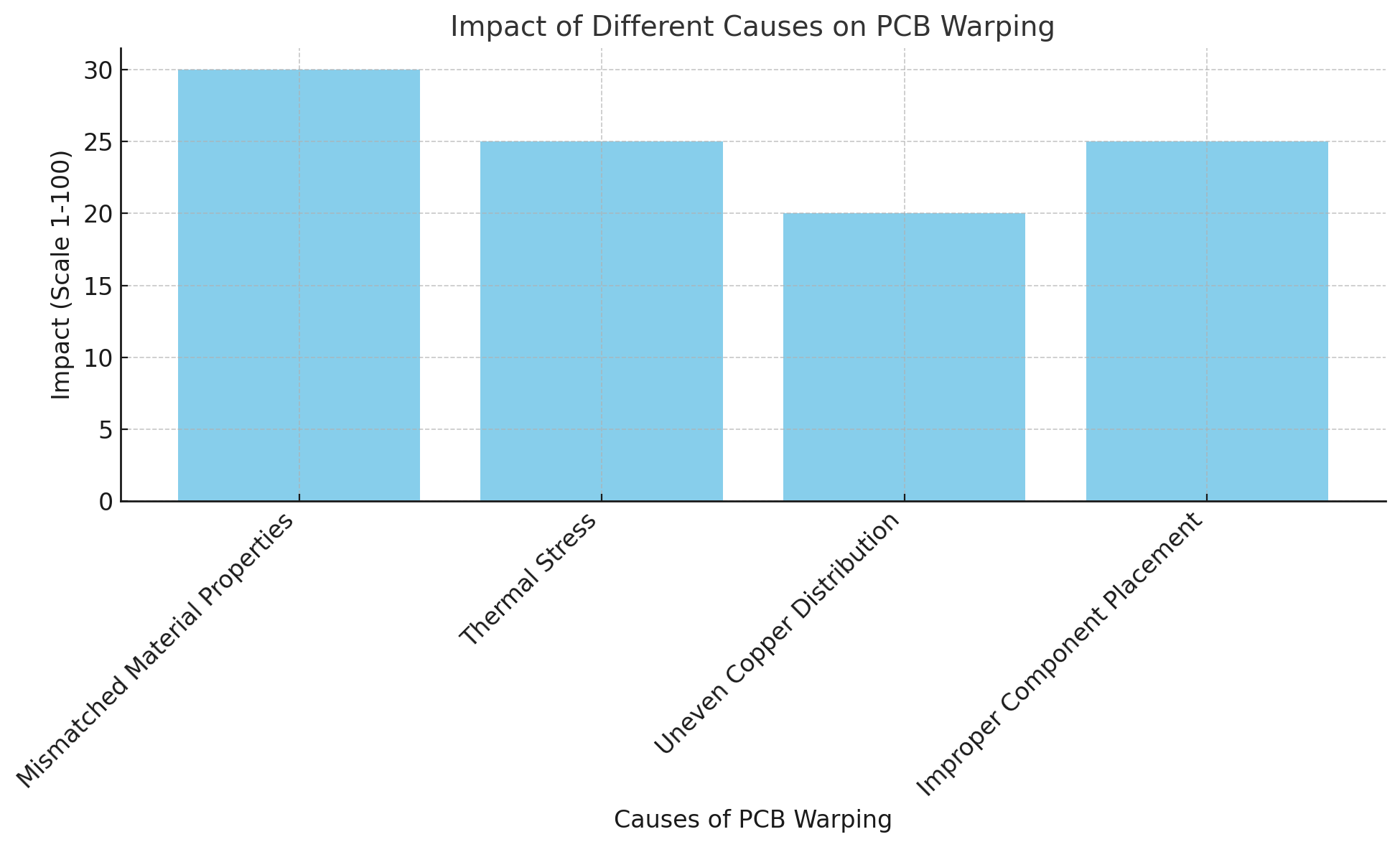

Неравномерное распределение меди на печатной плате также может способствовать деформации. Медные слои на печатной плате расширяются с разной скоростью в зависимости от количества присутствующей меди. Когда возникает дисбаланс, например, когда на одной стороне печатной платы больше меди, чем на другой, это приводит к неравномерному расширению и изгибу платы. Точно так же тяжелые компоненты, расположенные на плате асимметрично, могут вызвать неравномерное распределение напряжения, усугубляя проблему деформации.
Причина | Описание |
Несовпадающие свойства материала | Различные значения коэффициента теплового расширения (КТР) вызывают внутреннее напряжение. |
Термический стресс | Изменения температуры во время производства, например, пайки или ламинирования, вызывают коробление. |
Неравномерное распределение меди | Неравномерное покрытие медью приводит к несбалансированному тепловому расширению, что приводит к деформации. |
Неправильное размещение компонентов | Неравномерное распределение веса или концентрация компонентов могут привести к локальному короблению. |
Процесс производства печатной платы играет решающую роль в определении того, будет ли плата деформироваться. Ключевые этапы производственного процесса, такие как пайка, ламинирование и прессование, должны тщательно контролироваться, чтобы предотвратить деформацию.
Неправильный контроль температуры во время пайки может привести к короблению печатной платы. Во время пайки оплавлением печатная плата подвергается воздействию высоких температур, что приводит к расширению материалов. Если процесс нагрева не является равномерным или если печатная плата подвергается резким изменениям температуры, это может вызвать неравномерное тепловое расширение, приводящее к деформации. Во время пайки оплавлением важно использовать контролируемые температурные профили, чтобы предотвратить термический стресс.
Ламинирование предполагает соединение слоев печатной платы под воздействием тепла и давления. Если давление не будет применяться равномерно или если температура не будет тщательно контролироваться в процессе ламинирования, плита может деформироваться. Неравномерное давление во время прессования может вызвать внутреннее напряжение, приводящее к короблению, особенно в многослойных плитах.
Хотя практически невозможно предотвратить все случаи деформации печатной платы, производители могут реализовать несколько стратегий, чтобы минимизировать риск. Правильный дизайн, выбор материалов и контроль процесса являются ключом к снижению вероятности деформации.
Хорошо спроектированная печатная плата может значительно снизить риск деформации. Обеспечение сбалансированного распределения меди по всем направлениям имеет решающее значение. Проектировщикам также следует обратить внимание на структуру слоев многослойных печатных плат. Симметричная укладка сводит к минимуму внутренние напряжения, которые могут привести к деформации. Кроме того, проектировщикам следует избегать размещения тяжелых компонентов на одной стороне платы, поскольку это может создать дисбаланс, приводящий к изгибу.
Выбор правильных материалов имеет решающее значение для предотвращения деформации. Материалы с высокой температурой стеклования (TG) обычно обладают большей термической стабильностью, что снижает риск коробления во время высокотемпературных процессов. Кроме того, выбор материалов с совместимыми свойствами теплового расширения гарантирует, что различные слои печатной платы расширяются и сжимаются с одинаковой скоростью, уменьшая внутреннее напряжение.
Во время производственного процесса важно контролировать температурные градиенты и применять постоянное давление. Например, во время ламинирования применение равномерного давления и температуры помогает обеспечить равномерное отверждение материалов, уменьшая вероятность деформации. Аналогичным образом, в процессе оплавления обеспечение постепенного и контролируемого изменения температуры предотвращает внезапные расширения, которые приводят к деформации.
Метод профилактики | Объяснение |
Оптимизация конструкции печатной платы | Обеспечьте сбалансированное распределение меди и симметрию слоев, чтобы снизить риск деформации. |
Рекомендации по выбору материалов | Выбирайте материалы со стабильными свойствами теплового расширения, чтобы предотвратить деформацию. |
Контроль температуры и давления | Управляйте температурными градиентами и обеспечивайте равномерное давление во время производственных процессов. |
Обнаружение деформации печатной платы на ранних этапах производственного процесса имеет решающее значение для минимизации дефектов. Существует несколько методов измерения деформации печатных плат: от простых ручных проверок до более совершенных автоматизированных систем.
Самый простой метод обнаружения деформации печатной платы — положить плату на плоскую поверхность и визуально осмотреть ее на наличие неровностей. Линейку или линейку также можно использовать для проверки наличия зазоров и неровностей на поверхности. Однако этот метод может не обнаружить небольшие или едва заметные деформации.
Для более точных измерений можно использовать автоматизированные системы, такие как автоматический оптический контроль (AOI) и 3D-сканирование. Эти системы способны обнаружить даже незначительные отклонения от плоскостности и предоставить подробную информацию о степени коробления. Системы AOI используют камеры и датчики для анализа поверхности печатной платы, а 3D-сканирование создает цифровую модель платы для обнаружения неточностей размеров.
Метод | Инструменты/Пояснения |
Визуальный осмотр | Проверьте наличие видимых изгибов или приподнятых краев, поместив плату на плоскую поверхность. |
Проверка линейки или линейки | Используйте линейку или линейку, чтобы проверить наличие зазоров и неровностей поверхности. |
Автоматизированный контроль (AOI, 3D-сканирование) | Используйте передовые системы, такие как AOI или 3D-сканирование, для точных измерений. |
Хотя некоторые незначительные деформации можно исправить, сильно деформированные печатные платы часто не подлежат ремонту и должны быть выброшены. Однако существует несколько методов исправления небольших перекосов.
Если деформация незначительная, ее иногда можно исправить повторным обжигом и холодным прессованием. Повторное запекание включает нагрев печатной платы до определенной температуры, чтобы высвободить захваченную влагу и позволить материалу расслабиться. Затем используется холодное прессование для равномерного давления и выравнивания доски.
Если деформация слишком серьезна, чтобы ее можно было исправить, или если доска не соответствует требуемым стандартам плоскостности, ее следует утилизировать. По стандартам IPC-A-600 печатная плата не должна коробиться более чем на 0,75% от своей длины, и при превышении этого порога плату следует выбросить.
Метод исправления | Когда использовать | Необходимые инструменты |
Перезапекание печатной платы | Для коробления, вызванного влажностью | Печь |
Холодное прессование | После повторного запекания для равномерного охлаждения печатной платы. | Плоский пресс |
Ручное выравнивание | При незначительной деформации аккуратно прижмите рукой. | Ровная поверхность, руки. |
Замените сильно деформированные печатные платы | Если деформацию невозможно устранить другими методами | Никто |
Деформация печатной платы может привести к значительным затратам для производителей, влияя на эффективность производства и качество продукции.
Деформированные печатные платы могут увеличить производственные затраты из-за необходимости доработки или утилизации. Дополнительная рабочая сила и материалы, необходимые для исправления деформированных досок, могут быстро накапливаться, влияя на общий производственный бюджет. Более того, издержки задержек и увеличения времени проверки могут еще больше увеличить расходы.
Деформированные печатные платы с большей вероятностью со временем начнут испытывать проблемы с надежностью. Деформация может привести к механическому напряжению компонентов и паяных соединений, что может привести к сбоям в работе. Это может привести к увеличению гарантийных претензий, возвратов и нанесению ущерба репутации производителя.
Понимание причин и методов предотвращения деформации печатных плат жизненно важно для обеспечения качества и надежности продукции. Оптимизируя конструкцию печатной платы, выбирая правильные материалы и контролируя производственный процесс, производители могут минимизировать риски деформации. Регулярные проверки и точное обнаружение позволяют своевременно принять корректирующие меры. Предотвращение коробления не только снижает производственные затраты, но и гарантирует высокие стандарты качества.
Производителям следует пересмотреть свои процессы проектирования и производства, обеспечивая соблюдение лучших практик во избежание дорогостоящих дефектов и повышения надежности продукции. Для таких компаний, как Ruomei Electronic , внедрение этих методов обеспечивает оптимальную производительность и постоянное качество продукции.
Ответ: Деформация печатной платы может возникнуть из-за несоответствия свойств материала, термического напряжения во время производства, неравномерного распределения меди или неправильного размещения компонентов.
О: Чтобы предотвратить деформацию печатной платы, оптимизируйте конструкцию печатной платы, выберите правильные материалы и контролируйте температуру и давление во время производства.
О: Небольшую деформацию печатной платы иногда можно исправить повторным обжигом или холодным прессованием, но сильно деформированные печатные платы следует выбросить для сохранения качества.
О: Вы можете измерить деформацию печатной платы с помощью визуального осмотра, линеек, линеек или дополнительных инструментов, таких как автоматический оптический контроль (AOI).
Ответ: Выбор материалов со стабильными свойствами теплового расширения гарантирует, что печатные платы смогут выдерживать нагрев без деформации, что повышает надежность продукта.
